DMX-kaapeliopas

DMX-kaapeli on olennainen osa jokaista ammattimaista valonohjausjärjestelmää. DMX-kaapeleita käytetään tiedonsiirtoon erilaisten valaisimien ja efektien välillä, joita ohjataan DMX-ohjaimella. Oikea käyttö ja kaapeleiden huolto ovat ratkaisevia tekijöitä, jotta valaistus pysyy vakaana ja luotettavana – olipa kyseessä sitten näyttämövalaistus, teatteri tai suuret tapahtumat. Tässä oppaassa kerromme kaiken olennaisen DMX-kaapeleista: kaapelityypeistä, asennuksesta, vianetsinnästä sekä uusista teknologioista, kuten langattomasta DMX:stä.

Mikä on DMX-kaapeli?

DMX-kaapeli on suunniteltu digitaalisten signaalien siirtoon valonohjausjärjestelmissä. DMX tarkoittaa Digital Multiplex –protokollaa, joka mahdollistaa useiden valaisimien ohjaamisen yhdestä ohjaimesta. DMX-kaapelit on erityisesti suunniteltu siirtämään DMX512-signaaleja, joka on alan standardi. Tämän ansiosta voidaan ohjata jopa 512 kanavaa, mikä tarjoaa suuren joustavuuden valaistusratkaisuissa.

Kuinka DMX-kaapeli toimii?

DMX-kaapeli siirtää digitaaliset signaalit ohjaimesta valolaitteisiin. Signaalin laatu riippuu kaapelin rakenteesta – erityisesti liittimien määrästä (3- tai 5-napainen) ja kaapelin pituudesta.

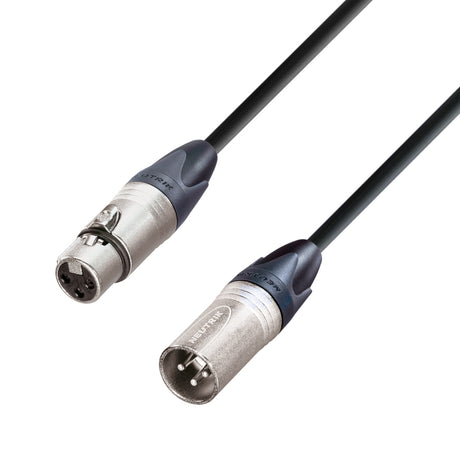

• 3-napaiset DMX-kaapelit: yleisimpiä pienemmissä kokoonpanoissa.

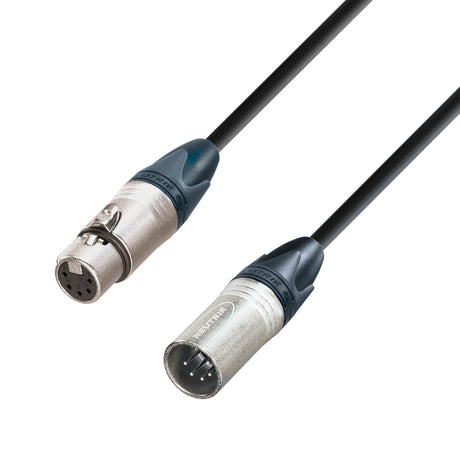

• 5-napaiset DMX-kaapelit: käytössä monimutkaisemmissa järjestelmissä, joissa tarvitaan lisädatan siirtoa.

Oikean kaapelin valinta on tärkeää, jotta signaali kulkee perille ilman häviöitä tai häiriöitä.

Ero 3- ja 5-napaisten DMX-kaapeleiden välillä

Ero on kaapelin sisäisten johtimien määrässä.

• 3-napainen DMX-kaapeli: kolme johdinta signaalin siirtoon ja maadoitukseen.

• 5-napainen DMX-kaapeli: kaksi lisäjohtoa, joita voidaan käyttää tulevaisuuden laajennuksiin tai esimerkiksi ääni- ja paluukanavasignaalien siirtoon.

Valinta riippuu käytettävästä laitteistosta ja järjestelmän tarpeista.

DMX-kaapelit ja DMX-splitterit

DMX-splitterit jakavat yhden DMX-kaapelin signaalin useille laitteille. Tämä on erityisen hyödyllistä suurissa asennuksissa, joissa ohjataan useita valaisimia samanaikaisesti. Splitteri jakaa signaalin heikentämättä sen laatua. Laadukkaiden DMX-kaapeleiden käyttäminen splittereiden kanssa on tärkeää vakauden ja häiriöttömän toiminnan takaamiseksi.

DMX-kaapelin käyttö

DMX-kaapeli toimii ohjauskaapelina valaisimien ja efektien välillä, jotka käyttävät DMX-protokollaa (tunnetaan myös nimellä DMX512). Oikean kaapelin valinta on ratkaisevaa onnistuneelle valaistusratkaisulle. Olipa kyseessä yksinkertainen tai monimutkainen järjestelmä, ymmärrys DMX-kaapeleista, splittereistä ja langattomista ratkaisuista varmistaa luotettavan ja ongelmattoman toiminnan. Huolla kaapeleita oikein ja valitse aina laadukkaat tuotteet, jotta vältät ongelmat tapahtumien aikana.

DMX 512 -kaapelit valaistuksen ohjaukseen

Näyttämö-, teatteri- ja konserttikäytössä DMX-kaapelit ovat käytännössä osa jokaista valojärjestelmää. Yksi tärkeimmistä teknisistä ominaisuuksista on kaapelin impedanssi, jonka tulee olla 110–120 ohmia.

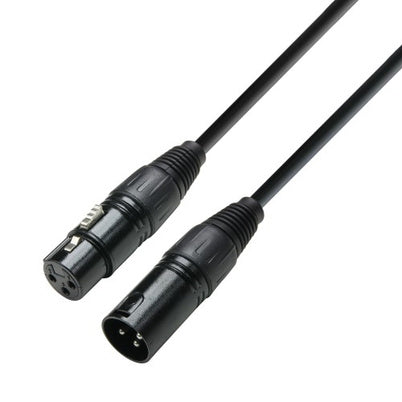

Usein yritetään käyttää tavallista XLR-kaapelia DMX-kaapelin sijasta, koska liittimet näyttävät samoilta. Audiokäyttöön tarkoitetut XLR-kaapelit eivät kuitenkaan ole suunniteltuja DMX-signaaleille, ja väärä impedanssi (≠ 110–120 ohmia) voi aiheuttaa vakavia ongelmia.

Tästä syystä suosituksemme on selkeä: käytä aina aitoja, laadukkaita DMX-kaapeleita, jotta valaistuksen ohjaus toimii luotettavasti.

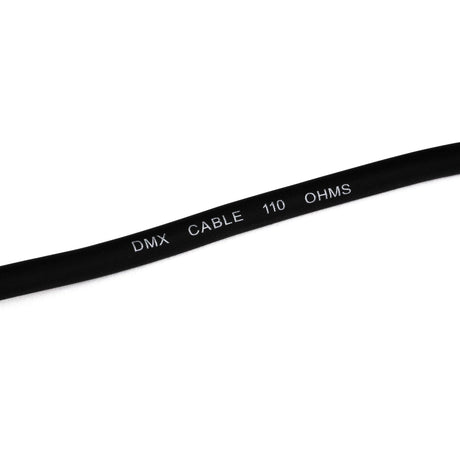

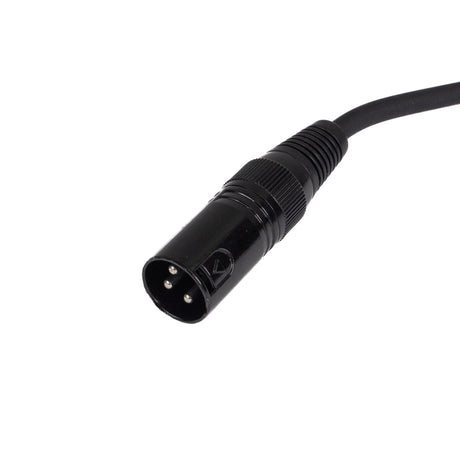

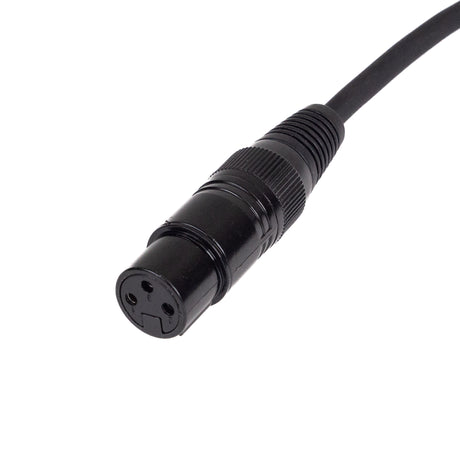

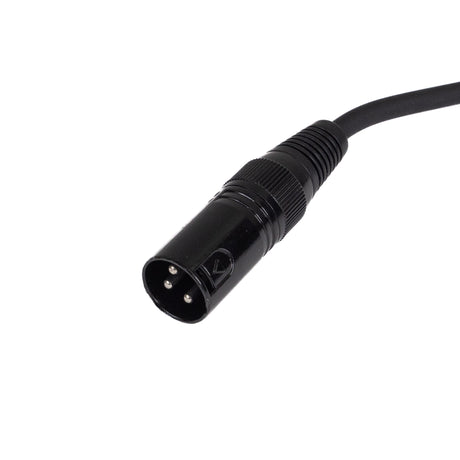

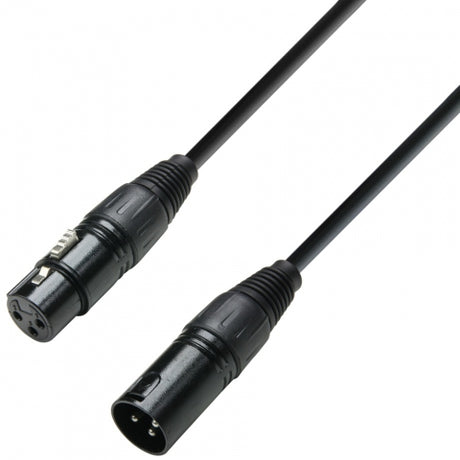

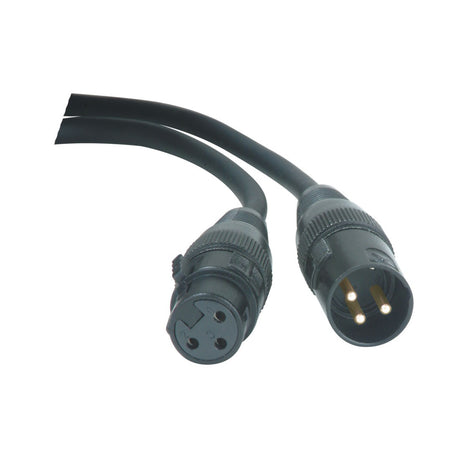

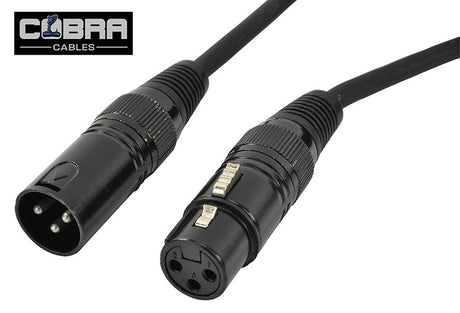

Vakio-DMX-kaapeleita on saatavana sekä 3- että 5-napaisilla XLR-liittimillä. Vaikka liittimet muistuttavat ulkonäöltään audiokaapeleiden liittimiä, ratkaiseva ero on impedanssissa. Vain oikeat DMX-kaapelit, joiden impedanssi on 110 ohmia, takaavat vakaan ja virheettömän valaistuksen ohjauksen.
