Täydelliset järjestelmät

Täydelliset valotelinejärjestelmät DJ:lle, lavalle ja tapahtumiin

Täydellinen valotelinejärjestelmä kokoaa siirrettävän valokaluston tärkeimmät osat yhdeksi ratkaisuksi. Sen sijaan, että valitsisit telineet, poikkipuomin ja kiinnitysosat erikseen, saat järjestelmän, joka on suunniteltu toimimaan yhtenä kokonaisuutena.

Kategoriaan kuuluu sekä leveitä valosiltoja, joissa on kaksi telinettä ja poikittainen puomi, että kompakteja totem- ja truss-telineitä moving heads -valaisimille, kaiuttimille ja muille lavar ratkaisuille. Eri järjestelmätyypit soveltuvat muun muassa liikkuville DJ:ille, bändeille, pienille esiintymispaikoille, tapahtumatuotantoihin, vuokraukseen ja kiinteisiin asennuksiin.

Nykyinen valikoima koostuu AFX LIGHT-, DNA-, IBIZA- ja STAND4ME-merkkien aktiivisista malleista. Järjestelmät vaihtelevat korkeudeltaan, leveydeltään, kantavuudeltaan ja käyttötarkoitukseltaan, joten on tärkeää valita järjestelmä asennettavan laitteiston perusteella.

Mikä on täydellinen valotelinejärjestelmä?

Täydellinen järjestelmä koostuu tyypillisesti useista komponenteista, jotka yhdessä muodostavat vakaan alustan lavavalaistukselle tai muulle tekniselle laitteistolle. Tarkka rakenne vaihtelee tuotteittain.

Perinteinen valotelinejärjestelmä voi koostua esimerkiksi seuraavista:

• Kaksi vapaasti seisovaa telinettä.
• Vaakasuora valopuomi tai poikittainen kehikko.
• Kiinnikkeet järjestelmän kokoamiseen.
• Kiinnityspisteet valaisimille ja valaistusefekteille.
• Varmistustapit ja lukitusmekanismit.

Totem- ja truss-telineillä on erilainen rakenne. Ne koostuvat tyypillisesti vakaasta pohjalevystä, pystysuorasta pylväästä ja ylälevystä, jolle laitteisto sijoitetaan. Tätä ratkaisua käytetään usein moving heads -valaisimille, kaiuttimille tai koristeellisille lavar atkaisuille.

Tarkista aina tuotekuvauksesta, mitkä osat sisältyvät kyseiseen malliin.

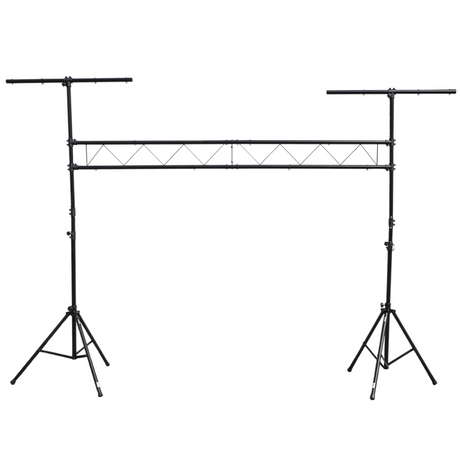

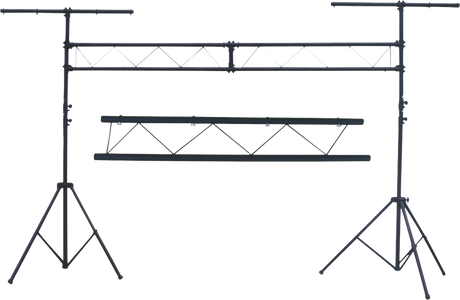

Valosillat kahdella telineellä

Valosilta koostuu yleensä kahdesta telineestä, jotka yhdistetään vaakasuoralla puomilla. Rakenne tarjoaa tilaa useiden valaisimien jakamiseen laajemmalle alueelle ja luo yhtenäisen visuaalisen ilmeen DJ-pöydän taakse, pienelle lavalle tai esiintyvän bändin yläpuolelle.

Tällaista järjestelmää voidaan käyttää muun muassa seuraaviin:

• LED PAR-valaisimet ja wash-valot.
• Pienet valaistusefektit.
• Stroboskooppivalot ja blinder-efektit.
• Kompaktit moving heads -valaisimet.
• Tausta- ja efektivalaistus.

Yhtenäinen valosilta mahdollistaa usein symmetrisemmän sijoittelun kuin useat erilliset telineet. Poikittainen puomi helpottaa valaisimien tasaista jakamista ja kaapeleiden reitittämistä yhtenäisesti rakennetta pitkin.

Jos tarvitset vain yhden telineen, voit verrata sitä muihin valotelineisiimme. Löydät sekä manuaalisia malleja että mekaanisella nostolla varustettuja telineitä.

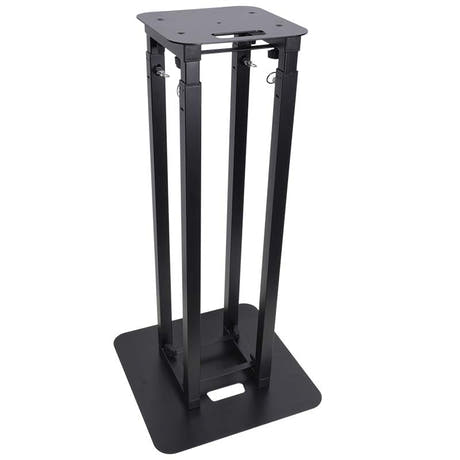

Totem-telineet moving heads -valaisimille ja lavalaitteille

Totem-teline on pystysuora lava-alusta, joka sijoittaa laitteiston kiinteälle korkeudelle. Sitä käytetään usein DJ-pöydän kummallakin puolella, tapahtuman sisäänkäynnillä tai osana symmetristä lavar atkaisua.

Totem-telineet soveltuvat erityisesti seuraaville:

• Moving heads.
• Kompaktit kaiuttimet.
• Valaistusefektit ja koristevalaistus.
• Monitorit ja pienet AV-laitteet.
• Tuotannot, joissa laitteiston tulee olla vapaasti sijoitettuna ja näkyvillä.

Leveä pohjalevy lisää vakautta, kun taas ylälevy muodostaa tasaisen kiinnityspinnan. Kuorma tulee sijoittaa keskitetysti, ja sekä ylälevyn koon että telineen enimmäiskantavuuden tulee sopia laitteistolle.

Perinteisiin standardoiduilla putkikiinnikkeillä toteutettuihin PA-kokoonpanoihin tavallinen kaiutinteline voi olla parempi valinta.

Milloin täydellinen järjestelmä on järkevin valinta?

Täydellinen järjestelmä on sopiva, kun haluat yhtenäisen ja yhdenmukaisen rakenteen sen sijaan, että yhdistäisit eri ratkaisujen yksittäisiä osia.

Se voi olla eduksi, kun:

• Useita valaisimia tulee jakaa laajalle lavalle tai DJ-kokoonpanoon.
• Järjestelmä tulee pystyttää ja purkaa säännöllisesti.
• Haluat saman kokoonpanon tapahtumasta toiseen.
• Laitteisto tulee sijoittaa symmetrisesti lavan tai DJ-pöydän ympärille.
• Yksittäiset osat on suunniteltu sopimaan yhteen.

Täydellinen järjestelmä ei kuitenkaan välttämättä tarkoita, että kaikki valokaluston lisävarusteet sisältyvät toimitukseen. Valaisimet, kaapelit, clamps ja varmistusvaijerit on usein valittava erikseen.

Valitse järjestelmä kantavuuden ja koon mukaan

Tärkein tekninen tieto on järjestelmän enimmäiskantavuus. Kokonaispaino ei koostu ainoastaan valaisimista, vaan myös kiinnikkeistä, kaapeleista, adaptereista ja muista rakenteeseen asennettavista osista.

Järjestelmää valitessasi tarkista:

• Suurin kokonaiskantavuus.
• Minimi- ja maksimikorkeus.
• Valopuomin kokonaisleveys.
• Kiinnityspisteiden määrä ja tyyppi.
• Telineiden pohjan pinta-ala ja jalkojen leveys.
• Järjestelmän omapaino ja kuljetusmitat.
• Lukitus- ja varmistusmahdollisuudet.

Valitse ratkaisu, jossa on riittävä turvamarginaali. Järjestelmää ei tule suunnitella jatkuvaan käyttöön aivan enimmäiskantavuuden rajalle.

Järjestelmän leveys

Leveä valopuomi tarjoaa tilaa useammille valaisimille ja suuremmille valaisimien välisille etäisyyksille. Se voi tuottaa tasaisemman valon jakautumisen, mutta lisää samalla vakauden ja oikean painonjakauman vaatimuksia.

Sijoita raskas laitteisto mahdollisimman symmetrisesti. Epätasainen kuormitus voi vaikuttaa rakenteeseen, vaikka kokonaispaino jäisi ilmoitetun rajan alle.

Työskentelykorkeus

Korkeus vaikuttaa sekä valon ulottuvuuteen että järjestelmän vakauteen. Korkeampi järjestelmä voi suunnata valon paremmin yleisön yli, mutta on samalla herkempi epätasaiselle kuormitukselle, liikkeelle ja tuulelle.

Järjestelmä tulee nostaa vain kyseisessä tuotannossa tarvittavaan korkeuteen.

Push-Up vai Wind-Up?

Valotelinejärjestelmissä voidaan käyttää erilaisia korkeudensäätömenetelmiä. Kevyemmissä rakenteissa telineet nostetaan usein käsin, kun taas suuremmissa malleissa voi olla käsiveivi tai muu mekaaninen avustin.

Push-Up-telineet soveltuvat kevyempiin siirrettäviin valokalustoihin, joissa kokonaispaino voidaan nostaa käsin. Ne ovat usein kompakteja ja nopeita käsitellä.

Wind-Up-telineissä on käsiveivi, jonka avulla raskaampi laitteisto voidaan nostaa asteittain ja hallitusti. Ne voivat olla parempi valinta, kun kalusto on raskas tai samaa kokoonpanoa käytetään usein.

Tarkastele aina kyseisen järjestelmän rakennetta ja teknisiä tietoja sen sijaan, että valitsisit yksinomaan nostomenetelmän perusteella.

Kategorian aktiiviset tuotemerkit

Täydellisten järjestelmien valikoimaan kuuluu tällä hetkellä malleja seuraavilta merkeiltä:

• AFX LIGHT – kompaktit truss-telineet moving heads -valaisimille, kaiuttimille ja muille lavalaitteille.
• DNA – kuljetettavat totem-ratkaisut äänelle, valolle ja tapahtumatuotantoon.
• IBIZA – täydelliset valotelinejärjestelmät pienempiin ja siirrettäviin valaistuskokoonpanoihin.
• STAND4ME – säädettävät valosillat DJ:ille, bändeille ja lavatuotantoihin.

Tuotemerkkejä ja malleja tulee verrata kantavuuden, mittojen ja asennettavan laitteiston tyypin perusteella.

Valaisimien ja laitteiston turvallinen kiinnitys

Valotelinejärjestelmä tulee pystyttää tasaiselle ja vakaalle alustalle. Kaikki jalat, pohjalevyt ja liitokset tulee asentaa oikein ennen laitteiston sijoittamista rakenteeseen.

Asennuksen yhteydessä tulee:

• Tarkistaa kaikkien telineiden, puomien, pulttien ja liitosten kunto.
• Noudattaa ilmoitettua enimmäiskantavuutta.
• Jakaa paino tasaisesti koko järjestelmälle.
• Kiristää clamps ja kiinnityskannakkeet oikein.
• Kiinnittää riippuvat valaisimet varmistusvaijerilla.
• Reitittää virta- ja DMX-kaapelit niin, etteivät ne kuormita rakennetta epätasaisesti.
• pitää kohotetun laitteiston alapuolinen alue vapaana pystytyksen aikana.

Älä koskaan siirrä täysin koottua järjestelmää sen ollessa nostettuna. Laske rakenne alas ja irrota laitteisto ennen telineiden siirtämistä.

Ulkokäyttö

Ulkokäyttö vaatii erityistä huomiota. Valaisimet, puomit ja suojukset voivat ottaa tuulta ja aiheuttaa huomattavaa sivuttaiskuormitusta.

Noudata valmistajan ohjeita painolastista, kiinnityksestä ja ulkokäytöstä. Järjestelmä tulee purkaa, jos tuuli tai alusta tekee pystytyksestä epävakaan.

Valmiin kokoonpanon lisävarusteet

Järjestelmästä ja valaisimistasi riippuen saatat tarvita ylimääräisiä kiinnikkeitä, adaptereita tai asennusosia. Tutustu valotelineiden lisävarusteisiin valokaluston kokoamista ja mukauttamista varten.

Siirrettävissä tuotannoissa sopivat telineiden laukut voivat suojata järjestelmän osia kuljetuksen ja säilytyksen aikana. Tarkista aina laukun sisämitat suhteessa järjestelmän taitettuun kokoon.

Löydä oikea täydellinen järjestelmä

Aloita määrittämällä, mitä laitteistoa tulee asentaa, ja laske kokonaispaino kiinnikkeet ja kaapelit mukaan lukien. Valitse sen jälkeen tarvittava leveys, työskentelykorkeus ja rakennetyyppi.

Valosilta sopii, kun useita valaisimia tulee jakaa laajemmalle alueelle. Totem-teline on luonteva valinta, kun moving heads -valaisimet, kaiuttimet tai muut laitteet tulee sijoittaa yksittäin ja niiden tulee muodostaa näkyvä osa lavar atkaisua.

Oikea järjestelmä tarjoaa laitteistolle tilaa ja tekee kokoonpanosta myös selkeämmän, yhdenmukaisemman ja helpommin toistettavan tuotannosta toiseen.
