Äänikaapelit

Täältä löydät suuren valikoiman äänikaapeleita. Jos haluat tietää lisää äänikaapeleista, lue lisää alla.

Mitkä ovat tasapainotetut äänikaapelit / ääniliittimet?

Tasapainotetut äänikaapelit käyttävät ylimääräistä yhteyttä verrattuna epätasapainoitettuihin, ja ne koostuvat lämpimästä liitännästä (positiivinen), kylmästä liitännästä (negatiivinen) ja maadoituksesta. Äänisignaali lähetetään sekä lämpimään että kylmään liitäntään, mutta kylmän liitännän jännite on käännetty (eli napaisuus muuttuu), joten se on negatiivinen, kun lämpöinen signaali on positiivinen.

Näitä kahta signaalia usein kuvataan olevan 180 astetta vaiheesta toisiinsa, mutta tämä on teknisesti väärin - signaalit eivät itse asiassa ole vaiheesta, ne ovat vain vastakkaisia napaisuuksia. Tämä tarkoittaa, että yksi signaaleista on peilattu (sanotaan kylmä) eikä viivästynyt 180 astetta.

Kun kaapeli liitetään tuloon (miksereissä tai muussa laitteessa), yhdistetään lämmin ja kylmä liitäntä. Yleensä odotettaisiin, että nämä kaksi signaalia kumoavat toisensa. Sen sijaan kylmä liitäntä peilataan tulovaiheessa, ja näin saadaan itse asiassa vielä voimakkaampi signaali.

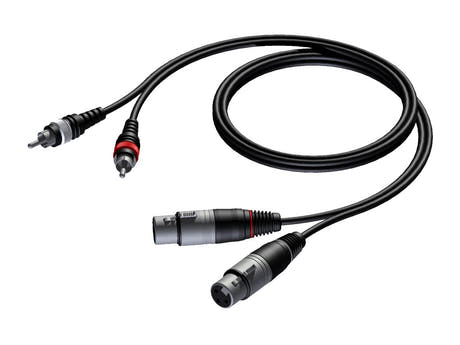

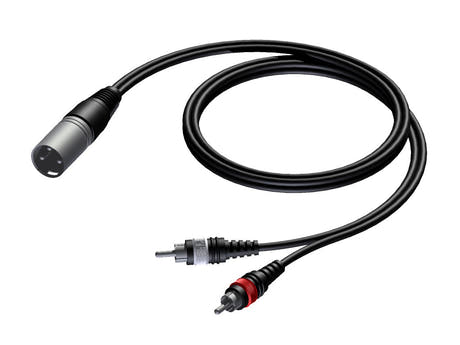

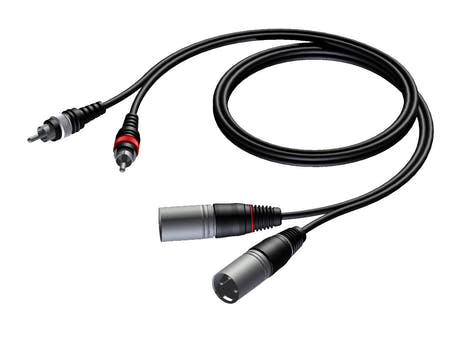

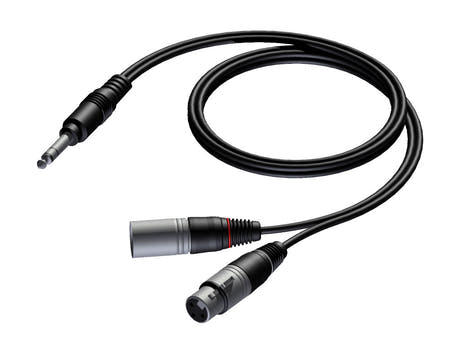

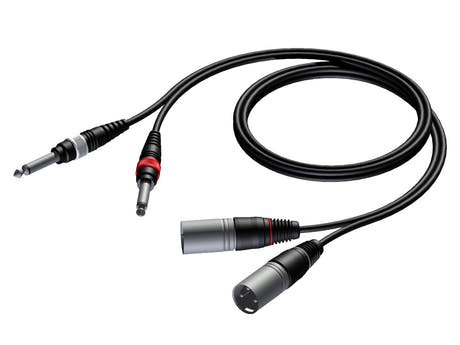

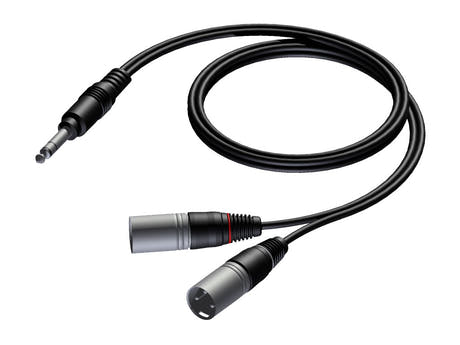

XLR-liittimet ja ¼" TRS (tip/ring/sleeve) liittimiä pidetään tasapainotettuina liittiminä. XLR-liittimiä ja xlr-kaapeleita on saatavilla naaras- ja urosversioina, ja 3, 4 tai 5 pinnillä, joista 3 pinniä (3-pin) on yleisin.

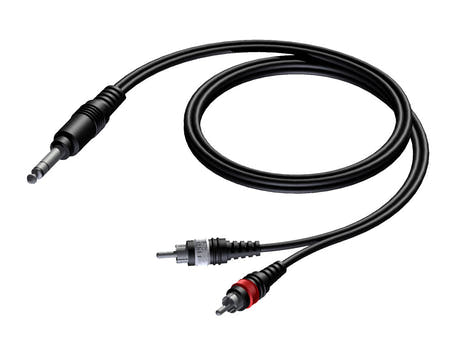

¼" TRS liitin tunnetaan paremmin nimellä stereo jack liitin. Stereo jack liitin on kuitenkin vain stereo liitin, kun se kuljettaa 2 kanavaa epätasapainoitettua ääntä. Tasapainotetussa järjestelmässä sitä käytetään sen sijaan tasapainotettuna mono jack liittimenä, ja sitä kutsutaan tasapainotetuksi TRS liittimeksi. Stereo jack liitin on siis mono liitin, kun sitä käytetään tasapainotetussa järjestelmässä.

Tasapainotetut kaapelit auttavat poistamaan ei-toivottua häiriötä

Kaapelin pituuden varrella voi esiintyä häiriöitä muista ulkoisista lähteistä, kuten esimerkiksi virtakaapeleista. Tämä häiriö on identtinen lämpimässä ja kylmässä liitännässä. Joten itse asiassa sekä lämmin että kylmä liitäntä kuljettavat kahta signaalia: Haluttua äänisignaalia (kylmä peilattuna jännitteen suhteen lämpimään) ja ei-toivottua häiriötä, joka on sama molemmissa liitännöissä.

Tässä on tasapainotettujen ääniliittimien taika. Tulovaiheessa, jossa kylmä signaali peilataan ja kaksi liitäntää yhdistetään voimakkaammaksi signaaliksi, myös ei-toivottu häiriö peilataan. Tämä tarkoittaa, että kylmän liitännän häiriö kumoaa lämpimän liitännän häiriön. Näin ollen taika on luotu ja ei-toivottu häiriö on poistettu, ja jäljelle jää vain haluttu äänisignaali.

Tasapainotettu ja epätasapainotettu kaapeli:

Epätasapainotetut äänikaapelit

Perinteiset epätasapainoiset kaapelit käyttävät vain kahta liitäntää äänen siirtämiseen - yhtä kuumaa liitäntää, joka kantaa signaalia, ja yhtä maaliitäntää. Tämä on yleisintä lyhyissä kaapeleissa, joissa häiriöt eivät ole suuri ongelma.

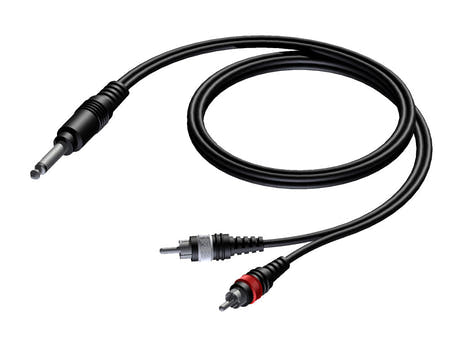

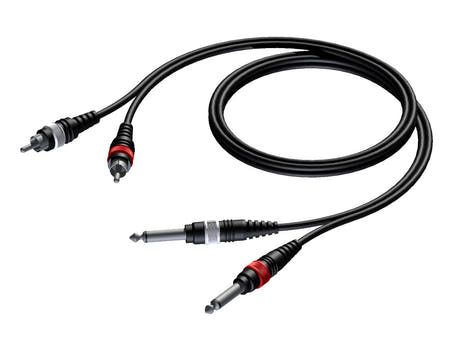

Epätasapainoiset äänikaapelit liitetään yleensä ¼" TS -liittimillä ja RCA-liittimillä. Kuitenkin mikä tahansa yksipäinen liitin, jota käytetään äänelle, on epätasapainoinen. 3-päinen XLR-liitin voidaan myös käyttää epätasapainoisissa kaapeleissa. ¼" TS (tip/sleeve) -liitintä kutsutaan myös mono-jack-liittimeksi, kun taas RCA-liitin tunnetaan paremmin phono-liittimenä.

Tasapainotettu järjestelmä

Päätävä ero tasapainoisen järjestelmän ja epätasapainoisen järjestelmän välillä on se, että tasapainoinen järjestelmä on häiriötön. Molemmat järjestelmät keräävät ei-toivottuja häiriöitä, mutta tasapainoisen järjestelmän etuna on, että se tasoittaa häiriöt matkan varrella järjestelmässä, ja siksi häiriöt on eliminoitu, kun ne saavuttavat kaiuttimet. Tämä on kuvattu aiemmin artikkelissa.

Jotta sinulla olisi täydellinen tasapainoinen järjestelmä, se vaatii kuitenkin, että järjestelmään kuuluvilla laitteilla on tasapainoiset sisään- ja ulostulot. Jos vain yksi laite järjestelmässä ei ole varustettu tasapainoisilla sisään- ja ulostuloilla, ja joudut käyttämään epätasapainoisia kaapeleita, voit riskeerata koko järjestelmäsi epätasapainon, ja siten aiheuttaa paljon ei-toivottua häiriötä.

Itse äänilaitteidesi elektroniikka ei itse asiassa ole tasapainoinen - se on vain eristetty laitteen rungosta. Kun äänisignaali kulkee tasapainoisesta ulostulosta, tasapainoisesta äänikaapelista ja sisään liitetyn laitteen tasapainoisesta sisäänmenosta, syntyy taikaa, ja häiriöt eliminoituvat.

Käyttämällä tasapainoisia xlr-kaapeleita tai laitteita, joissa on erilaisia liittimiä samassa järjestelmässä, on useimmissa tapauksissa tuomittu epäonnistumaan. Saatat jopa kokea, että äänisignaalit alkavat tasoittua toisiinsa, ja lopulta jäädä ilman ääntä. Monet äänimikserit kuitenkin sisältävät vaiheen kääntötoiminnon jokaisella kanavalla, joten voit muuttaa polariteettia ja siten ratkaista useimmat yhteensopivuusongelmat. Mutta tietenkin paras ratkaisu on aina olla johdonmukainen kaapeli-valinnoissasi. Jos siis haluat häiriöttömän äänikuvan, varmista, että ostat vain laitteita, joissa on tasapainoiset sisään- ja ulostulot, sekä tasapainoisia kaapeleita, jotka sopivat laitteisiisi.

Ja muista nyrkkisääntö kaikille äänijärjestelmille: Liitä kaikki kaapelit, varmista, että koko järjestelmä on maadoitettu ja tasapainota järjestelmä kaikkialla, missä se on mahdollista.
