Polipallomoottorit

Moottorit diskopalloille ja peilipalloille

Diskopallon moottori saa peilipallon pyörimään tasaisesti, jolloin heijastuneet valopisteet liikkuvat tilassa. Moottori on siksi klassisen diskopallotehosteen keskeinen osa, ja se tulee valita pallon koon, painon, halutun pyörimisnopeuden ja asennustavan perusteella.

SoundStoreXL:ltä löydät Marconi- ja Eurolite-moottoreita sekä pienempiin juhlakokoonpanoihin että suurempiin pysyviin asennuksiin. Aktiivinen valikoima sisältää malleja noin 30, 40, 50 ja 100 cm:n peilipalloille sekä DMX-ohjattavia moottoreita ja täydellisiä, sisäänrakennetulla moottorilla varustettuja pidikkeitä.

Näin diskopallon moottori toimii

Moottori asennetaan yleensä kattoon tai sopivaan pidikkeeseen, minkä jälkeen peilipallo ripustetaan moottorin pyörivän akselin tai ketjun alle. Kun moottori on käynnissä, pallo pyörii hitaasti ja vakaasti.

Peilipallo ei tuota itse valoa. Pyörivä liike näkyy vasta, kun kohdistettu valonlähde osuu peilipintoihin. Yhtä tai useampaa pinspotia voidaan käyttää kapean valonsäteen suuntaamiseen palloon, jolloin heijastukset liikkuvat seinillä, lattialla ja katossa.

Täydellinen ratkaisu koostuu siksi yleensä seuraavista:

• Sopivan kokoinen peilipallo.
• Moottori, joka kestää pallon painon.
• Asianmukainen ripustus ja toissijainen varmistus.
• Kohdistettu valonlähde.

Valitse moottori pallon koon ja painon mukaan

Tärkein tekninen tieto on moottorin enimmäiskuormitus. Moottoria ei saa koskaan käyttää pallolle, joka on ilmoitettua kapasiteettia painavampi.

Kategorian tuotenimissä ilmoitetaan usein sekä suositeltu enimmäishalkaisija että joissakin tapauksissa enimmäispaino. Esimerkiksi saatavilla on Eurolite-malleja enintään 30, 40, 50 ja 100 cm:n palloille.

Halkaisija on käytännöllinen ohje, mutta todellinen paino on aina tarkistettava. Kaksi saman halkaisijan peilipalloa voivat painaa eri verran rakenteesta, ytimestä ja peilimateriaalista riippuen.

Muista myös, että kokonaiskuormaan voivat kuulua:

• Itse peilipallo.
• Ketju tai liitososa.
• Mahdolliset kiinnikkeet ja adapterit.
• Muut osat, jotka riippuvat suoraan moottorin pyörivästä kohdasta.

Moottorin enimmäiskapasiteettia ei saa ylittää, ja valmistajan asennusohjeita on aina noudatettava.

Marconi-moottorit peilipalloille

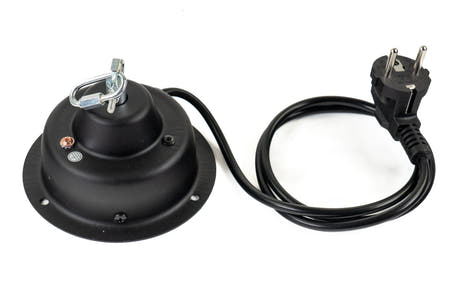

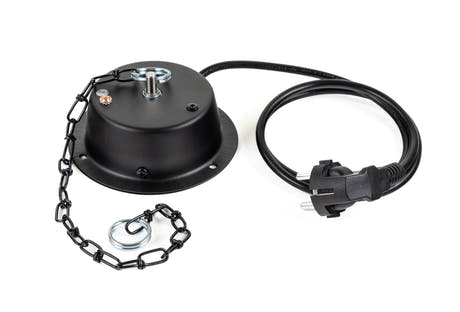

Marconi kattaa useita kategorian yleisimpiä kokoja. Aktiivinen valikoima sisältää moottoreita enintään noin 30, 40 ja 50 cm:n peilipalloille sekä DMX-ohjatun mallin suuremmille, enintään 100 cm:n palloille.

Marconi-mallit mahdollistavat valinnan eri pyörimisnopeuksien välillä. 1 RPM:n moottori suorittaa noin yhden täyden kierroksen minuutissa, kun taas 3 RPM:n malli pyörii nopeammin.

Hitaammat Marconi-moottorit sopivat hyvin klassiseen rauhalliseen diskotehosteeseen, jossa valopisteet liukuvat tasaisesti tilassa. Nopeampi moottori voi tuoda enemmän liikettä ja dynaamisemman vaikutelman erityisesti pienempien pallojen kanssa.

Ammattimaisiin valokokoonpanoihin on lisäksi saatavana DMX:llä varustettu Marconi-malli enintään 100 cm:n peilipallolle. Se on hyödyllinen, kun moottorin toiminta halutaan integroida muuhun valoshow’hun.

Eurolite-moottorit ja moottoripidikkeet

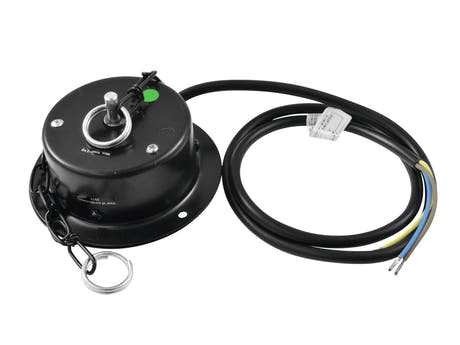

Eurolite muodostaa suurimman osan aktiivisesta valikoimasta ja tarjoaa moottoreita pienille, keskikokoisille ja suurille peilipalloille.

Valikoimaan kuuluu muun muassa:

• Moottoreita enintään 30 cm:n palloille.
• Moottori enintään 40 cm:n ja 4 kg:n palloille.
• Moottori enintään 50 cm:n ja 10 kg:n palloille.
• Eurolite MD-3010 enintään 100 cm:n peilipalloille.
• DMX-moottoreita enintään 50 ja 100 cm:n palloille.
• Sisäänrakennetulla moottorilla varustettuja pidikkeitä enintään 30 tai 50 cm:n palloille.

Moottoripidikkeitä on saatavana sekä mustina että valkoisina. Ne yhdistävät ripustuksen ja moottorin yhdeksi rakenteeksi ja voivat olla käytännöllisiä pysyvissä asennuksissa, joissa ratkaisun tulee näyttää yhtenäiseltä ja viimeistellyltä.

Musta pidike sulautuu usein huomaamattomasti tummaan kattoon tai näyttämökokoonpanoon, kun taas valkoinen malli sopii paremmin vaaleisiin tiloihin, liikkeisiin, ravintoloihin ja juhlasaleihin.

Mitä RPM tarkoittaa?

RPM tarkoittaa revolutions per minute eli kierroksia minuutissa. Luku ilmaisee, kuinka nopeasti peilipallo pyörii.

• Noin 1 RPM: Tuottaa hitaan ja rauhallisen liikkeen, joka sopii hyvin klassisiin diskopallotehosteisiin.
• Noin 1,5 RPM: Sijoittuu rauhallisen ja dynaamisemman tehosteen välille.
• Noin 3 RPM: Tuottaa heijastuksille nopeamman liikkeen ja voi sopia pienemmille palloille ja elävämmille kokoonpanoille.

Suurempi nopeus ei välttämättä ole parempi. Suuria peilipalloja käytetään usein hitaalla pyörimisellä, koska se tuottaa rauhallisemman ja elegantimman tehosteen. Pienempi pallo voi toimia hyvin nopeamman moottorin kanssa.

Valintaan vaikuttavat myös musiikki, tila ja haluttu tunnelma. Baarissa, loungessa tai häissä hidas pyöriminen on usein sopiva, kun taas nopeampi liike voi toimia vilkkaissa juhlissa tai koristeellisessa asennuksessa.

Moottori DMX:llä vai ilman?

Useimmat kategorian moottorit ovat yksinkertaisia malleja kiinteällä pyörimisnopeudella. Ne liitetään virtalähteeseen ja pyörivät ilman ohjelmointia tai valonohjainta.

Se on käytännöllisin ratkaisu, kun:

• Peilipallon tarvitsee vain pyöriä tasaisella nopeudella.
• Kokoonpanoa käytetään yksityisissä juhlissa tai pienessä tapahtumapaikassa.
• Moottorin tulee olla helppokäyttöinen.
• Integrointia muuhun valaistukseen ei tarvita.

DMX-moottori on hyödyllinen edistyneemmissä kokoonpanoissa. Yhteensopivan DMX-ohjaimen avulla moottori voidaan liittää ohjelmoituihin kohtauksiin yhdessä muiden valaisimien ja tehosteiden kanssa.

Riippuen kyseisestä mallista DMX:llä voidaan muun muassa ohjata pyörimistä, nopeutta tai suuntaa. Käytettävissä olevat toiminnot vaihtelevat, joten kunkin moottorin tekniset tiedot on aina tarkistettava.

Erillinen moottori vai moottorilla varustettu pidike?

Perinteinen diskopallon moottori asennetaan suoraan sopivaan kattorakenteeseen. Tämä ratkaisu tarjoaa paljon joustavuutta ja sopii, kun ripustuskohta on jo olemassa.

Sisäänrakennetulla moottorilla varustettu pidike yhdistää moottorin ja ripustuksen yhdeksi yksiköksi. Se voi tehdä asennuksesta selkeämmän ja antaa siistimmän lopputuloksen näkyvissä, pysyvissä ympäristöissä.

Moottoripidike voi olla hyödyllinen:

• Baareissa ja ravintoloissa.
• Liikkeissä ja showroom-tiloissa.
• Juhlasaleissa ja kokoontumistiloissa.
• Pysyvissä asennuksissa, joissa ripustus on näkyvissä.
• Tiloissa, joissa pidikkeen värin tulee sopia kattoon.

Tarkista sekä pidikkeen sallittu pallokoko että enimmäiskuormitus ennen asennusta.

Moottorit suurille peilipalloille

Suuremmat peilipallot vaativat tehokkaampia moottoreita ja tukevamman ripustuksen. Aktiivisessa valikoimassa on Eurolite- ja Marconi-ratkaisuja enintään 100 cm:n palloille.

Suurten pallojen kohdalla kiinnitä erityistä huomiota seuraaviin:

• Pallon todellinen paino.
• Moottorin enimmäiskuormitus.
• Katon ja ripustuskohdan kantavuus.
• Moottorin hyväksyntä ja asennusohjeet.
• Erillinen toissijainen varmistus.
• Säännöllisen tarkastuksen mahdollisuus.

Suuria peilipalloja käytetään usein klubeilla, teattereissa, tapahtumapaikoissa ja pysyvissä asennuksissa. Tällöin asennus ja turvallisuus tulee antaa ripustuslaitteisiin perehtyneen ammattilaisen arvioitavaksi.

Diskopallon moottorin turvallinen asennus

Moottori tulee asentaa kiinteään, kantavaan rakenteeseen. Se ei saa riippua koristeellisesta katosta, kaapelihyllystä tai muusta kohdasta, jota ei ole suunniteltu kuormitusta varten.

Asennuksessa tulee:

• Tarkistaa moottorin enimmäiskuormitus.
• Käyttää kattotyypille sopivia ruuveja ja kiinnikkeitä.
• Noudattaa valmistajan ohjeita.
• Käyttää asianmukaista ketjua ja liitososia.
• Asentaa erillinen turvavaijeri, jos tuote ja rakenne sen sallivat.
• Varmistaa, että pallo voi pyöriä vapaasti osumatta kattoon, seiniin tai laitteisiin.
• Tarkastaa moottori, ketju ja kiinnikkeet säännöllisesti.

Moottorin virtajohtoa ei saa käyttää ripustukseen tai varmistukseen. Pallon tulee aina riippua moottorin suunnitellusta mekaanisesta ripustuskohdasta.

Moottorin, pallon ja valon sijoittelu

Peilipallo tulee sijoittaa niin, että se näkyy suuresta osasta tilaa ja valo osuu siihen ilman kaiuttimien, palkkien tai koristeiden aiheuttamia esteitä.

Moottorin tulee riippua pystysuorassa, jotta pallo pyörii vakaasti. Jos ripustus on vinossa, pallo voi liikkua epätasaisesti tai kuormittaa moottoria ja kiinnikkeitä väärin.

Yksi tai useampi pinspot voidaan sijoittaa kulmaan palloa kohti. Yksi valonlähde tuottaa klassisen ja yksinkertaisen heijastuskuvion, kun taas useampi valonlähde voi lähettää heijastuksia useisiin suuntiin.

Löydät koko pallojen, valojen ja muiden tarvikkeiden kategorian kohdasta diskopallot.

Huolto ja tarkastus

Diskopallon moottori vaatii yleensä vain vähän huoltoa, mutta asennus tulee tarkistaa säännöllisesti.

Tarkista muun muassa:

• Löysät ruuvit tai kiinnikkeet.
• Ketjun ja liitososien kuluminen.
• Johdon tai pistokkeen vauriot.
• Epäsäännöllinen pyöriminen.
• Moottorista kuuluvat epätavalliset äänet.
• Liike katon kiinnityskohdassa.

Moottoria ei tule avata tai voidella, ellei valmistajan ohjeissa nimenomaisesti niin neuvota. Vian tai epänormaalin toiminnan ilmetessä virta tulee katkaista ja moottori tarkastaa ennen sen seuraavaa käyttöä.

Löydä oikea diskopallon moottori SoundStoreXL:ltä

SoundStoreXL:ltä löydät Marconi- ja Eurolite-moottoreita sekä pienille peilipalloille että suurempiin ammattimaisiin asennuksiin.

Valitse ensin moottori pallon painon ja suositellun halkaisijan perusteella. Sen jälkeen voit päättää pyörimisnopeudesta, mahdollisen moottoripidikkeen väristä ja DMX-ohjauksen tarpeesta.

Kiinteänopeuksinen vakiomoottori on usein paras ratkaisu yksinkertaiseen diskopallokokoonpanoon. Pysyviin tapahtumapaikkoihin ja ohjelmoituihin valoesityksiin tehokkaampi moottori tai DMX-malli voi olla sopivampi.
