Johdanto – mitä rack panelit ovat
Rack panelit ovat etulevyjä ja peiteratkaisuja 19" rackeihin, rack-kaappeihin ja rack-laukkuihin, joita käytetään ääni-, valo-, AV- ja IT-laitteille. Rack panel voi toimia peitepanelina, liitäntäpanelina, tuuletuspaneelina tai herkän laitteiston suojana. Käytännössä rack panelit ovat se osa rackia, joka kokoaa liittimet, kaapelit ja hallintalaitteet yhteen paikkaan, jolloin asennuksesta tulee selkeämpi, turvallisempi ja toimintavarmempi – sekä kiinteissä asennuksissa että kiertuekäytössä.
Siinä missä itse rack-kaappi muodostaa mekaanisen rungon, rack panelit luovat etupuolelle rakenteen ja toiminnallisuuden: niiden kautta viedään signaalit ja virta ulos, niillä suljetaan käyttämättömät U-korkeudet, ja niiden avulla varmistetaan oikea ilmankierto lämpöherkkien laitteiden ympärillä. Ilman harkittuja rack paneleita monet kokoonpanot muuttuvat nopeasti sekavaksi kaapelisotkuksi, jota on vaikea vianmäärittää ja ylläpitää.
SoundStoreXL:stä löydät erityisesti ammattikäyttöön tarkoitettuja rack paneleita ääni- ja valosovelluksiin: standardit 19" panelit eri korkeuksilla (U-koot), peitelevyt, D-tyypin liittimille rei’itetyt panelit, kaapelipaneelit läpivienteihin sekä tuuletuspaneelit. Niitä voidaan käyttää vahvistinrackeissa, efektrackeissa, stagebox-ratkaisuissa, AV-asennuksissa, serverirackeissa ja paljon muussa.
Näin valitset oikean tyyppiset rack panelit
Rack panelin valinta riippuu ennen kaikkea siitä, mitä haluat rackillasi saavuttaa. Onko tavoitteena ensisijaisesti siisti ulkonäkö, haluatko koota useita liitäntöjä yhteen paikkaan, vai ovatko jäähdytys ja ilmankierto tärkeimpiä? Tässä ovat tärkeimmät huomioitavat asiat, kun valitset rack paneleita kokoonpanoosi.
Aloita määrittelemällä käyttötarkoituksesi. Tyypillisesti tarvitset yhdistelmän erilaisia panelityyppejä: ehkä liitäntäpanelin, jossa on XLR- ja virtalähdöt yläosassa, peitelevyjä aukkojen sulkemiseen, kaapelipaneeleja kaapeliläpivienteihin sekä tuuletuspaneeleja lämpenevien laitteiden ympärille. Kun olet kartoittanut tarpeen, voit jakaa toiminnot konkreettisille 19" rack paneleille halutuissa korkeuksissa.
Seuraava askel on valita oikea korkeus (U-määrä). Alan standardi on 1U, 2U, 3U jne., missä 1U vastaa noin 44,45 mm:n korkeutta. Pienet, yksinkertaiset panelit, esimerkiksi muutamalla liittimellä tai peitelevyinä, ovat usein 1U, kun taas suuremmat liitäntäpanelit tai alueet, joissa on paljon D-tyypin reikiä, voivat vaatia 2U tai enemmän, jotta kaapeleille ja siistille asennukselle jää riittävästi tilaa. Suunnittele etukäteen, kuinka monta laitetta sijoitat rackiin, jotta varmistat tilan sekä paneleille, laitteille että mahdollisille tuleville laajennuksille.
Myös materiaalivalinnalla on merkitystä. Useimmat ammattikäyttöön tarkoitetut rack panelit on valmistettu teräksestä ja pulverimaalattu mustaksi, jotta ne sopivat yhteen yleisten rack-järjestelmien kanssa. Teräs tarjoaa korkean mekaanisen lujuuden ja hyvän kestävyyden, mikä on tärkeää, jos rack kulkee kiertueella tai sitä käytetään vaativissa olosuhteissa. Erikoiskokoonpanoissa kevyemmät materiaalit tai pleksilasilla varustetut panelit voivat olla järkeviä, esimerkiksi jos halutaan suojata efektiyksikön asetuksia mutta silti nähdä ja valvoa etupaneelia.
Harkitse myös, mitä liittimiä ja läpivientejä tarvitset. Monet Hylypaneelit toimitetaan joko peitelevyinä ilman reikiä tai paneeleina, joissa on valmiit standardiaukotukset D-tyypin runkoliittimille. D-tyyppi on laajasti käytetty standardi XLR-, Speakon-, PowerCON- ja monille yhdistelmäliittimille, joten D-tyypin aukotuksilla varustettu paneeli tarjoaa suuren joustavuuden ja mahdollisuuden räätälöidä paneeli juuri niillä liittimillä, joita tarvitset. Yhdistettyihin asennuspaneeleihin voit lisäksi lisätä kaapeliläpivientejä ja holkkeja, jotta kaapelit voidaan viedä sisään ja ulos ilman teräviä reunoja.
Lopuksi ilmankierto ja jäähdytys ovat monissa rackeissa ratkaisevia. Ahtaat rack-kaapit, jotka ovat täynnä vahvistimia, digitaalisia laitteita ja virranjakelua, tuottavat paljon lämpöä. Tällöin tuuletuspaneelit vaaka- tai pystysuuntaisilla aukoilla ovat helppo tapa parantaa ilmankiertoa jättämättä suuria avoimia reikiä. Yhdistämällä tuuletuspaneeleita ja peitelevyjä voit ohjata ilmavirtaa ja varmistaa, että kuumenevat komponentit saavat riittävän jäähdytyksen.
Teknologiat ja ominaisuudet
- Hylypaneelit D-tyypin aukotuksilla
- Peitelevyt ja kaapelilevyt
- Tuuletuspaneelit ja suojapaneelit

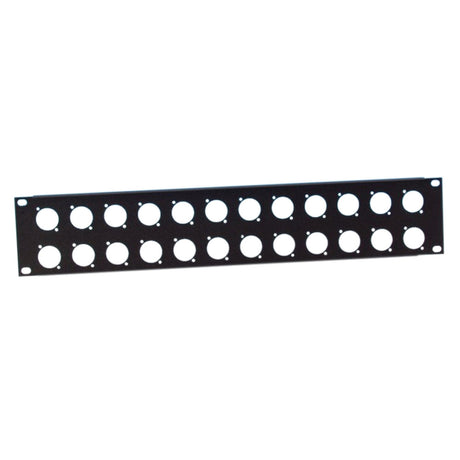

Hylypaneelit D-tyypin aukotuksilla ovat joustavimpia ratkaisuja ammattitason audio- ja AV-asennuksiin. Paneeli on tehtaalla stanssattu tietyllä määrällä standardoituja D-tyypin reikiä, jotka sopivat laajaan valikoimaan runkoliittimiä. Näin voit rakentaa omat liitäntäpaneelit, joissa yhdistät itse XLR-, verkkovirtaliittimet, kaiutinliittimet, verkkoliittimet ja muut yhteydet samaan paneeliin. Etuna on, että kaikki liitännät kootaan selkeästi rackin etupuolelle, jolloin teknikot voivat nopeasti patchata ja tehdä vianmääritystä ilman, että heidän tarvitsee mennä rackin taakse.
Peitelevyt (usein myös blindpanelit) ovat yksinkertaisia mutta tärkeitä komponentteja. Ne sulkevat käyttämättömät U-yksiköt, suojaavat pölyltä ja lialta sekä antavat rackille siistin ja ammattimaisen ilmeen. Live-räkeissä peitelevyt suojaavat myös paneelin takana olevia kaapeleita ja liittimiä iskuilta ja kolhuilta, kun laitteistoa kuljetetaan. Peitelevyjä on saatavana eri korkeuksina, joten voit täyttää sekä pienet että suuremmat aukot rackissa ja samalla säilyttää loogisen rakenteen korkeusyksiköiden jaossa.
Kaapelilevyt ovat erityinen rack panel -tyyppi, jossa on kaapeliläpivientejä – usein kumilistoina, harjalistoina tai aukkoina, joiden kautta kaapelit voidaan viedä rackiin ja sieltä ulos. Tämä on tehokas ratkaisu, kun haluat pitää etupuolen siistinä mutta silti säilyttää joustavan pääsyn irtokaapeleihin, kuten virtajohtoihin, väliaikaisten kokoonpanojen signaalikaapeleihin tai verkkoyhteyksiin. Kaapelilevyt auttavat samalla suojaamaan kaapeleita teräviltä reunoilta, jolloin kulumisen ja katkeamisen riski pienenee.

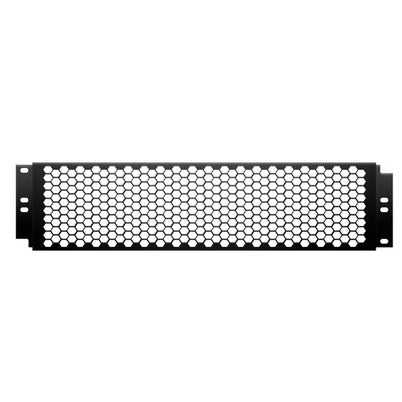

Ilmanvaihtopaneelit on suunniteltu raoilla tai perforoinnilla, jotka varmistavat ilmankierron rackissa. Niitä on tyypillisesti 1U- tai 2U-paneeleina, joko litteinä tai U-mallisina. U-malliset paneelit tuovat hieman lisätilavuutta ja niitä voidaan käyttää luomaan etäisyyttä lämmönlähteiden ja muiden laitteiden väliin, jotta lämpö pääsee helpommin poistumaan. Valinta vaakasuuntaisten ja pystysuuntaisten ilmanvaihtorakojen välillä liittyy pääasiassa sijoitteluun ja muotoiluun – toiminnallisesti kyse on siitä, että lämmin ilma saa luonnollisen poistumistien rackista, usein ylöspäin.

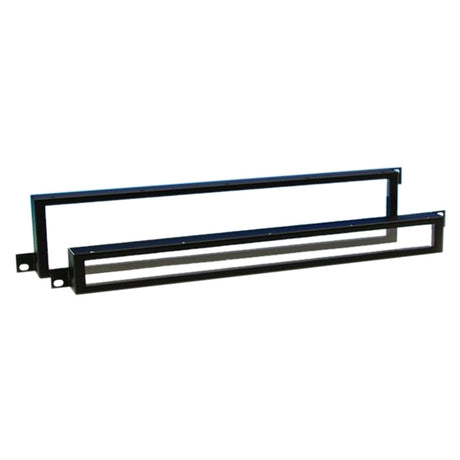

Suojapaneelit, joissa on esimerkiksi pleksilasi-etupinta, yhdistävät fyysisen suojan ja visuaalisen näkyvyyden. Niitä voidaan käyttää esimerkiksi suojaamaan efektiyksiköiden, prosessorien tai mixerien painikkeita ja asetuksia, joita säädetään harvoin käytön aikana, mutta joiden on silti oltava luettavissa. Tällainen paneeli asennetaan laitteen eteen, ja siinä on tyypillisesti sopiva syvyys, jotta säätimet eivät kosketa paneelia, mutta ovat silti suojassa tahattomalta kosketukselta.
Suositut brändit SoundStoreXL:llä
Rack-paneelien ja lisävarusteiden kategoriassa SoundStoreXL tekee yhteistyötä erityisesti valmistajien kanssa, jotka tunnetaan touring-, asennus- ja ammattimaisen äänituotannon parissa. Nämä valmistajat panostavat kestävään rakenteeseen, standardoituihin mittoihin ja harkittuun asennettavuuteen, jotta rack kestää vuosien päivittäisen käytön.
Jotkut valmistajat tunnetaan erityisesti joustavista rack-paneeleista D-tyypin aukotuksilla, peitelevyistä monissa eri U-korkeuksissa sekä kaapelipaneeleista, joissa on käytännöllinen kaapeliläpivienti. Toiset ovat erikoistuneet raskaisiin rack-kiskoihin, tukeviin rack-profiileihin sekä lisävarusteisiin, kuten häkkimuttereihin ja ruuveihin, joiden avulla on helppo rakentaa kokonaisia rack-järjestelmiä alusta alkaen.
SoundStoreXL:ltä löytyviä brändejä yhdistää panostus standardoituun 19" yhteensopivuuteen ja ammattitason laatuun koristeellisten ratkaisujen sijaan. Tämä tarkoittaa, että paneelit, kiskot ja lisävarusteet sopivat yhteen sarjojen välillä ja niitä voi yhdistellä vapaasti. Voit siis huoletta sekoittaa eri paneelityyppejä samaan rackiin tinkimättä istuvuudesta tai vakaudesta.
Useilla toimittajilla on juuret live- ja touring-alalla, jossa laitteisto altistuu kovalle rasitukselle, tiheälle kuljetukselle sekä nopealle kasaamiselle ja purkamiselle. Kokemus näkyy yksityiskohdissa: pyöristetyt reunat, viimeistelty jauhemaalaus, IEC-standardien mukaiset tarkat rei’itykset sekä harkitut ratkaisut sekä rackin etu- että takapuolelle. Tämä tekee rack-paneeleista sopivia niin ammattimaisille äänentoistoyrityksille, asennusliikkeille, teattereille, live-esiintymislavoille kuin vaativille kotikäyttäjillekin.
Käyttöskenaariot
Rackpaneeleilla on keskeinen rooli monenlaisissa seteissä. Työskenteletpä live-äänen, studiotuotannon, AV-asennusten tai IT/palvelinten parissa, samat perusperiaatteet toistuvat: rakenne, turvallisuus ja selkeys. Tässä on joitakin tyypillisiä skenaarioita ja miten rackpaneeleja käytetään käytännössä.
Live- ja touring-räkeissä ääntä varten rackpaneeleja käytetään usein kokoamaan kaikki tarvittavat liitännät etupuolelle. Näitä voivat olla XLR-tulot ja -lähdöt mikrofoneille ja lavarasioille, kaiutinlähdöt PA-järjestelmään sekä liitännät valojen ohjaukseen DMX:n tai verkon kautta. D-tyypin paneelien ja sokkopaneelien yhdistelmä mahdollistaa rackin tarkan räätälöinnin tuotantokohtaisesti, samalla kun käyttämättömät aukot suljetaan turvallisesti. Tuuletuspaneelit sijoitetaan strategisesti tehokkaiden vahvistimien ja virranjakelun viereen, jotta ilmavirtaus pysyy oikeana suurilla kuormituksilla.
Studiokäytössä rackpaneeleja hyödynnetään usein siistin ja loogisen patch-pisteen luomiseksi kontrollihuoneen ja äänityshuoneen välille. D-tyypin aukotuksilla varustettu patchpanel voidaan tällöin varustaa yhdistelmillä XLR/jack-liittimiä, verkkoliittimillä ja muilla kytkennöillä, jolloin kaikki kaapelit kootaan yhteen paikkaan. Tämä tekee laitteiston uudelleenjärjestelystä ja erilaisten signaaliketjujen rakentamisesta paljon nopeampaa, samalla kun rack pysyy siistinä ja helppona työskennellä – myös pienemmissä kotistudioissa.
Kiinteissä AV-asennuksissa neuvottelutiloissa, kirkoissa, opetustiloissa ja teattereissa rackpaneeleja käytetään luomaan pysyviä liitäntäpisteitä mikrofoneille, näytöille, projektoreille ja soittimille. Tällöin on tärkeää, että paneelit on merkitty selkeästi ja että myös ei-teknisten käyttäjien on helppo käyttää niitä. Sokkopaneeleja käytetään sulkemaan tekniset osiot, joihin ei saa koskea, kun taas käytettävissä olevat liitännät kootaan yhteen tai useampaan selkeään liitäntäkenttään. Tarramerkintöjen ja selkeän tekstin avulla voidaan saavuttaa erittäin käyttäjäystävällinen ratkaisu.
IT- ja serveriräkeissä rackpaneeleja käytetään kaapeliläpivienteihin, lisäilmanvaihtoon ja käyttämättömien rack-yksikköpaikkojen sulkemiseen. Vaikka painopiste on täällä tyypillisesti verkossa ja palvelimissa, samat periaatteet pätevät kuin ääni- ja valokalustossa: avoimet aukot voivat heikentää ilmankiertoa, lisätä pölyä ja aiheuttaa epäjärjestystä, kun taas hyvin suunnitellut kaapelipaneelit ja tuuletuspaneelit voivat parantaa jäähdytystä ja kaapelointia merkittävästi. Monet yhdistävät etupuolen kaapelipaneelit väleihin asennettaviin sokkopaneeleihin ohjatakseen ilmavirran alhaalta ylös rackin läpi.
Myös pienemmät setit, joissa on esimerkiksi rack-asennettavia tietokoneita, rack PC, mediaservereitä tai soittimia, voivat hyötyä huomattavasti yksinkertaisista rackpanelista. Yksittäinen etupaneeli kaapeliläpiviennillä tai muutamalla D-tyypin liittimellä voi tehdä laitteiden kytkemisestä paljon helpompaa ilman, että rackin taakse tarvitsee päästä joka kerta. Tämä vähentää liittimien kulumista ja pienentää väärinkytkentöjen riskiä.
Ohjelmisto ja yhteensopivuus (tarvittaessa)
Itse rack-paneelit ovat laitteistokomponentteja ilman ohjelmistoa, mutta ne ovat usein osa setuppeja, joissa useiden järjestelmien on toimittava saumattomasti yhdessä – ääni, valot, verkko, ohjaus ja tietokonejärjestelmät. Siksi on tärkeää suunnitella yhteensopivuus ja signaalireitit ennen kuin poraat lisäreikiä tai asennat liittimiä paneeleihin.
Äänituotannossa Hylypaneelit yhdistävät tyypillisesti mikrofonit, instrumentit ja outboard-laitteet miksereihin, audio-interfaceihin ja tietokoneisiin, joissa ajetaan DAW-ohjelmistoa. Tässä on eduksi ajatella standardoituja liitintyyppejä jo alusta alkaen, kuten balansoituja XLR- tai TRS-yhteyksiä, jotta vältytään adapteriratkaisuilta, jotka voivat myöhemmin aiheuttaa vikoja. Kun kokoat kaikki liitännät yhteen tai muutamaan paneeliin, pysyt helpommin perillä siitä, mitkä tulo- ja lähtöliitännät on kytketty DAW:si mihinkin kanaviin.
Valo- ja AV-ohjauksessa Hylypaneelit käytetään usein DMX-, verkko- ja ohjaussignaalien tuomiseksi siihen paikkaan, jossa teknikko työskentelee. Tällöin on tärkeää erottaa eri kaapelityypit ja noudattaa asennussuosituksia, esimerkiksi käyttää datasignaaleille tarkoitettuja kaapeleita ja liittimiä sekä erottaa virta- ja signaalikaapelit toisistaan aina kun mahdollista. D-tyypin aukotuksilla varustetut Hylypaneelit mahdollistavat sekä perinteisten DMX-liittimien että nykyaikaisten verkkoliittimien asentamisen samaan paikkaan.
Jos käytät rack-asennettavia tietokoneita tai rack PC:tä äänen, valojen tai AV:n ohjaukseen, voi olla käytännöllistä tuoda sekä USB-, verkkoyhteydet että mahdolliset näyttösignaalit etupaneeliin, jotta sinun ei tarvitse mennä rackin taakse jokaista kytkentää varten. Kun suunnittelet tämän alusta alkaen, varmistat, että kokonaisjärjestelmää on helppo käyttää ja että kaikki tarvittavat liitännät ovat saatavilla ilman, että vakaudesta tai turvallisuudesta tingitään.
FAQ – usein kysytyt kysymykset
Mikä on rack-paneli, ja mihin sitä käytetään?
Rack-paneli on 19" rack-kaappien ja rack-laukkujen etulevy, jota käytetään liittimien asennukseen, kaapeliläpivienteihin, ilmanvaihtoon tai peitelevynä sulkemaan käyttämättömiä korkeusyksiköitä. Hylypaneelit kokoavat liitännät yhteen paikkaan, suojaavat laitteita ja kaapeleita sekä auttavat pitämään rackin siistinä ja turvallisena.
Minkälaisia rack-paneeleita on olemassa?
Yleisimmät tyypit ovat peitelevyt, kaapelipaneelit, D-tyypin aukotuksilla varustetut paneelit runkoliittimiä varten, tuuletuspaneelit sekä suojapaneelit, joissa on esimerkiksi plexilasinen etulevy. Niitä on saatavana eri U-korkeuksina, joten ne voidaan sovittaa sekä pieniin että suuriin rackeihin.
Miten valitsen setupiini oikean rack-panelin?
Aloita määrittelemällä tarpeesi: haluatko peittää aukkoja, koota liittimet yhteen, viedä kaapeleita sisään ja ulos vai parantaa ilmanvaihtoa? Valitse sen jälkeen oikea korkeus (1U, 2U jne.), haluttu materiaali ja sopiva aukotustyyppi. Joustavissa liitäntäpaneeleissa D-tyypin aukotukset ovat usein monipuolisin valinta, kun taas peitelevyjä ja tuuletuspaneeleja käytetään vastaavasti sulkemiseen ja jäähdytykseen.
Miten räkkipaneeli asennetaan?
Räkkipaneeli asennetaan yleensä 19" räkin pystysuoriin räkkikiskoihin standardeilla räkkiruuveilla ja tarvittaessa häkkimuttereilla. Asetat paneelin halutulle korkeudelle, kohdistat reiät kiskojen reikiin ja kiinnität sen ruuveilla. Jos paneeliin tulee asentaa liittimiä, tämä tehdään tyypillisesti ennen kuin paneeli ruuvataan kiinni räkkiin, jotta sinulla on paremmin työtilaa liittimien ja kaapeleiden asentamiseen.
Mitä eroa on rack power panel -ratkaisulla ja tavallisella pistorasiapaneelilla?
Rack power panel on suunniteltu nimenomaan asennettavaksi 19" räkkeihin, ja sen mitoitus noudattaa U-standardeja, jotta se sopii yhteen muun räkkiin asennettavan laitteiston kanssa. Se yhdistää usein useita pistorasioita, mahdollisesti kytkimillä tai merkkivaloilla, kestävään rakenteeseen, joka soveltuu ammattikäyttöön. Tavallinen pistorasiapaneeli ei välttämättä ole sovitettu räkkiasennukseen, ja se voi siksi vaatia erilliset kiinnikkeet tai muokkauksia, jotta se saadaan asennettua siististi ja turvallisesti räkkiin.
Mihin minun kannattaa kiinnittää huomiota räkkipaneelien huollossa?
Huolto tarkoittaa pääasiassa puhdistusta, ruuvien uudelleenkiristystä sekä liittimien ja kaapeleiden tarkistusta. Pyyhi paneelit säännöllisesti pölystä, tarkista että kaikki ruuvit ovat tiukalla ja varmista, etteivät kaapelit ole puristuksissa tai että niissä ei ole kulumajälkiä läpivientien kohdalla. Tuuletuspaneeleissa on tärkeää pitää aukot vapaina pölystä ja liasta, jotta ilmankierto ei heikkene.
Osta räkkipaneelit turvallisesti SoundStoreXL:stä
SoundStoreXL:stä löydät huolellisesti valikoidun kattauksen räkkipaneeleja, peitelevyjä, kaapelilevyjä, tuuletuspaneeleja ja lisätarvikkeita ammattilaiskäyttöön tarkoitettuihin 19" räkkikaappeihin. Valikoima on koottu vakauden, yhteensopivuuden ja käytännöllisyyden ehdoilla live-, studio- ja asennusympäristöihin.
Voit yhdistellä paneeleja eri U-korkeuksilla ja materiaaleilla, jotta räkkisi on juuri niin joustava ja selkeä kuin tarvitset. Rakensitpa uutta vahvistinräkkiä, päivitit studioräkkiä tai jäsensit AV- tai IT-asennusta, löydät sopivat paneelit ja lisätarvikkeet samoissa standardimitoissa.
SoundStoreXL tarjoaa tanskankielistä asiakaspalvelua, jolla on tuntemusta ammattilaiskäyttöön tarkoitetusta äänentoistosta, valosta ja AV-ratkaisuista, jotta saat apua juuri projektiisi sopivien räkkipaneelien valintaan. Yhdistettynä turvalliseen asiointiin ja nopeaan toimitukseen tämä on takuusi vakaalle ja tulevaisuuden tarpeet huomioivalle räkkiratkaisulle, joka toimii luotettavasti vuosien ajan.
