DMX jakajat

DMX-jakajat vakaaseen ja ammattimaiseen signaalinjakoon

DMX-jakaja jakaa signaalin DMX-ohjaimeltasi useille erillisille linjoille. Tämä tekee valaistusasetuksesta vakaamman ja selkeämmän, erityisesti silloin, kun käytössä on paljon valoja, pitkiä kaapelivetoja tai useita alueita lavalla tai kiinteässä asennuksessa.

SoundStoreXL:stä löydät DMX-jakajia muun muassa tuotemerkeiltä Eurolite, Cameo, Chauvet, Light4Me ja AFX. Valikoimaan kuuluu sekä kompakteja malleja liikkuviin kokoonpanoihin että räkkiasennettavia ratkaisuja suuremmille lavoille, teattereihin, klubeille ja pysyviin asennuksiin.

Mikä on DMX-jakaja?

DMX-jakaja vastaanottaa yhden tulevan DMX-signaalin ja jakaa sen useille erillisille lähdöille. Jokainen lähtö voi tämän jälkeen välittää signaalin omaan valojen ja efektien ketjuunsa.

Tämä tarkoittaa esimerkiksi sitä, että voit lähettää yhden linjan lavan vasemmalle puolelle, yhden oikealle puolelle ja kolmannen lavan takaosan valoille. Kaikkia laitteita ohjataan edelleen samasta ohjaimesta, mutta signaalireitit on jaettu käytännöllisemmin.

Miksi käyttää DMX-jakajaa?

Pienemmässä kokoonpanossa valot voidaan usein yhdistää suoraan peräkkäin DMX-kaapeleilla. Tätä menetelmää kutsutaan daisy chaining -ketjutukseksi, ja se toimii hyvin, kun ketju on lyhyt ja sisältää vain muutaman laitteen.

Kun kokoonpano kasvaa, pitkä yhtenäinen ketju voi kuitenkin olla alttiimpi häiriöille. Huono kaapeli tai yhden valon vika voi pahimmillaan vaikuttaa kaikkiin seuraaviin laitteisiin. Jakaja jakaa järjestelmän useisiin linjoihin, jolloin viat on helpompi paikantaa ja rajoittaa.

• Jakaa yhden DMX-signaalin useille erillisille lähdöille.
• Tekee suurista valaistusasetuksista selkeämpiä.
• Vähentää koko järjestelmään vaikuttavien vikojen riskiä.
• Voi regeneroida ja vahvistaa DMX-signaalia.
• Tekee kaapeloinnista joustavampaa.

Galvaaninen erotus suojaa DMX-järjestelmääsi

Monissa ammattikäyttöön tarkoitetuissa DMX-jakajissa on galvaanisesti erotetut lähdöt. Tämä tarkoittaa, että lähdöt on erotettu sähköisesti toisistaan ja tulosta.

Jos yhdellä linjalla ilmenee sähköhäiriöitä, jännite-eroja tai vikoja, erotus vähentää ongelman leviämisen riskiä muualle järjestelmään. Tämä on erityisen tärkeää live-tuotannoissa ja kiinteissä asennuksissa, joissa toimintavarmuus on ratkaisevaa.

Ammattikäyttöön eristetyillä lähdöillä varustettu malli on siksi yleensä parempi valinta kuin täysin yksinkertainen passiivinen jakaja.

DMX-jakaja vai tavallinen kaapelijako?

DMX-signaalia ei pitäisi jakaa tavallisella Y-kaapelilla. DMX on digitaalinen signaali, ja passiivinen jako voi aiheuttaa heijastuksia, epävakaata tiedonsiirtoa ja satunnaisia vikoja valoissa.

Aktiivinen DMX-jakaja sen sijaan puskuroi ja regeneroi signaalin ennen sen lähettämistä eteenpäin. Jokainen lähtö saa näin oikean ja vakaan DMX-signaalin, joka voidaan välittää oman kaapelisarjansa kautta.

Kuinka monta lähtöä tarvitset?

DMX-jakajia on tyypillisesti saatavana kahdella, neljällä, kuudella tai kahdeksalla lähdöllä. Oikea määrä riippuu valojen sijoittelusta ja siitä, kuinka monta erillistä kaapelisuuntaa haluat.

Pienempi kahden tai neljän lähdön malli sopii usein hyvin liikkuville DJ:ille, pienemmille lavoille ja bändeille. Teattereissa, klubeilla ja suuremmissa tuotannoissa kuusi tai kahdeksan lähtöä voi tarjota joustavamman rakenteen.

Voi olla hyödyllistä valita jakaja, jossa on enemmän lähtöjä kuin tällä hetkellä tarvitset. Näin järjestelmää voidaan myöhemmin laajentaa ilman laitteen vaihtamista.

3-napainen vai 5-napainen DMX?

DMX-laitteissa käytetään sekä 3- että 5-napaisia XLR-liittimiä. Viisinapainen XLR on DMX512:n virallinen standardi, kun taas kolminapainen XLR on hyvin yleinen DJ-valoissa ja pienemmissä lavalaitteissa.

Tarkista siksi ohjaimesi, valojesi ja kaapeleidesi liitintyyppi ennen jakajan valintaa. Joissakin malleissa on molemmat liitintyypit, kun taas toiset vaativat sopivan sovittimen.

Valikoimastamme löydät kaapeleita ja liitäntöjä erilaisiin kokoonpanoihin DMX-kaapeleiden joukosta.

Räkkiasennettava vai kompakti DMX-jakaja?

Kompaktit jakajat

Kompakti jakaja on helppo kuljettaa ja sijoittaa lähelle valoja. Se sopii hyvin liikkuville DJ:ille, pienempiin tapahtumiin, bändeille ja väliaikaisiin asennuksiin, joissa laitteet kootaan ja puretaan usein.

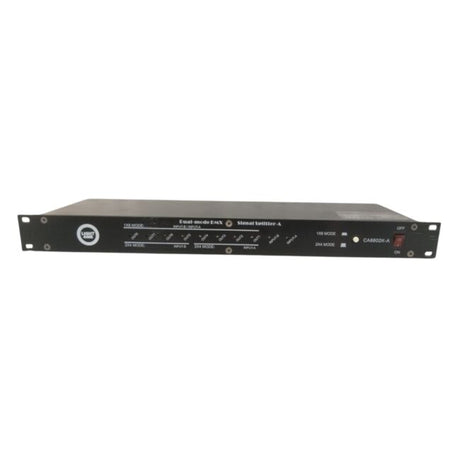

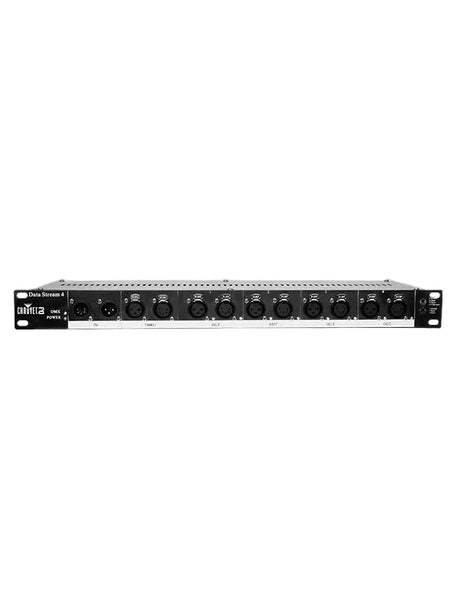

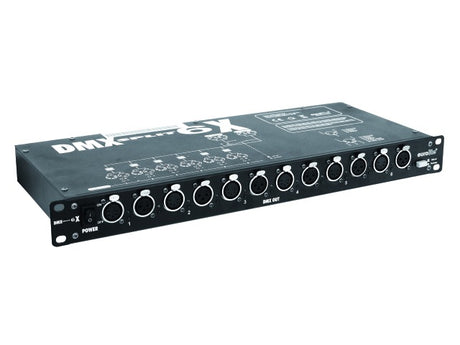

Räkkiasennettavat jakajat

Räkkimallit sopivat kiertueille, teattereihin, konserttipaikoille ja kiinteisiin asennuksiin. Ne voidaan asentaa yhdessä ohjainten, virranjakelun ja muiden teknisten laitteiden kanssa, jolloin koko järjestelmä pysyy koottuna ja suojattuna.

Suuremmissa lava-asennuksissa jakaja voi toimia infrastruktuurin keskeisenä osana yhdessä lavan ja trussin, kaapeleiden ja valaistuksen ohjauksen kanssa.

DMX-jakajat lavoille, teattereihin ja tapahtumiin

Lavalla DMX-jakajaa voidaan käyttää valojen jakamiseen loogisiin alueisiin. Yksi lähtö voidaan ohjata esimerkiksi PAR-valoille, toinen moving heads -valoille ja kolmas efektivaloille tai yleisövalaistukseen.

Tämä helpottaa sekä asennusta että vianetsintää. Jos yksi linja vikaantuu, valaistuslaitteiston muut osat voivat jatkaa toimintaansa.

Kiinteissä asennuksissa, kuten teattereissa, klubeilla, kirkoissa ja konferenssitiloissa, jakajia käytetään usein signaalin jakamiseen eri huoneiden, telineiden tai alueiden välillä.

DMX-jakaja ja langaton DMX

Jakaja voidaan yhdistää myös langattomaan DMX:ään. Voit esimerkiksi viedä osan lähdöistä kaapeleilla ja liittää langattoman lähettimen toiseen lähtöön.

Näin voit säilyttää vakaan langallisen yhteyden järjestelmän tärkeimpiin osiin ja käyttää langatonta siirtoa alueilla, joilla kaapelointi on hankalaa.

Sijoittaminen ja terminointi

Jakaja sijoitetaan yleensä ohjaimen lähelle tai keskeiseen paikkaan, jossa kaapelit jaetaan eri suuntiin. Jokaisesta lähdöstä vedetään erillinen DMX-linja asianmukaisille valoille.

Jokainen linja tulisi päättää asianmukaisella terminoinnilla viimeisen laitteen kohdalla. DMX-terminaattori auttaa estämään signaalin heijastuksia erityisesti pitkissä kaapeleissa ja suuremmissa asennuksissa.

Rakenna täydellinen valaistuksen ohjausjärjestelmä

DMX-jakaja on tärkeä osa suurempia valaistuksen ohjausjärjestelmiä. Yhdistä se sopivaan DMX-ohjaimeen, asianmukaisiin DMX-kaapeleihin ja tarvittaessa valaistuksen ohjauksen liitäntöihin.

Jos haluat tallentaa ja toistaa valmiin shown ilman tietokonetta, tutustu myös DMX-tallentimien valikoimaamme.

Oikealla DMX-jakajalla saat joustavamman, vakaamman ja toimintavarmemman signaalinjaon sekä pieniin että suuriin valaistusasetuksiin.
