XLR-liittimet ja -kytkimet

XLR-liitin

XLR-liitin on ammattitason audioliitin, jota käytetään balansoitu audiosignaalien siirtämiseen esimerkiksi mikrofonien, mixereiden, äänikorttien, vahvistimien ja kaiuttimien välillä. Kun näet tukevan, pyöreän liittimen, jossa on 3 pinniä tai 3 reikää äänilaitteessa, se on lähes aina XLR-liitin. Se on suunniteltu tarjoamaan vakaa liitäntä, matala kohinataso ja korkea toimintavarmuus – sekä studiossa että lavalla.

Nykyään XLR-liittimiä käytetään kansainvälisenä standardina ammattitason audioliitännöille, ja niitä löytyy kaikesta yksinkertaisista podcast-kokoonpanoista suuriin konserttituotantoihin.

Mihin XLR-liittimiä käytetään – ja kenelle ne ovat relevantteja?

XLR-liittimiä käytetään pääasiassa ääneen, koska ne voivat välittää balansoitu signaalin. Tämä tarkoittaa, että kaapeleista ja ympäristöstä tuleva kohina ja hurina vähenevät merkittävästi, ja saat puhtaamman ja vakaamman signaalin. Siksi XLR-liitin on ensisijainen valinta käytännössä kaikessa ammattilaisäänitekniikassa, jossa halutaan toimintavarma ääni ilman häiriöitä.

XLR-liitin on erityisen relevantti seuraaville:

• Muusikot ja laulajat, jotka käyttävät XLR-mikrofonia ja tarvitsevat liitännän PA-järjestelmään tai mixeriin.
• DJ:t, jotka haluavat vakaat yhteydet mixeristä aktiivikaiuttimiin tai stageboxiin.
• Studiot, sekä kotistudiot että ammattistudiot, joissa XLR-kaapait yhdistävät mikrofonit, preampit, äänikortit ja monitorit.
• Konferenssi- ja asennusteknikot, jotka työskentelevät puheäänen, neuvottelutilojen ja kiinteiden asennusten parissa.
• Teattereiden, keikkapaikkojen ja tapahtumien teknikot, joille pitkät kaapelivedot ja korkea luotettavuus ovat välttämättömiä.

Kaikille yhteistä on tarve korkealaatuiselle äänelle, vakaille liitännöille ja laitteille, jotka kestävät päivittäistä käyttöä. Tässä XLR-liitin ja XLR-kaapeli ovat koeteltu ratkaisu.

XLR-liittimen tausta ja miksi siitä tuli standardi

XLR-liittimen tarina alkaa ammattilaisäänimaailmasta, jossa tarvittiin järeä liitin, joka kestää päivittäistä käyttöä lavoilla ja studioissa. XLR-liittimen varhaiset versiot kehitettiin broadcast- ja äänituotantokäyttöön, ja lukitusmekanismin, tukevan metallirungon ja balansoitu signaalin yhdistelmä teki niistä nopeasti suosittuja.

Ajan myötä XLR-liitin vakiintui mikrofoneissa ja muissa pro audio -laitteissa. Mixereiden, stageboxien, äänikorttien, aktiivikaiuttimien ja kiinteiden asennusten valmistajat ottivat XLR-liittimen käyttöön, koska se vähentää kohinaa ja varmistaa yhtenäisen, mekaanisesti kestävän kytkennän. Nykyään XLR-liitin on standardi, kun puhutaan ammattilaiskäytön balansoituista audioliitännöistä – pienistä klubikeikoista suuriin areenoihin.

Rakenne, XLR-liitännät ja pinout

Klassinen äänikäyttöön tarkoitettu XLR-liitin on 3-napainen. Sitä on saatavana XLR uros- ja XLR naaras -versiona, ja rakenne on yhdenmukainen valmistajasta riippumatta, joten voit yhdistää eri valmistajien XLR-liittimiä ja XLR-kaapeleita ilman ongelmia. Tämä on tärkeä osa syytä siihen, että XLR-liittimistä on tullut maailmanlaajuinen standardi.

Tyypillisessä 3-napaisessa XLR-liittimessä on tämä pinout, jota kuvataan usein XLR-liitinkaaviona:

• Pin 1: Suoja/maa – yhdistää kaapelin suojauksen runkoon ja suojaa häiriöiltä.
• Pin 2: Hot (+) – balansoituun signaaliin kuuluva positiivinen signaalipinni.
• Pin 3: Cold (–) – balansoituun signaaliin kuuluva negatiivinen signaalipinni.

Balansoitu signaali toimii siten, että signaali lähetetään sekä pin 2:n että pin 3:n kautta vastakkaisella polariteetilla. Kaikki matkalla mukaan tarttuva häiriö osuu yhtä paljon molempiin johtimiin ja kumoutuu siksi vastaanottimessa lähes kokonaan. Juuri tämä ominaisuus tekee XLR-liittimistä ja XLR-kaapelista ihanteellisia pidemmille kaapelivedoille ja vaativiin ympäristöihin.

Uros vai naaras – XLR-liitintyypien ero

Kun suunnittelet XLR-liitinliitäntöjäsi, on tärkeää tuntea ero XLR uros- ja XLR naaras -liittimien välillä. Laitteissa ja kaapeleissa niitä käytetään johdonmukaisesti tietyillä tavoilla, jotta signaalin suunta on looginen ja yhtenäinen.

• XLR-naarasliitin (rei’illä) toimii tyypillisesti tulona esimerkiksi mixereissä, äänikorteissa ja stageboxeissa. Kaapeleissa XLR naaras on yleensä mikrofonin päässä.
• XLR-urosliitin (pinneillä) toimii lähtönä esimerkiksi mikrofoneissa, DI-bokseissa ja lähettimissä. Kaapeleissa XLR uros on tyypillisesti mixer:n tai vahvistimen päässä.

Jos sinulla on XLR-kaapeli, jossa on toisessa päässä naaras ja toisessa uros, se sopii valtaosassa tapauksista suoraan XLR-mikrofonin ja mixer:n tai äänikortin väliin. Monimutkaisemmissa kokoonpanoissa voit käyttää XLR-adaptereita sovittamaan XLR uros → XLR naaras tai muihin liitintyyppeihin.

4-pin XLR-liittimet ja muut versiot

Klassisen 3-napaisen ääniliittimen lisäksi on olemassa myös 4-pin XLR-liittimiä ja muita pin-konfiguraatioita. Niitä käytetään erityistehtäviin, joissa tarvitaan lisäyhteyksiä samassa liitintyypissä ja samassa kestävässä rakenteessa.

• 4-pin XLR-liittimiä voidaan käyttää esimerkiksi virransyöttöön, intercom-järjestelmiin tai erikoistuneisiin audio/video-laitteisiin.
• Muita multi-pin XLR -versioita käytetään erikoisasennuksissa, joissa halutaan koota useita yhteyksiä yhteen kestävään liittimeen.

Jos tarvitset 4-pin XLR-liittimiä tai muita erikoisversioita, on tärkeää tuntea laitteesi tarkka pinout ja käyttötarkoitus, koska liitännät eivät ole standardoitu samalla tavalla kuin 3-napainen XLR äänelle.

XLR-kaapeli ja tyypilliset käyttökohteet – mikrofonista kaiuttimeen

XLR-liitin on harvoin yksinään; se on osa XLR-kaapelia. XLR-liittimen ja laadukkaan kaapelin yhdistelmä on käytännössä ratkaiseva vakaan ja vähäkohinaisen ääniliitännän kannalta. Monet kysyvät: Onko XLR-kaapeleissa eroja? Kyllä, eroja on – niin mekaanisessa laadussa, suojauksessa, johdinmateriaalissa kuin joustavuudessakin.

• Mikrofoneille käytetään tyypillisesti joustavia, hyvin suojattuja XLR-kaapeleita, jotta vältät häiriöt ja kaapelirutinan lavalla tai studiossa.
• Mixerin ja aktiivikaiuttimien välillä käytetään usein pidempiä XLR-kaapeleita, joissa alhainen kohina ja kestävyys ovat tärkeitä, erityisesti lavakäytössä ja asennuksissa.
• Studioissa preampit, äänikortit ja monitorit kytketään lyhyemmillä, korkealaatuisilla XLR-kaapeleilla, jotta signaali säilyttää yksityiskohdat ja dynamiikan.

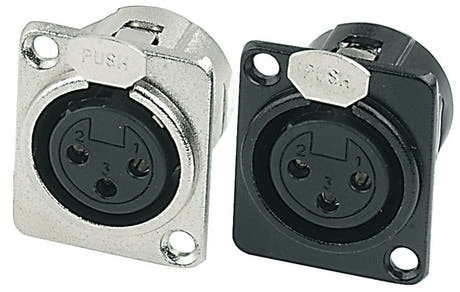

• Asennuksissa ja kiinteissä kokoonpanoissa voidaan käyttää seiniin asennettuja XLR-paneeliliittimiä sekä stageboxeja, joissa on kiinteät kaapelit kaapelikouruissa tai putkituksissa.

XLR-kaapeleiden erot eivät siis liity pelkästään liittimiin, vaan myös kaapelin rakenteeseen, suojauksen tyyppiin ja kestävyyteen. Valitsemalla hyvän XLR-kaapelin vältät arjessa paremmin häiriöt, vialliset liitokset ja katkenneet johdinlangat.

XLR–jack, phono ja mini jack – adapterit ja sovitteet

Monissa kokoonpanoissa sinun täytyy yhdistää XLR-liittimillä varustettu ammattikalusto muihin ääniliittimiin, kuten jackiin, phonoihin tai mini jackiin. Tällöin voit käyttää tarpeen ja kokoonpanon mukaan joko yhdistelmä-XLR-kaapelia tai XLR-adapteria.

• XLR–jackia käytetään, kun haluat kytkeä XLR-laitteita balansoituihin 6,3 mm jack-tuloihin, esimerkiksi äänikorttiin tai mixereihin.
• XLR–phonoa käytetään, kun tarvitset balansoidusta XLR-lähdöstä balansoitamattomaan RCA-tuloon, esimerkiksi hi-fi-vahvistimeen tai kuluttajalaitteisiin.
• XLR to mini jack -ratkaisua käytetään usein mikrofonin tai linjatason signaalien kytkemiseen kameroihin, tallentimiin tai kannettaviin laitteisiin.
• XLR-adapteri voi olla irrallinen (liitin–liitin) tai integroitu lyhyeen kaapelinpätkään käytännön tarpeista riippuen.

Moni kysyy: Mitä RCA tarkoittaa? RCA on nimitys tutuille phono-liittimille, joita käytetään tyypillisesti hi-fi- ja kuluttajalaitteissa balansoitamattomaan stereoääneen. Kun siirryt XLR-liitännästä phono-liitäntään, muutat yleensä balansoidun signaalin balansoitamattomaksi. Se on täysin normaalia, mutta vaatii oikean kaapelin tai oikean XLR-adapterin, jotta vältät hurinan ja häiriöt.

Vertailu: XLR-liitin vs. jack, phono, optinen ja HDMI

Ääniliittimiä on monia tyyppejä, ja voi olla vaikea hahmottaa, milloin kannattaa valita mitäkin. XLR-liittimet on kehitetty analogiselle, balansoidulle äänelle ammattikäytössä. Jack ja phono ovat usein käytössä yksinkertaisemmissa tai kuluttajapainotteisissa ratkaisuissa, kun taas optinen ja HDMI käsittelevät ensisijaisesti digitaalisia signaaleja.

• XLR-liitin vs. jack: Balansoitu XLR-liitin tarjoaa tyypillisesti paremman häiriönvaimennuksen kuin balansoimaton jack, erityisesti pitkissä kaapelivedoissa. Balansoidut jack-tulot voivat kuitenkin vastata XLR:ää, jos niitä käytetään oikein.
• XLR-liitin vs. phono: Phono/RCA on balansoimaton ja herkempi häiriöille. XLR on suositeltava, kun kaapelivedot ovat pidempiä tai ympäristö on sähköisesti häiriöinen.
• XLR-liitin vs. optinen: Optinen käyttää digitaalista, valoon perustuvaa signaalia ja on immuuni sähkömagneettiselle häiriölle. Sitä käytetään tyypillisesti hi-fi- ja kotiteatterikäytössä, ei mikrofoneille ja analogiseen pro-audioon.
• XLR-liittimet vs. HDMI: HDMI on digitaalinen multimedialiitäntä sekä äänelle että kuvalle. Sitä ei ole tarkoitettu mikrofonille tai line-signaaleille perinteisessä mielessä, vaan AV-yhteyksiin esimerkiksi tietokoneen, TV:n ja vahvistimen välillä.

Usein kysytty kysymys on: Kumpi on parempi äänelle, optinen vai HDMI? Se riippuu käyttötarkoituksesta. Digitaaliseen ääneen esimerkiksi mediasoittimen ja vahvistimen välillä sekä optinen että HDMI voivat olla hyviä vaihtoehtoja. Ammattitason analogisessa äänen tuotannossa ja livekäytössä XLR-liittimet ja XLR-kaapeli ovat kuitenkin edelleen vakain ja joustavin ratkaisu.

Näin valitset oikeat XLR-liittimet ja kaapelit

Kun valitset XLR-liittimiä ja XLR-kaapelia, on tärkeää lähteä liikkeelle omasta konkreettisesta setupista ja vaatimuksistasi laadun, joustavuuden ja kestävyyden osalta. Monet vertaavat ehkä valikoimaa laajan elektroniikkaliikkeen tarjontaan, mutta ammattilaiskäyttö vaatii tyypillisesti kohdennetumpia ratkaisuja.

• Määritä pituus: Pitkät kaapelivedot vaativat hyvän suojauksen ja jämäkän kaapelirakenteen, kun taas lyhyet patch-kaapelit voivat olla joustavampia ja ohuempia.
• Valitse liitintyyppi: Tarvitsetko suorat XLR-liittimet vai kulmamalliset XLR-liittimet, jotka ovat käteviä bag räkin takana, ahtailla lavoilla tai seinäpaneelien yhteydessä?
• Mieti käyttötarkoitus: Onko kyse kiinteästä asennuksesta, mobiilista livekäytöstä, studiosta vai harrastekäytöstä? Tämä vaikuttaa kaapelityypin ja kulutuskestävyyden valintaan.
• Laatu vs. hinta: Edulliset ratkaisut voivat toimia aluksi, mutta ammattitason kaapelit ja liittimet kestävät usein selvästi pidempään ja ovat toimintavarmempia.

Kun haet esimerkiksi “XLR-liitin elgiganten” tai “XLR-liitin thansen”, etsit usein nopeaa ja edullista ratkaisua. Vaativassa äänikäytössä kannattaa kuitenkin valita laitteet ja XLR-kaapeli, jotka on kehitetty nimenomaan pro-audio- ja lavakäyttöön, jotta minimoit käyttökatkojen ja kohinaongelmien riskin.

Kulmamalliset XLR-liittimet ja käytännölliset ratkaisut lavakäyttöön

Monissa kokoonpanoissa tila laitteiden takana, räkkikaapeissa tai lavan reunoilla on rajallinen. Tällöin kulmamallinen XLR-liitin on suuri etu. Se ohjaa kaapelin kulmaan suoraan taaksepäin menemisen sijaan, jolloin vähennät kaapelin vetoa ja riskiä, että liitin irtoaa.

• Räkkikaapeissa, joissa syvyys on rajallinen, kulmamalliset XLR-liittimet voivat olla ratkaiseva ero siistin, vakaan asennuksen ja ahtautuneen kaapelin välillä, joka voi rikkoutua.
• Lavalla kulmamallinen XLR-liitin voi vähentää riskiä, että liittimen päälle astutaan tai se vääntyy, erityisesti lattiarasioiden ja lavan reunojen läheisyydessä.
• Kompakteissa studiorigeissä kulmamalliset liittimet auttavat pitämään kaapeloinnin siistinä ja selkeänä.

Valitsemalla oikeanlaiset XLR-liittimet – suorat tai kulmamalliset – voit optimoida sekä kestävyyden että käytettävyyden kokoonpanossasi ja välttää kaapeleihin kohdistuvan turhan rasituksen.

Asennus ja XLR-liittimien asennus – tee se itse vai valmiit kaapelit?

Osa käyttäjistä haluaa asentaa XLR-liittimet itse, kun taas toiset valitsevat valmiiksi konfektoidut XLR-kaapelit. Molemmilla ratkaisuilla voidaan saavuttaa ammattitasoinen lopputulos, kun ne tehdään oikein. Tärkeintä on, että XLR-liittimien kytkennät ovat puhtaat, mekaanisesti vakaat ja juotokset on tehty huolellisesti.

• Tee-se-itse-ratkaisuissa kannattaa käyttää kunnollisia XLR-liittimiä, oikeaa johdinpoikkipintaa ja laadukasta juotostinaa.
• Suojavaippa ja johtimet tulee kuoria riittävästi, mutta ei niin paljon, että syntyy oikosulun riski pin 1:n, 2:n ja 3:n välillä.
• Liittimen vedonpoiston tulee olla kiristetty oikein, jotta kaapeli ei liikkeessä pääse vetämään juotoksia.
• Jos olet epävarma juotostekniikasta, valmiit XLR-kaapait ovat usein turvallisempi ja aikaa säästävämpi ratkaisu.

XLR-liittimien itse asentamisen etuna on joustavuus pituuksissa ja rakenteessa. Valmiiden kaapeleiden etu on, että ne on testattu ja ne ovat heti käyttövalmiita, ilman että sinun tarvitsee investoida työkaluihin ja juotosvarusteisiin.

Tyypilliset viat ja vianetsintä XLR-liittimissä ja kaapeleissa

Jopa hyvät XLR-kaapait voivat ajan myötä saada ongelmia, erityisesti jos niitä käytetään kovassa keikkakäytössä tai kelataan väärin. Tyypillisten vikojen tunteminen helpottaa XLR-kaapelin vianetsintää, kun ilmenee kohinaa tai katkoja.

• Rätinä äänessä: Voi johtua löysistä juotoksista XLR-liittimessä tai kaapeliviasta lähellä liitintä, jossa kaapeli taittuu eniten.
• Täysi signaalikatkos: Usein jonkin johtimen tai suojavaipan katkeaminen aiheuttaa yhteyden puuttumisen yhdestä tai useammasta pinnistä.
• Hurina tai kohina XLR-liittimessä: Voi syntyä, jos maadoitus (pin 1) on katkennut tai jos kaapeli kulkee lähellä virtakaapeleita ja voimakkaita sähkömagneettisia kenttiä.
• Väärin kytketyt pinnit: Kotijuotoksissa virheet XLR-liittimen kytkennöissä voivat aiheuttaa vaiheongelmia tai täysin virheellisen signaalin.

Kun kohtaat vian XLR-kaapelissa, voit testata toisella tunnetusti toimivalla kaapelilla rajataksesi ongelman. Jos sinulla on kaapelitesteri, näet nopeasti, ovatko kaikki pinnit oikein kytkeytyneet. Joissain tapauksissa nopea uudelleenjuotos voi pelastaa kaapelin, toisissa taas ajansäästön kannalta on järkevämpää vaihtaa se.

XLR-liittimien huolto ja puhdistus

Vaikka XLR-liittimet on suunniteltu kestämään, ne hyötyvät silti pienestä huollosta, erityisesti ympäristöissä, joissa on pölyä, savua tai kosteutta. XLR-kaapelin ja liittimien hyvä huolto pidentää käyttöikää ja vähentää odottamattomien ongelmien riskiä käytön aikana.

• Ääniliittimien puhdistus: Käytä mielellään kontaktinpuhdistusainetta ja pehmeää harjaa tai vanupuikkoa puhdistaaksesi varovasti liitinnastat ja kosketuspinnat.
• Vältä kosteutta: Älä jätä XLR-kaapait kosteisiin ympäristöihin, ja varmista, että liittimet ovat kuivat ennen kuin ne pakataan pois.
• Oikea kelaus: Kelaa kaapelit ammattimaisella tekniikalla (over-under-menetelmä), jotta vältät kiertymät ja sisäiset kaapeliviat.
• Vedonpoisto: Vältä roikottamasta raskaita kaapeleita suoraan XLR-liittimen varassa; käytä kaapelikoukkuja, nippusiteitä tai teippiä vedonpoistoon lavan reunoilla ja telineissä.

Yksinkertaisilla päivittäisillä käyttötavoilla varmistat, että XLR-liittimesi ja kaapelisi kestävät useita vuosia – myös intensiivisessä käytössä live- ja tuotantoympäristöissä.

FAQ – usein kysytyt kysymykset XLR-liittimistä

Täältä löydät lyhyet vastaukset joihinkin haetuimmista kysymyksistä XLR-liittimistä, XLR-kaapelista ja muista audioliittimistä.

• Mitä XLR tarkoittaa? – Nimi XLR tulee liitinsarjasta, jota alun perin kutsuttiin X-sarjaksi sanoista Latch ja Rubber, eli X-L-R. Nykyään XLR tarkoittaa standardoitua, ammattikäyttöön tarkoitettua balansoituun ääneen suunniteltua liitintyyppiä.
• Onko XLR-kaapait eroja? – Kyllä. Erot liittyvät kaapelin laatuun, suojaukseen, johdinpaksuuteen, joustavuuteen sekä itse XLR-liittimien laatuun. Paremmat kaapelit tuottavat usein vähemmän kohinaa, kestävät pidempään ja aiheuttavat vähemmän vikoja.
• Mitä RCA tarkoittaa? – RCA on liitintyyppi, jota kutsutaan usein phono-liittimeksi. Se on epäsymmetrinen audioliitin, jota käytetään paljon hi-fi-järjestelmissä, TV-laitteissa ja muissa kuluttajatuotteissa stereoääneen.
• Kumpi on parempi ääneen, optinen vai HDMI? – Digitaalisessa äänessä AV-laitteiden välillä sekä optinen että HDMI voivat olla hyviä valintoja. Ammattikäytön analogisessa äänessä mikrofonien, mixereiden ja kaiuttimien välillä XLR-liittimet ja XLR-kaapeli ovat kuitenkin yleisimmin käytetty ja joustavin ratkaisu.

Jos sinulla on erityiskysymyksiä XLR-liitännöistä, XLR-liittimien asennuksesta tai XLR-kaapelin valinnasta kokoonpanoosi, kannattaa lähteä liikkeelle omista laitteistasi ja tarpeistasi ja pyytää niiden pohjalta neuvontaa.
