SpeakON-plugit ja liittimet

Johdanto – mikä on SpeakON-liitin?

SpeakON-liittimet ovat järeitä liittimiä kaiutinkaapeleihin, ja niitä käytetään erityisesti ammattitason äänikalustossa, PA-järjestelmissä ja lavaratkaisuissa. Siinä missä tavalliset johdinliittimet voivat löystyä tai antaa huonon kontaktin, SpeakON-liitin on kehitetty tarjoamaan turvallinen ja vakaa yhteys vahvistimen ja kaiuttimen välille – myös silloin, kun kalustoa siirretään, vedetään ja käytetään kovaa arjessa.

SoundStoreXL:stä löydät laajan valikoiman audiolaitteita, kaapeleita ja tarvikkeita sekä harrastajille, muusikoille, DJ:lle että asentajille. Tämä opas auttaa sinua ymmärtämään, mikä SpeakON-liitin on, millaisia tyyppejä on olemassa, miten valitset oikean ratkaisun ja milloin SpeakON on kaiuttimille parempi valinta kuin muut liitintyypit.

Näin valitset oikean SpeakON-liittimen

Kun valitset SpeakON-liittimiä järjestelmääsi, tärkeintä on sovittaa liitintyyppi, kaapeli ja laitteet yhteen, jotta signaali siirtyy turvallisesti ja ilman häviöitä. Tärkeimmät aloituskysymykset ovat, montako napaa tarvitset, kuinka tehokas järjestelmäsi on ja asennatko liittimen itse kaapeliin vai suositko valmiita ratkaisuja.

Yleisimmät vaihtoehdot, kun haet SpeakON-liitintä, ovat muun muassa 2-napainen SpeakON-liitin, erilaiset SpeakON-adapterit laitteiden välisiin sovituksiin sekä liittimet irtokaapelien asennukseen. Mieti, tarvitsetko liittimiä live-käyttöön, jossa pakataan usein ylös ja alas, kiinteisiin asennuksiin vai kotikäyttöön, jossa laitteet pysyvät enemmän paikallaan.

Mihin SpeakON-liittimiä käytetään ääni- ja kaiutinasennuksissa?

SpeakON-liitin on suunniteltu nimenomaan siirtämään kaiutinsignaalia vahvistimesta kaiuttimeen. Toisin kuin XLR- ja plugi-/jack-liittimet, joita käytetään tyypillisesti linjasignaaliin ja mikrofoneille, SpeakON on rakennettu kestämään suurempaa virtaa ja jatkuvaa kuormitusta, jota PA-järjestelmä tai tehokas kotijärjestelmä voi tuottaa.

SpeakON connector -ratkaisuja kohtaa erityisesti lavaympäristöissä, treenitiloissa, kylätaloilla, kirkoissa, kouluissa ja muissa paikoissa, joissa turvallisuuden, luotettavuuden ja nopean käyttöönoton on toimittava. Mekaaninen lukitusmekanismi tarkoittaa, ettei liitin irtoa helposti, vaikka joku astuisi kaapelin päälle tai kaiuttimia siirrettäisiin käytön aikana.

SpeakON-liitin 2-napainen vs. 4-napainen – mikä on ero?

Yksi haetuimmista eroista on SpeakON-liittimen 2-napainen vs. 4-napainen. Napojen määrä kertoo, montako erillistä johdinparia voit viedä liittimen läpi ja siten, millaisia kytkentöjä voit tehdä. Useimpiin tavallisiin kokoonpanoihin 2-napainen riittää, mutta edistyneemmissä järjestelmissä useammasta navasta voi olla hyötyä.

• 2-napaista SpeakON-liitintä käytetään tyypillisesti yksinkertaisiin kytkentöihin yhden vahvistinkanavan ja yhden kaiuttimen välillä, kun tarvitsee viedä vain yksi plus/miinus-johdinpari.

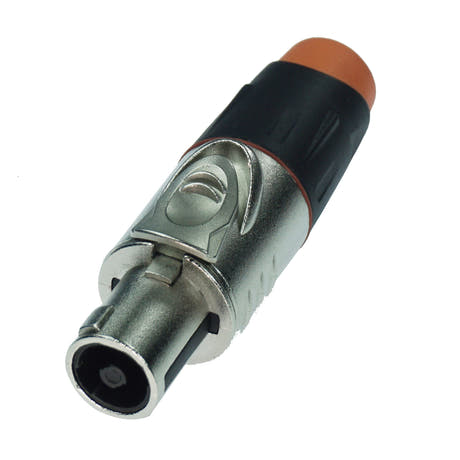

• 4-napainen SpeakON-liitin on käytössä, kun haluat viedä kaksi erillistä piiriä saman liittimen kautta, esimerkiksi bi-amping-kytkentään, kaksi kanavaa samaan kaapeliin tai joustavampiin PA-kokoonpanoihin.
• Useampi napa mahdollistaa monimutkaisemmat ratkaisut, mutta edellyttää myös, että sekä vahvistin että kaiutin tukevat samaa kytkentäkonfiguraatiota.

Siksi kannattaa aina tarkistaa, millä liittimillä vahvistimesi ja kaiuttimesi on varustettu tehtaalla. Jos niissä on 2-napaiset SpeakON-liittimet, 4-napaisen valinta on harvoin tarpeen. Jos taas käytössäsi on ammattitason kaiutinkotelot ja vahvistimet 4-napaisella SpeakON-liittimellä, voi olla hyödyllistä hyödyntää tätä joustavuutta edistyneempään reititykseen.

SpeakONin edut verrattuna muihin kaiutinliittimiin

Monet, jotka etsivät kaiutinkaapeliin sopivia liittimiä, tuntevat entuudestaan banaaniliittimet, irtokaapelikengät tai XLR-liittimet. SpeakON-pistoke erottuu sillä, että se on suunniteltu nimenomaan kaiutinsignaalille ja suurille virroille. Käytännössä tämä tuo useita konkreettisia etuja, kun suunnittelet äänijärjestelmääsi.

• Varmatoiminen lukitusmekanismi, joka napsauttaa pistokkeen paikalleen ja estää tahattoman irtoamisen käytön aikana.
• Korkea virrankesto, joten voit käyttää tehokkaita vahvistimia ja suuria PA-kaiuttimia ilman liittimien ylikuumenemista.
• Mekaanisesti kestävä rakenne, joka sietää toistuvat kytkennät ja irrotukset sekä kovaa käyttöä keikalla ja lavalla.
• Selkeä napaisuusmerkintä, joka pienentää riskiä sekoittaa plus ja miinus ja aiheuttaa näin vaihevirheitä järjestelmässä.
• Suojattu ja suljettu rakenne, jolloin paljaita johtimia ei ole kosketeltavissa, mikä parantaa turvallisuutta.

Verrattuna esimerkiksi kaiuttimien banaaniliittimiin, joita käytetään usein hi-fi-laitteissa, SpeakON tarjoaa ammattimaisemman ja varmemmin lukittuvan ratkaisun. Siinä missä banaaniliitin voi irrota nopeasti vahingossa, SpeakON-connector-järjestelmä pysyy lukittuna, kunnes käännät ja avaat lukituksen tarkoituksella.

SpeakON-pistokkeen asennus – vaihe vaiheelta käytännössä

Kun etsit SpeakON-pistokkeen asennusohjeita, olet yleensä joko rakentamassa omia kaapeleita tai korjaamassa olemassa olevaa kaapelia. Itse asennus on melko suoraviivaista, kun sinulla on oikeat työkalut ja varaat aikaa jokaisen vaiheen huolelliseen tekemiseen. Juottamista ei tarvita, mutta kuorinnan ja kiristyksen on oltava tarkkaa.

• Aloita valitsemalla järjestelmääsi sopiva kaiutinkaapeli oikealla paksuudella (poikkipinta-alalla), jotta kaapeli kestää halutun tehon.
• Kierrä SpeakON-pistoke osiin, jotta pääset käsiksi liittimiin, joihin johtimet kiinnitetään.
• Kuori kaapelin ulkovaippa ja sen jälkeen yksittäiset johtimet siten, että paljasta kuparia jää sopiva pituus näkyviin vahingoittamatta säikeitä.
• Vie kaapeli ja holkki oikein rungon takakautta, jotta veto kohdistuu vedonpoistoon eikä itse liittimiin.
• Kiinnitä jokainen johdin omaan liittimeensä (yleensä merkitty plus- ja miinusnapaisuudella) ja kiristä ruuvit tasaisesti ilman ylikiristystä.
• Kokoa pistoke uudelleen, tarkista että vedonpoisto on tiukasti paikallaan ja että kaapelia ei voi vetää irti kevyellä nykäisyllä.
• Testaa kaapeli ensin pienellä äänenvoimakkuudella ja tarkista, että molemmat kanavat toistavat oikein eikä ilmene katkoja, kun liikutat liitintä kevyesti.

Jos teet liittimen asennusta johtoon ensimmäistä kertaa, voi olla hyvä idea harjoitella lyhyellä kaapelinpätkällä. Näin saat tuntuman siihen, kuinka paljon eristettä kannattaa poistaa ja kuinka tiukalle ruuvit voi kiristää, ennen kuin teet kaapelit, joita oikeasti käytetään järjestelmässäsi.

SpeakON-liittimet kaiuttimiin, PA-käyttöön ja asennuksiin

SpeakON-liittimet sopivat useisiin käyttötarkoituksiin, mutta niiden vahvuus korostuu erityisesti tehokkaissa järjestelmissä, joissa on pitkät kaapelivedot ja toistuva käsittely. Tämä koskee sekä suuria PA-järjestelmiä että pienempiä kokoonpanoja, joissa silti halutaan ammattitason toimintavarmuutta.

Live- ja PA-käytössä kytket tyypillisesti rackissa olevat vahvistimet yläkaiuttimiin, subwoofereihin ja lavamonitoreihin. Tässä SpeakON mahdollistaa nopean työskentelyn, koska tunnet ja kuulet intuitiivisesti, kun liitin lukittuu. Samalla vältät irtonaiset johdinsäikeet ja itse tehdyt liitokset, jotka voivat aiheuttaa rätinää ja katkoja kesken keikan.

SpeakON-liittimet, XLR-liittimet, jack ja muut AV-kaapelit – mitä kannattaa valita?

Kun tarkastelet koko audio- ja AV-setupiasi, kohtaat usein sekoituksen erilaisia liitintyyppejä pienistä liittimistä järeämpiin kytkentöihin. Tärkein ero on, että SpeakONia käytetään lähes yksinomaan kaiutinkaapeleissa, kun taas XLR-liittimiä, jackia ja muita AV-kaapeleita käytetään signaalitasoihin ennen vahvistinta.

• SpeakON-liittimiä käytetään kaiutinsignaalin viemiseen vahvistimen lähdöistä kaiuttimien tuloihin, ja ne on mitoitettu suurelle virralle.
• XLR-kaapelia käytetään useimmiten mikrofoneille, balansoille linjasignaaleille ja äänimoduulien kytkentään, jossa virta on huomattavasti pienempi.
• Jack-liitäntöjä käytetään instrumenteille, linjatasoisille signaaleille ja kuulokkeille, mutta niitä ei tulisi käyttää ensisijaisena kaiutinliitäntänä tehokkaissa järjestelmissä.
• DC-liittimillä ja tv-kaapeleilla on pääasiassa paikkansa virransyötössä ja videonsiirrossa, eikä niitä ole tarkoitettu voimakkaille kaiutinsignaaleille.

Jos käytössäsi on sekalainen laitekokonaisuus, saatat joissakin kokoonpanoissa tarvita ratkaisuja kuten xlr–jack-adaptereita tai muita sovitekaapeleita. Kun kyse on itse kaiutinliitännästä, SpeakON on useimmissa ammattijärjestelmissä turvallisin ja vakain valinta. Se helpottaa kokonaisuuden hahmottamista, kun katsot rackin tai kaiuttimien taakse, koska SpeakON-liitin erottuu selvästi signaaliliittimistä.

SpeakON-adapterit ja soviteratkaisut

Jos sinulla on jo laitteita ilman SpeakON-liittimiä, mutta haluat hyödyntää järjestelmän edut, SpeakON-adapteri voi olla käytännöllinen ratkaisu. Adaptereita käytetään eri liitintyyppien väliin siirtymiseen, jotta voit yhdistää vanhemmat ja uudemmat laitteet ilman, että kaikkea tarvitsee vaihtaa kerralla.

• SpeakON-adapteri SpeakONista ruuviliittimiin tai irtonaisiin liitäntänapoihin sopii asennuksiin, joissa kaiuttimessa ei ole tehtaalla SpeakON-tuloa.
• SpeakON-adapteri muihin liitintyyppeihin voi auttaa väliaikaisissa kokoonpanoissa, joissa haluat pitää SpeakONin vahvistinpäässä, mutta toisessa päässä on kytkettävä toiseen liitäntään.
• Valmiit kaapelit, joissa on SpeakON toisessa päässä ja toinen liitin toisessa, voivat olla monille käyttäjille helppo ratkaisu.

On kuitenkin tärkeää huomioida, että adapterit eivät tee heikosta tai alimitoitetusta liittimestä vahvempaa. Varmista, että koko ketju – vahvistimen lähdöstä kaapelin kautta SpeakON-adapteriin ja edelleen kaiuttimelle – on mitoitettu äänijärjestelmässäsi käytettävälle teholle ja kuormalle.

SpeakON-liittimien huolto ja vianetsintä

Vaikka SpeakON-liitin on kestävä, se hyötyy säännöllisestä huollosta, erityisesti jos laitteita käytetään usein, kuljetetaan paljon tai ne ovat pölyisessä ja kosteassa ympäristössä. Yksinkertaiset rutiinit voivat pidentää käyttöikää ja varmistaa, että vältät häiriöt ja ärsyttävät viat tapahtumien aikana.

• Tarkasta säännöllisesti liittimet ja kaapelit näkyvien vaurioiden, taitosten tai löystyneiden holkkien varalta, erityisesti liittimen takana olevan vedonpoiston alueelta.
• Puhdista kosketuspinnat varovasti, jos näet likaa tai hapettumista, ja vältä voimakkaita kemikaaleja, jotka voivat vahingoittaa muovia.
• Tarkista, että lukitusmekanismi toimii pehmeästi ja että liitin napsahtaa selkeästi paikalleen, kun kytket sen paneeliliittimeen ja kaiuttimiin.
• Avaa liittimet säännöllisin väliajoin ja kiristä liitinruuvit, jos havaitset katkoja tai rahinaa, kun kaapelia liikutetaan.

Jos ongelmat jatkuvat, se voi olla merkki siitä, että joko kaapeli tai itse SpeakON-liitin on kulunut. Tällöin on usein sekä nopeampaa että toimintavarmempaa asentaa uusi liitin tai vaihtaa koko kaapeli kuin yrittää pitkään hätäkorjauksia teipillä ja väliaikaisilla liitoksilla.

UKK – usein kysytyt kysymykset SpeakON-liittimistä

Kun asiakkaat etsivät SpeakON-liittimiä, esiin nousee tyypillisesti useita käytännön kysymyksiä ennen ratkaisun valintaa. Tässä saat lyhyet ja täsmälliset vastaukset joihinkin yleisimpiin kysymyksiin, jotta voit nopeasti arvioida, mikä SpeakON-tyyppi sopii tarpeeseesi.

Mikä SpeakON-liitin on ja mihin sitä käytetään? SpeakON-liitin on erityisesti kaiutinkaapeleille kehitetty liitin ääni- ja PA-järjestelmiin. Sillä yhdistetään vahvistin ja kaiutin turvallisesti lukittuvalla tavalla, jotta liitos ei pääse löystymään käytössä ja liitin kestää suuren virran ongelmitta.

Mitä eroa on 2-napaisella ja 4-napaisella SpeakON-liittimellä? 2-napaisessa SpeakON-liittimessä on yksi plus/miinus-johdinpari, ja sitä käytetään yksinkertaisiin kytkentöihin yhden vahvistinkanavan ja yhden kaiuttimen välillä. 4-napainen liitin mahdollistaa kaksi erillistä virtapiiriä samassa liittimessä, esimerkiksi bi-amping-käyttöön tai kahdelle kanavalle. Valinta riippuu siitä, mitä laitteistosi tukee ja kuinka joustava kokoonpanosi pitää olla.

Miten SpeakON-liitin asennetaan kaiutinkaapeliin? Asennus tehdään tyypillisesti ilman juottamista. Purat liittimen, viet kaapelin holkin läpi, kuorit johtimet, kiinnität ne ruuveilla jokaiseen liittimeen, kokoat liittimen takaisin ja tarkistat, että vedonpoisto on oikein paikallaan. Lopuksi testaat kaapelin pienellä äänenvoimakkuudella varmistaaksesi, että kaikki toimii ilman katkoja.

Ovatko SpeakON-liittimet parempia kuin banaaniliittimet ja jack kaiuttimille? Tehokkaissa kaiutinjärjestelmissä ja PA-kokoonpanoissa SpeakON on useimmiten paras ja turvallisin valinta. Lukitusmekanismi, mekaaninen kestävyys ja suurempi virrankesto tekevät SpeakONista paremmin soveltuvan erityisesti silloin, kun laitteistoa siirretään usein tai kun on riski, että joku astuu kaapeleiden päälle käytön aikana.

Voinko käyttää SpeakON-adapteria nykyisessä järjestelmässäni? Kyllä, monissa tilanteissa SpeakON-adapteri tai sovitekaapeli on kätevä tapa yhdistää vanhemmat kaiuttimet tai vahvistimet ilman SpeakONia uudempiin laitteisiin. Varmista kuitenkin aina, että adapteri on mitoitettu käyttämällesi teholle ja että kaikki liitokset ovat tukevia ja mekaanisesti vedonpoistettuja.

SpeakON-liittimet yhdessä muun äänilaitteiston ja ohjelmiston kanssa

Nykyaikainen äänikokoonpano ei koostu vain kaiuttimista ja kaapeleista. Monet käyttäjät yhdistävät kaiutinjärjestelmänsä DJ-ohjelmistoon, toisto-ohjelmiin ja digitaalisiin efekteihin. Itse SpeakON-liittimessä ei ole sisäänrakennettua elektroniikkaa, vaan se on fyysinen lenkki vahvistimesi ja niiden kaiuttimien välillä, joita käytät digitaalisen signaalisi toistopisteenä.

Työskentelitpä DJ-ohjelmiston, sample-pohjaisten kokoonpanojen tai edistyneempien audio pluginien kanssa, ratkaisevaa on lopulta vahvistimelta kaiuttimille kulkeva yhteys – se määrittää, miten ääni koetaan tilassa. Vakaa SpeakON-kaapeli ilman kohinaa ja katkoja on ketjun viimeinen tärkeä lenkki, joka varmistaa, että käyttämäsi digitaaliset työkalut kuuluvat käytännössä juuri niin kuin on tarkoitettu.
