DMX Terminator

mitä on DMX-terminaattori

DMX-terminaattorit ovat ratkaisevia komponentteja kaikissa DMX-pohjaisissa valaistusohjausjärjestelmissä, koska ne auttavat varmistamaan vakaan datasiirron. Ilman DMX-terminaattoria voi esiintyä signaalin heijastuksia, mikä voi häiritä valojen ohjausta. Selitän, mitä DMX-terminaattori on, miksi se on tärkeä ja miten valita oikea DMX-terminaattori laitteellesi.

Kuinka DMX-terminaattori toimii?

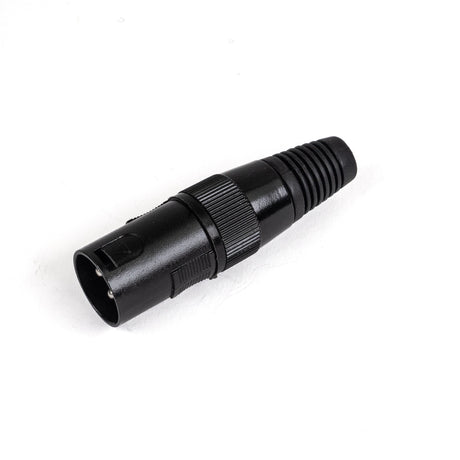

DMX-terminaattori on pohjimmiltaan 120 ohmin vastus, joka on sijoitettu pin 2:n ja pin 3:n väliin DMX-liitännässä. Tämä varmistaa, että signaali päättyy oikein DMX-ketjun loppupisteessä ja estää sen heijastumisen takaisin DMX-kaapeleiden kautta. Tämä on erityisen tärkeää suurissa valaistusasetelmissa, joissa signaalin eheys on säilytettävä, jotta vältetään ei-toivottuja ilmiöitä, kuten vilkkuvia valoja.

Mitä DMX-terminaattorityyppejä on olemassa?

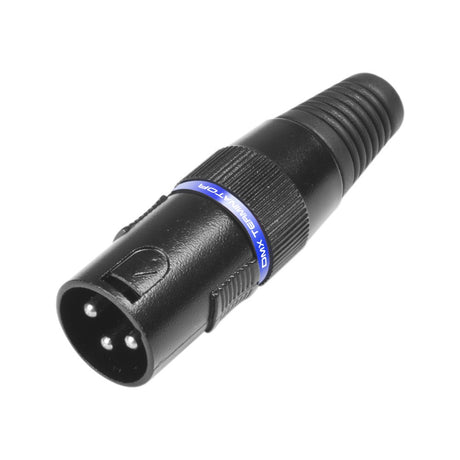

DMX-terminaattorit ovat saatavilla sekä 3-pinnisissä että 5-pinnisissä versioissa, riippuen käytettävästä laitteesta. Useimmat standardi DMX-järjestelmät käyttävät 3-pinnisiä versioita, kun taas jotkut edistyneemmät asetelmat vaativat 5-pinnisiä. On tärkeää valita terminaattori, joka sopii laitteeseesi, jotta varmistetaan oikea toiminta.

DMX-terminaattorin asennus ja käyttö

DMX-terminaattorin asentaminen on yksinkertainen prosessi. Terminaattori liitetään viimeiseen DMX-out-porttiin ketjun viimeisessä laitteessa. On tärkeää tarkistaa, että kaikki kaapelit ja liitännät ovat oikeat ja että terminaattori on hyvin kiinnitetty optimaalisen signaalin vahvuuden varmistamiseksi. Jos sinulla on monimutkainen asetus, jossa on useita DMX-universumeja, voi olla tarpeen käyttää useita terminaattoreita.

Milloin DMX-terminaattori on tarpeen?

Suuremmissa tai monimutkaisissa asetelmissa, joissa tarvitaan DMX-jakajia tai useita DMX-universumeja, voi olla tarpeen käyttää useita terminaattoreita. Tämä auttaa varmistamaan, että signaalin eheys säilyy tv kaikkien laitteiden ja DMX-verkon segmenttien osalta. Ilman oikeaa päättämistä voi syntyä signaalihäiriöitä, mikä voi johtaa arvaamattomiin ongelmiin valaistuksen ohjauksessa.

Vianetsintä ja DMX-terminaattorin käyttö

Jos kohtaat ongelmia, kuten vilkkuvia valoja tai epäsäännöllisiä muutoksia valaistusasetuksessasi, puuttuva päättäminen voi olla syynä. DMX-terminaattorin lisääminen voi usein ratkaista nämä ongelmat poistamalla heijastukset ja signaalihäiriöt. Suuremmissa asetuksissa voi olla hyödyllistä testata useilla terminaattoreilla parhaan ratkaisun löytämiseksi.

Oikean DMX-terminaattorin valinta ja sen toimintojen ymmärtäminen ovat ratkaisevia vakauden ja luotettavan valaistuksen ohjauksen saavuttamiseksi. Valitsemalla oikean tyyppisen, asentamalla sen oikein ja käyttämällä sitä monimutkaisissa asetuksissa voit varmistaa valaistuslaitteesi optimaalisen suorituskyvyn.
