Alutruss-tarvikkeet

Truss-tarvikkeet, liittimet, tapit ja adapterit

Oikeat truss-tarvikkeet ovat ratkaisevan tärkeitä, kun rakennelma kootaan, laajennetaan, päätetään tai mukautetaan. Tästä kokoelmasta löydät muun muassa liittimiä, tappeja, nivelosia, pohjalevyjä, päätylevyjä, adaptereita ja varaosia valittuihin trussijärjestelmiin.

Valikoima sisältää tuotteita merkeiltä Alutruss, DuraTruss, Milos, DNA ja ProXL. Osat on kehitetty eri profiileille ja tuotesarjoille, joten niitä ei tule pitää yleiskäyttöisinä, vaikka ne saattavat näyttää samanlaisilta.

Katso myös koko alutruss-valikoima.

Trussin kokoamiseen tarkoitetut tarvikkeet

Truss-elementit yhdistetään yleensä kartiomaisten liittimien, tappien ja sokkien järjestelmällä. Jokaisella osalla on oma tehtävänsä kokoamisessa:

• Liittimet yhdistävät yksittäiset truss-elementit.
• Tapit lukitsevat liittimen profiilien väliin.
• Sokat tai neulat estävät tappien irtoamisen liitoksesta.
• Nivelosia ja pultteja käytetään tietyissä järjestelmissä ja kokoamismenetelmissä.

Käytä vain osia, jotka on tarkoitettu kyseiselle valmistajalle ja tuotesarjalle. Väärä liitin tai tappi saattaa sopia profiiliin ilman, että se muodostaa oikean tai dokumentoidun liitoksen.

Alutruss QUICK-LOCK -tarvikkeet

Alutrussin valikoima sisältää useita QUICK-LOCK-järjestelmän varaosia, kuten liitoskartioita, varatappeja ja erilaisia nivelosia.

Valikoimassa on muun muassa:

• QUICK-LOCK-liitoskartio.

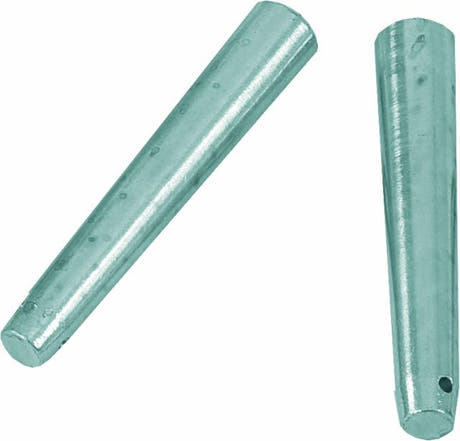

• Varanivelosa.

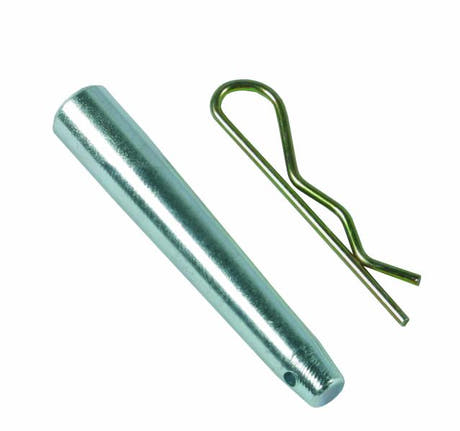

• Varatappi.
• Nivelosa M8-mutterilla.
• Nivelosa tapilla.
• Puolikartiomainen liitin M10-kierteellä.

Näitä komponentteja käytetään erilaisiin liitoksiin. Tarkista siksi aina tuotenumero, sarja ja mitat ennen varaosan tilaamista.

Alutruss QUADLOCK -tarvikkeet

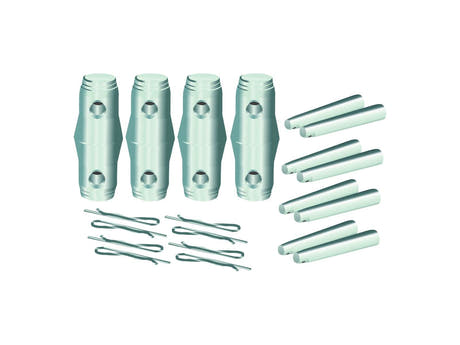

Alutruss QUADLOCK -järjestelmään löydät tällä hetkellä kokoamissarjoja, puolikartiomaisia liittimiä ja päätylevyjä.

Kokoamissarja voi sisältää useita tarvittavia osia samassa pakkauksessa, kun taas kierteellä varustettua puolikartiomaista liitintä voidaan käyttää erityisissä asennusratkaisuissa. Päätylevyjä käytetään yhteensopivien rakennelmien pääte- tai asennuskomponentteina.

Jos tarvitset nelikulmaisia truss-elementtejä, katso Quad Truss -valikoimamme.

Pohjalevyt ja päätylevyt

Pohjalevyjä ja päätylevyjä voidaan käyttää truss-rakennelman päättämiseen, tukemiseen tai asentamiseen. Tarkka toiminto riippuu levyn rakenteesta ja trussijärjestelmästä, johon se kuuluu.

Kokoelma sisältää muun muassa:

• Alutruss DECOLOCK DQ4 -pohjalevy.
• Alutruss QUADLOCK -päätylevyt.
• DuraTruss-päätykappale.

Pohjalevy ei automaattisesti tee korkeasta tai vapaasti seisovasta rakennelmasta vakaata. Rakennelman korkeus, leveys, painotus, alusta ja kuormitus on edelleen arvioitava kokonaisuutena.

Truss-adapterit

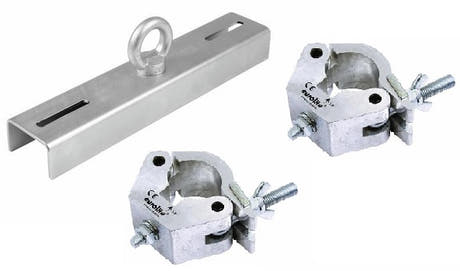

Truss-adaptereita käytetään asennuspisteen luomiseen trussin ja muiden yhteensopivien laitteiden välille. Valikoima sisältää useita Alutrussin adaptereita sekä DNAn puomivarren.

Jotkin adapterit toimitetaan clamps-liittimillä, kun taas muihin sopivat kiinnikkeet on hankittava erikseen. Tarkista siksi aina:

• Mihin putken halkaisijaan adapteri sopii.
• Sisältyvätkö clamps-liittimet tai pultit toimitukseen.
• Sallittu kuormitus.
• Miten adapteri tulee suunnata.
• Sopiiko tuote suunniteltuun käyttötarkoitukseen.

DuraTruss-liittimet ja -tapit

Kokoelman DuraTruss-tuotteisiin kuuluu liittimiä ja tappeja eri DT-järjestelmiin.

Valikoimassa on muun muassa kartiomaisia liittimiä seuraaviin:

• DuraTruss DT 22-, DT 23- ja DT 24 -järjestelmät.
• DuraTruss DT 32-, DT 33- ja DT 34 -järjestelmät.

Lisäksi saatavilla on lyhyt tappi DT 30- ja DT 40 -sarjoihin sekä valittuja pääte- ja adapteriosia.

Nimitykset muistuttavat toisiaan, mutta osat eivät välttämättä ole keskenään yhteensopivia. Yhdistä tarvikkeet aina täsmälliseen sarjaan.

Milos-liittimet ja kokoamissarjat

Milos-valikoimaan kuuluu QTM-kokoamissarja sekä kartiomainen liitin BTB-, STB- ja QTB-sarjoihin.

Täydellinen kokoamissarja voi sisältää useita liittimiä, tappeja ja varmistusneuloja. Sisältö vaihtelee kuitenkin tuotteittain, joten se tulee tarkistaa kyseisen tuotteen sivulta.

Kolmiomaisia rakennelmia varten voit tutustua myös tuotteeseen Tri Truss, kun taas litteiden profiilien tarvikkeet löytyvät yhdessä tuotteen Bi Truss kanssa.

Näin valitset oikeat truss-tarvikkeet

Aloita määrittämällä tarkka trussi, jonka kanssa tarviketta käytetään. Tarkista sen jälkeen seuraavat tiedot:

• Valmistaja.
• Tuotesarja.
• Profiilityyppi ja mitat.
• Pääputkien halkaisija.
• Liittimen tai tapin tuotenumero.
• Kierretyyppi ja koko, jos osassa on kierre.
• Tarvitaanko lisäksi tappeja, sokkia, pultteja tai clamps-liittimiä.

Pelkkä trussin ulkoleveyden mittaaminen ei riitä. Kahdella järjestelmällä voi olla sama profiilileveys mutta erilaiset liitännät, putkihalkaisijat ja kuormitustiedot.

Tappien, nivelosien ja liittimien vaihtaminen

Tapit, nivelosat ja liittimet ovat kuluvia osia, jotka tulee tarkistaa säännöllisesti. Niiden on asennuttava ilman epänormaalia vastusta ja lukkiuduttava oikein.

Vaihda osa, jos havaitset:

• Taipuneita tai vääntyneitä tappeja.
• Liittimissä halkeamia tai voimakkaita jälkiä.
• Kuluneen tai vaurioituneen kierteen.
• Puuttuvia tai vaurioituneita sokkia.
• Liitoksissa epätavallisen suurta välystä.
• Osia, joita ei enää voi asentaa oikein.

Älä yritä oikaista vakavasti vaurioituneita liittimiä tai tappeja ja käyttää niitä uudelleen ilman valmistajan hyväksyntää.

Trussin ja tarvikkeiden turvallinen asennus

Kaikkien truss-rakennelman osien on sovittava yhteen ja oltava mitoitettu kyseiselle kuormitukselle. Tämä koskee itse trussia sekä pohjalevyjä, adaptereita, clamps-liittimiä, ripustuksia ja turvaosia.

Ripustettavissa laitteissa on käytettävä asianmukaisia toissijaisia varmistuksia ja ripustuskomponentteja. Katso myös ketjut ja karabiinihaat.

Valmistajan teknisiä asiakirjoja ja kuormitustietoja tulee aina noudattaa. Suuremmat rakennelmat tai henkilöiden yläpuolelle ripustettavat rakenteet tulee suunnitella ja toteuttaa henkilöiden toimesta, joilla on tarvittava ammattitaito.

Usein kysyttyä truss-tarvikkeista

Voiko eri valmistajien liittimiä käyttää yhdessä?

Vain, jos yhteensopivuus on dokumentoitu. Samankaltainen ulkonäkö tai sama ulkomitta ei riitä.

Sisältyvätkö tapit ja sokat liittimeen?

Se vaihtelee tuotteittain. Jotkin tuotteet ovat täydellisiä kokoamissarjoja, kun taas toiset sisältävät vain yhden tietyn komponentin.

Mikä ero on liittimellä ja tapilla?

Liitin yhdistää truss-profiilit, kun taas tapit lukitsevat liittimen paikalleen. Sokat tai neulat varmistavat yleensä tapit.

Voiko pohjalevyä käyttää vapaasti seisovaan trussiin?

Se riippuu rakennelman koosta, kuormituksesta, painotuksesta ja valmistajan ohjeista. Pelkkä pohjalevy ei takaa vakautta.

Miten löydän oikean varaosan?

Käytä olemassa olevasta trussista tai kokoamisosasta löytyviä valmistaja-, tuotesarja- ja tuotenumeroita. Vertaa tietoja sen jälkeen tuotetietoihin.
