Neliötrussi (Quad truss)

Nelikulmainen trussi ja Quad Truss lavoille, valoille ja tapahtumiin

Nelikulmainen trussi, jota kutsutaan myös nimellä Quad Truss, on kolmiulotteinen trussiprofiili, jossa on neljä yhdensuuntaista pääputkea. Rakenne muodostaa neljä yhtenäistä sivua, ja profiili soveltuu valosilloille, lavarakenteille, messuosastoille ja teknisiin asennuksiin.

Ajankohtaisesta valikoimasta löydät Alutruss- ja DNA-merkkien nelikulmaisia trussielementtejä eri pituuksina ja malleina. Ennen trussin valintaa kannattaa huomioida rakenteen koko, kuormitus, tuenta sekä käytettävä liitäntäjärjestelmä.

Katso myös koko alutruss-valikoima.

Mikä on Quad Truss?

Quad Truss koostuu neljästä pääputkesta, jotka muodostavat päästä katsottuna neliön tai suorakulmion. Pääputket yhdistetään diagonaalisilla putkilla, jotka vakauttavat profiilia ja jakavat voimat rakenteen läpi.

Neljä sivua tarjoavat useita mahdollisuuksia valojen, kiinnikkeiden ja muiden yhteensopivien laitteiden asentamiseen. Profiili soveltuu myös rakenteisiin, joissa trussi voi näkyä useista kulmista.

Mihin nelikulmaista trussia käytetään?

Quad Trussia käytetään muun muassa seuraaviin:

• Lavojen ja tanssilattioiden yläpuolisiin valosiltoihin.
• Messuosastojen ja näyttelyiden kehyksiin.
• DJ- ja tapahtumarakenteisiin.
• Kyltteihin, bannereihin ja visuaalisiin asennuksiin.
• Liikkeiden ja showroomien teknisiin rakenteisiin.
• Vapaasti seisoviin tai ripustettuihin kehyksiin.

Konkreettinen rakenne on aina mitoitettava valmistajan kuormitustietojen ja paikallisten olosuhteiden mukaan.

Ajankohtaiset Quad Truss -sarjat

Alutruss QUADLOCK 6082

Alutruss QUADLOCK 6082 -valikoimaan kuuluu suoria trussielementtejä, joiden pituudet ovat 1, 1,5 ja 3 metriä.

Eri pituuksia voidaan käyttää rakenteen sovittamiseen halutun leveyden tai korkeuden mukaan. Lyhyemmät elementit tarjoavat enemmän yhdistelmämahdollisuuksia, kun taas pidemmät osiot voivat vähentää liitosten määrää.

Valikoimaan kuuluu lisäksi Alutruss QUADLOCK -end plate, jonka koko on 50 x 50 cm. End platea voidaan käyttää yhteensopivassa rakenteessa päätös- tai kiinnitysosana suunnitellusta käyttötarkoituksesta riippuen.

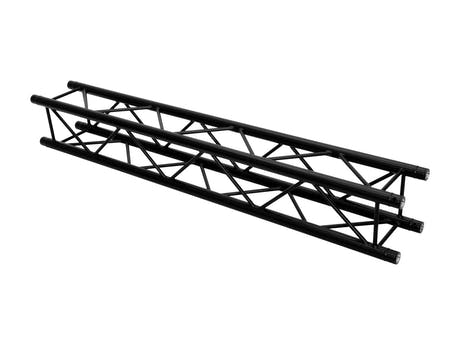

DNA TB4 mustana

DNA TB4 -sarjaan kuuluu tällä hetkellä mustia nelikulmaisia trussielementtejä, joiden pituudet ovat 1, 1,5 ja 2 metriä.

Musta pinta voi olla hyödyllinen kokoonpanoissa, joissa trussin halutaan erottuvan huomaamattomammin tummien lavataustojen, valolaitteiden tai mustien asennusten ympärillä.

DNA TB4 ja Alutruss QUADLOCK ovat erillisiä tuotesarjoja. Elementtejä ei siksi tulisi yhdistää, ellei yhteensopivuutta ole dokumentoitu.

Trussin pituuden valinta

Pituuden valintaan vaikuttavat sekä rakenne että kuljetukseen, säilytykseen ja kokoamiseen liittyvät käytännön seikat.

Lyhyemmät trussielementit

Lyhyemmät osiot voivat olla hyödyksi, kun:

• Rakenne on sovitettava erilaisiin tiloihin.
• Trussia kuljetetaan usein.
• Säilytystilaa on rajoitetusti.
• Tarvitaan useampia yhdistelmämahdollisuuksia.

Pidempien trussielementtien

Pidemmät osiot voivat vähentää suorassa osuudessa tarvittavien liitäntöjen määrää. Ne vaativat kuitenkin enemmän tilaa kuljetuksen aikana ja niitä voi olla vaikeampi käsitellä yksin.

Pidempi osio ei automaattisesti tarkoita, että rakenne kestää enemmän. Kuormitus riippuu muun muassa jännevälistä ja asennettujen laitteiden sijainnista.

Quad Truss vai Tri Truss?

Nelikulmaisen ja kolmikulmaisen trussin valinta riippuu rakenteen geometriasta, kuormituksesta ja asennustarpeista.

Quad Truss voi olla sopiva, kun haluat:

• Neljä yhtenäistä kiinnityssivua.
• Symmetrisen profiilin.
• Mahdollisuuden rakenteisiin, jotka näkyvät useista kulmista.
• Pääsyn yhteensopiviin kulmiin ja liitäntöihin useissa suunnissa.

Kolmikulmaisessa trussissa on kolme pääputkea, ja se voi olla vaihtoehto, kun hieman pienempi profiili sopii rakenteeseen paremmin.

Kevyempiin, litteisiin rakenteisiin voit tutustua myös Bi Trussiin.

Kokoaminen ja yhteensopivuus

Trussielementit kootaan connectors-, pins-, splitter- tai muilla kyseistä sarjaa varten kehitetyillä liitososilla.

Eri valmistajien tai sarjojen trusseja ei tulisi yhdistää pelkästään profiilin ulkomittojen perusteella. Eroja voi olla muun muassa seuraavissa:

• Pääputkien halkaisijassa.
• Putkien välisessä etäisyydessä.
• Connectorien rakenteessa.
• Pin- ja lukitusjärjestelmissä.
• Alumiinityypissä ja rakenteessa.
• Kuormitustiedoissa.

Tarkista aina tuotekuvaus nähdäksesi, mitkä liitososat toimitukseen kuuluvat ja mitkä on mahdollisesti tilattava erikseen.

Lisää liitäntä- ja kiinnitysosia löydät kohdasta Alutruss-tarvikkeet.

Kuormitus ja jänneväli

Quad Truss -rakenteen sallittu kuormitus riippuu muun muassa seuraavista:

• Trussin tuotesarjasta.
• Yksittäisten elementtien pituudesta.
• Vapaasta kokonaisjännevälistä.
• Tukien määrästä ja sijainnista.
• Liitosten määrästä.
• Asennettujen laitteiden sijainnista.
• Siitä, onko kuormitus jakautunut vai keskittynyt.

Tasaisesti jakautunut kuormitus vaikuttaa trussiin eri tavalla kuin yhteen kohtaan keskitetty raskas pistekuorma. Siksi sallittu kuormitus on aina arvioitava valmistajan teknisten asiakirjojen perusteella.

Vapaasti seisovat ja ripustetut rakenteet

Vapaasti seisovat rakenteet edellyttävät vakaata alustaa, asianmukaista tuentaa ja mahdollisesti painolastia. Rakenne on arvioitava korkeuden, leveyden ja kaatumisriskin suhteen.

Ripustetussa trussissa kaikkien ripustuspisteiden, kiinnikkeiden ja turvakomponenttien on oltava mitoitettuja kyseistä kuormitusta varten. Tämä koskee sekä trussia että kaikkia rakenteeseen asennettavia laitteita.

Katso asiaankuuluvat komponentit kohdasta ketjut ja karabiinihaat.

Valojen ja laitteiden asentaminen

Valot, näytöt ja muut tekniset laitteet on asennettava clamps- tai kiinnikkeillä, jotka sopivat pääputkien halkaisijaan.

Kiinnikkeiden on sulkeuduttava oikein ilman, että putki vääntyy. Henkilöiden yläpuolella olevat laitteet on varmistettava voimassa olevien vaatimusten ja valmistajan ohjeiden mukaisesti.

Suunnittelussa paino tulisi jakaa mahdollisimman tarkoituksenmukaisesti ja pitää rakenteen dokumentoidun kapasiteetin rajoissa.

Tarkastus ennen kokoamista

Trussielementit ja liitososat tulisi tarkastaa ennen jokaista kokoamista. Tarkista seuraavat:

• Vääntyneet tai epämuodostuneet pääputket.
• Halkeamat tai vauriot hitsausten ympärillä.
• Lommot ja voimakkaat jäljet profiileissa.
• Kuluneet tai puuttuvat pins- ja splitter-osat.
• Connectorit, joita ei voi liittää oikein.
• Mustien tai käsiteltyjen pintojen vauriot.

Vaurioituneita elementtejä ei tulisi käyttää ennen kuin ne on arvioitu valmistajan ohjeiden mukaisesti.

Usein kysyttyä Quad Trussista

Mitä eroa on nelikulmaisella trussilla ja Quad Trussilla?

Yleensä kyse on samasta profiilityypistä. Molempia nimityksiä käytetään trussista, jossa on neljä yhdensuuntaista pääputkea.

Sisältyvätkö connectorit toimitukseen?

Se vaihtelee tuotteiden ja tuotesarjojen välillä. Tarkista siksi aina tuotekuvaus ja pakkauksen sisältö.

Voiko Alutruss QUADLOCKin yhdistää DNA TB4:ään?

Niin ei tulisi olettaa. Tuotteet ovat eri sarjoista ja eri valmistajilta, ja yhteensopivuus on dokumentoitava.

Onko Quad Truss aina vahvempi kuin Tri Truss?

Ei välttämättä. Kuormituskapasiteetti riippuu kyseisestä sarjasta, mitoista, jännevälistä ja rakenteen toteutuksesta.

Voiko nelikulmaista trussia käyttää ulkona?

Ulkokäytössä on huomioitava tuuli, sää, alusta, painolasti sekä mahdolliset bannerit ja muut tuulta keräävät elementit.

Löydä nelikulmaiset trussit, liitososat ja tarvikkeet lavoille ja tapahtumiin osoitteesta SoundStoreXL.
