Litteä trussi (Bi trussi)

Litkeä trussi ja Bi-trussi valaistukseen, lavoille ja tapahtumiin

Litkeä trussi, jota kutsutaan myös Bi-trussiksi tai Duo-trussiksi, koostuu kahdesta rinnakkaisesta pääprofiilista, jotka on yhdistetty pienemmillä poikittaisilla putkilla. Rakenne muodostaa litteän trussiprofiilin, jota voidaan käyttää pienemmissä valosilloissa, kehyksissä, ripustuksissa ja teknisissä asennuksissa, joissa ei tarvita kolmio- tai neliöprofiilia.

Kategoriasta löydät aktiiviset Milos Bi-truss -elementit ja liittimet. Valikoimaan kuuluu suoria trussiosioita eri pituuksina sekä yhteensopivien trussijärjestelmien liitososia.

Voit myös tutustua koko alutruss-valikoimaan, jos rakenne vaatii toisenlaisen profiilin tai useampia trussielementtityyppejä.

Mikä on Bi-trussi?

Bi-trussi koostuu kahdesta pääputkesta, jotka kulkevat rinnakkain. Ne yhdistetään pienemmillä putkilla, jotka vakauttavat profiilin ja pitävät pääputkien välisen etäisyyden.

Litteän rakenteen ansiosta Bi-trussi vie syvyyssuunnassa vähemmän tilaa kuin:

• Kolmiotrussi ja Tri-trussi, joissa on kolme pääprofiilia.
• Neliötrussi ja Quad-trussi, joissa on neljä pääprofiilia.

single trussiin verrattuna Bi-trussi tarjoaa yhtenäisemmän litteän rakenteen sekä enemmän mahdollisuuksia kiinnitykseen ja jäykistämiseen.

Mihin litteää trussia käytetään?

Pienemmät valosillat

Bi-trussia voidaan käyttää pienemmissä valosilloissa, joissa valaisimet ja muut tekniset laitteet kiinnitetään vaakasuoran trussiosion varrelle.

Litteä profiili voi olla käytännöllinen yksinkertaisissa kokoonpanoissa, joissa rakenteen on toimittava pääasiassa yhdessä tasossa. Se voi olla esimerkiksi DJ-pöytien ylä- tai takapuolella, pienemmällä lavalla tai osana messuosastoa.

Kehykset ja asennukset

Litteää trussia voidaan käyttää kylttien, banderollien, valojen ja koriste-elementtien kehyksissä. Rajallinen syvyys tekee profiilista sopivan, kun rakenne sijoitetaan lähelle seinää tai tilaan, jossa on vähän vapaata tilaa.

Messut ja näyttelyt

Messuilla ja näyttelytiloissa Bi-trussia voidaan käyttää kevyiden kehysten, kylttien ja valaistuksen rakentamiseen. Trussi voi olla näkyvissä osana teknistä ilmettä tai sitä voidaan yhdistää muihin osaston suunnittelun elementteihin.

Kiinteät asennukset

Litteää trussia voidaan käyttää myös kiinteissä asennuksissa pienemmissä tapahtumapaikoissa, myymälöissä, kulttuuritaloissa ja näyttelytiloissa. Vaikka rakennetta ei siirretä säännöllisesti, se on silti mitoitettava ja asennettava valmistajan dokumentaation mukaisesti.

Milos Bi-trussi

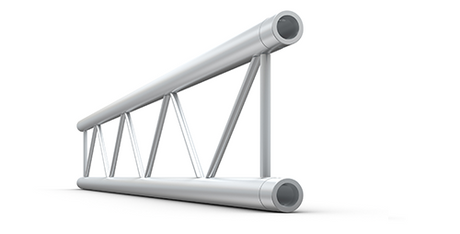

Kategorian aktiivinen valikoima koostuu Milos BTB Duo Truss -trussista ja yhteensopivista liitososista.

Suoria trussielementtejä on tällä hetkellä saatavana 1,5 ja 2 metrin pituisina. Pituuden valintaan vaikuttavat muun muassa:

• Rakenteen kokonaisleveys tai -korkeus.
• Haluttujen liitosten määrä.
• Kuljetus- ja säilytysmahdollisuudet.
• Tukien sijainti.
• Asennettujen laitteiden paino ja sijainti.

Lyhyemmät elementit voivat tarjota enemmän joustavuutta kuljetuksen ja rakentamisen aikana, kun taas pidemmät osiot voivat vähentää rakenteen liitosten määrää.

Liittimet ja Bi-trussin kokoaminen

Trussielementit yhdistetään kyseiseen järjestelmään kehitetyillä liitoskappaleilla. Kategoriassa on Milosin kartiomainen liitin, joka on tarkoitettu muun muassa BTB-sarjaan.

Kokoamisen yhteydessä tulee aina tarkistaa:

• Että liitin sopii valmistajalle ja tuotesarjalle.
• Että kaikki tapit, sokat ja muut lukitusosat ovat ehjiä.
• Että liitos on työnnetty täysin yhteen.
• Että liitososissa ei ole näkyviä vaurioita.
• Että osia käytetään valmistajan ilmoittamassa suunnassa.

Tuotekohtaisesti vaihtelee, mitkä liitoskappaleet toimitukseen sisältyvät. Tarkista siksi aina tuotteen kuvaus ja pakkauksen sisältö ennen tilaamista.

Lisää kokoamiseen ja laajentamiseen tarkoitettuja komponentteja löytyy kohdasta Alutruss-tarvikkeet.

Voiko erilaisia trussijärjestelmiä yhdistää?

Eri valmistajien tai tuotesarjojen trusseja ei tule yhdistää ilman yhteensopivuudesta saatua dokumentaatiota.

Vaikka kaksi järjestelmää näyttäisi ensi silmäyksellä samanlaiselta, eroja voi olla seuraavissa:

• Putken halkaisija ja seinämän paksuus.
• Pääprofiilien välinen etäisyys.
• Liittimien mitat.
• Materiaali ja seos.
• Kuormitustiedot ja hyväksynnät.

Käytä siksi liittimiä ja tarvikkeita, jotka valmistaja on ilmoittanut kyseiseen trussijärjestelmään sopiviksi.

Kuormitus ja jänneväli

Bi-trussirakenteen kantavuutta ei voi arvioida pelkästään profiilin koon tai elementin pituuden perusteella.

Sallittu kuormitus riippuu muun muassa seuraavista:

• Tukien välinen vapaa jänneväli.
• Onko kuormitus jakautunut tasaisesti vai keskittynyt yksittäisiin pisteisiin.
• Trussin suuntaus.
• Liitosten määrä ja sijainti.
• Käytettävät telineet, jalustat tai ripustuspisteet.
• Käytetäänkö rakennetta sisä- vai ulkotiloissa.

Hajautettu kuormitus

Hajautetussa kuormituksessa useita pienempiä yksiköitä sijoitetaan trussin varrelle. Esimerkiksi useita pienempiä valaisimia voidaan jakaa valosillan alueelle.

Pistekuormitus

Pistekuormituksessa suurempi osa painosta keskittyy yhteen tiettyyn kohtaan. Tämä vaikuttaa trussiin eri tavalla kuin tasaisesti jakautunut paino, vaikka kokonaispaino olisi sama.

Käytä rakenteen suunnittelussa aina valmistajan kuormitustaulukoita ja teknistä dokumentaatiota.

Valojen ja teknisten laitteiden asennus

Valaisimet, efektit ja muut laitteet tulee kiinnittää clamps, kiinnikkeillä tai sovittimilla, jotka sopivat trussin putken halkaisijaan ja kyseiseen kuormitukseen.

Ennen käyttöä tulee tarkistaa:

• Että kiinnikkeet sulkeutuvat oikein putkien ympärille.
• Että ruuvit ja lukitusmekanismit on kiristetty oikein.
• Että kiinnikkeet eivät vaurioita trussin profiileja.
• Että laitteet on asennettu trussin kuormitusrajojen mukaisesti.
• Että asianmukaista toissijaista varmistusta käytetään.

Ketjuja ja karabiinihakoja voidaan käyttää tiettyihin asennus- ja varmistustehtäviin, mutta ripustettujen laitteiden yhteydessä tulee käyttää vain kyseiseen käyttötarkoitukseen hyväksyttyjä komponentteja.

Vapaasti seisovat ja ripustetut rakenteet

Vapaasti seisova Bi-trussi

Vapaasti seisova rakenne tulee tukea sopivilla telineillä, jalustoilla tai muilla ratkaisuilla, jotka on mitoitettu trussille ja siihen asennetuille laitteille.

Rakenteen tulee olla tasaisella alustalla ja sijoitettu niin, etteivät yleisö tai henkilökunta voi vahingossa tönäistä sitä.

Ripustettu Bi-trussi

Ripustus henkilöiden yläpuolelle asettaa erityisiä vaatimuksia trussille, kiinnikkeille, ripustuspisteille ja toissijaiselle varmistukselle.

Suurempien tai ripustettujen rakenteiden suunnittelu ja toteutus tulee antaa tarvittavan ammatillisen pätevyyden omaaville henkilöille. Valmistajan kuormitustietoja ja paikallisia turvallisuusvaatimuksia on aina noudatettava.

Sisä- ja ulkokäyttö

Sisäkäytössä tulee huomioida muun muassa kattokorkeus, poistumisreitit, lattian kantavuus ja yleisön pääsy rakenteen luo.

Ulkona tuuli, sade ja epätasainen alusta vaikuttavat trussiin. Banderollit, kyltit ja kangasverhoilut voivat toimia tuulipintana ja lisätä kuormitusta huomattavasti.

Ulkokäyttöön tarkoitetut rakenteet edellyttävät siksi vakauden, tuulikuormituksen sekä painolastin tai muun varmistuksen tarpeen tapauskohtaista arviointia.

Tarkastus ennen käyttöä ja käytön jälkeen

Trussielementit ja liittimet tulee tarkastaa säännöllisesti, erityisesti silloin, kun niitä kuljetetaan ja kootaan usein.

Tarkista muun muassa:

• Ovatko pääputket suoria ja epämuodostumattomia.
• Ovatko poikittaiset putket ja hitsaukset ehjiä.
• Ovatko liittimet, tapit ja sokat vahingoittumattomia.
• Voidaanko liitokset yhdistää oikein.
• Onko niissä halkeamia, voimakkaita naarmuja tai lommoja.

Vaurioituneita trussielementtejä ei tule käyttää ennen kuin ne on arvioitu valmistajan ohjeiden mukaisesti.

Milloin kannattaa valita Tri- tai Quad-trussi?

Bi-trussi sopii litteisiin rakenteisiin ja pienempiin kokoonpanoihin, mutta kolmiulotteinen profiili voi olla tarkoituksenmukaisempi, jos rakenne:

• Vaatii pidemmän vapaan jännevälin.
• Rakennetaan useisiin suuntiin.
• Kantaa laitteita useilla sivuilla.
• Toimii suurempana vapaasti seisovana kehyksenä.
• On osa laajempaa lavatuotantoa.

Täällä voit verrata Tri-trussia ja Quad-trussia.

Usein kysyttyä litteästä trussista

Mitä eroa on litteällä trussilla ja Bi-trussilla?

Yleensä kyse on samantyyppisestä profiilista. Molempia nimityksiä käytetään trussista, jossa on kaksi rinnakkaista pääputkea.

Voiko Bi-trussia käyttää valaistukseen?

Kyllä, kun trussi, kiinnikkeet ja tuenta on mitoitettu valaisimien painolle ja sijainnille.

Voiko Bi-trussia käyttää valosiltana?

Kyllä, soveltuvissa rakenteissa. Sallittu jänneväli ja kuormitus on kuitenkin aina tarkistettava valmistajan dokumentaatiosta.

Sisältyvätkö liittimet trussiin?

Se vaihtelee tuotteittain. Tarkista aina kyseisen tuotteen kuvaus ja pakkauksen sisältö.

Voinko käyttää toisen merkin liittimiä?

Et ilman yhteensopivuudesta saatua dokumentaatiota. Käytä lähtökohtaisesti niitä liitososia, jotka valmistaja ilmoittaa trussijärjestelmälle.

Voiko litteää trussia käyttää ulkona?

Kyllä, mutta tuuli, sää, alusta sekä mahdolliset banderollit tai kangasverhoilut tulee huomioida suunnittelussa ja varmistuksessa.

Mistä tiedän, kuinka paljon Bi-trussi kestää?

Kuormitusraja löytyy valmistajan teknisestä dokumentaatiosta, ja se riippuu muun muassa pituudesta, jännevälistä, tuennasta ja kuormituksen sijainnista.

Löydä litteät trussit, Bi-trussit sekä valaistus- ja lavatarvikkeet osoitteesta SoundStoreXL.
