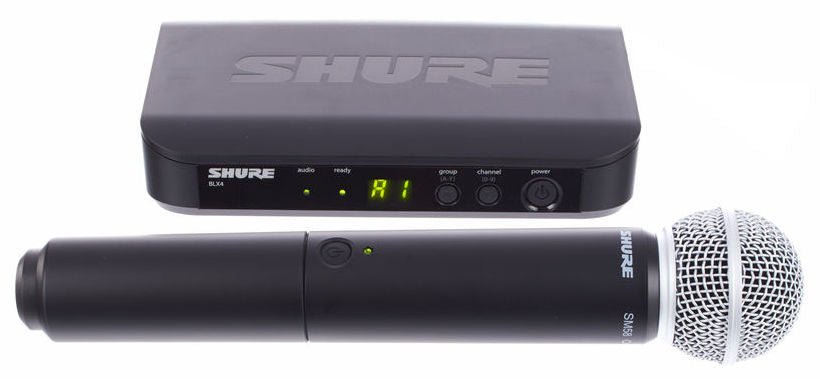

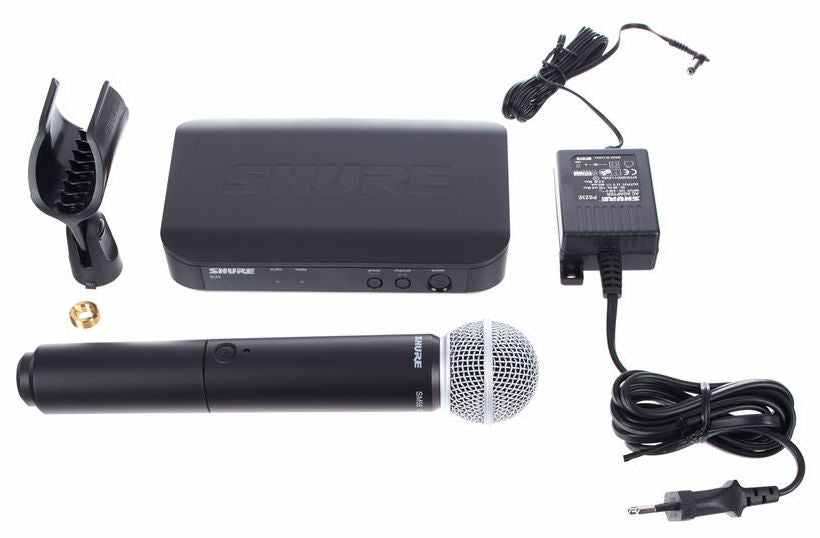

Shure BLX24E/SM58-S8

JÄRJESTELMÄN TEKNISET TIEDOT

• Yhteensopivat järjestelmät taajuuskaistaa kohden (enintään): 12

• Valittavat taajuudet: 150

• Automaattisen asetuksen ominaisuudet: QuickScan : Etsii ryhmän, jolla on eniten yhteensopivia taajuuksia, ja asettaa parhaan taajuuden

• Audio Reference Companding: Ei

• Mukana toimitettavat antennit: BLX4, BLX88: sisäinen, BLX4R: irrotettava

• Antennivaihtoehdot: Ei

• Vastaanotinverkon käyttömahdollisuus: Ei

• PC-ohjaus: Ei

• Rack-laitteisto: URT2 (ei sisälly toimitukseen), rack-kiinnikkeet (vain rack-yhteensopivien/BLX-R-settien kanssa)

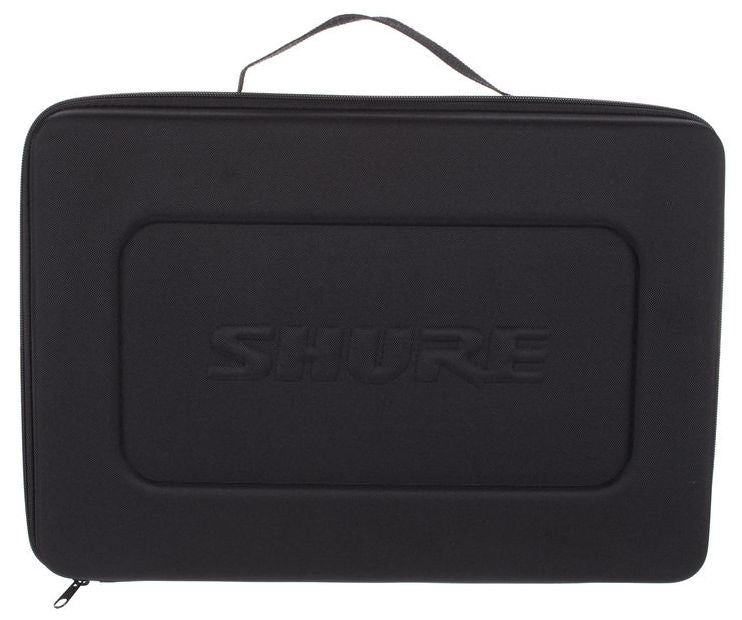

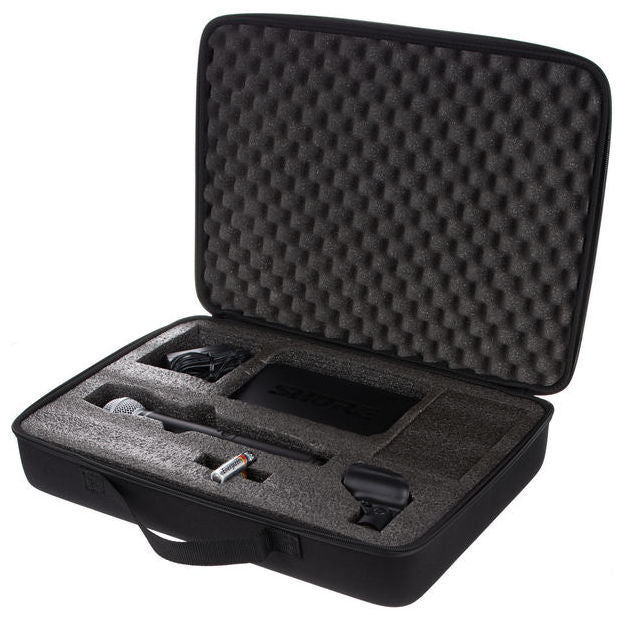

• Kotelo: sisältyy vain BLX4-setteihin

• Lähettimen näyttö: LED

• Vastaanottimen näyttö: BLX4, BLX88: LED, BLX4R: teräväpiirtoinen LCD-näyttö

• Paristo, käyttöaika: 2AA, enintään 14 h

• Käyttöympäristö: päivittäinen kiertuekäyttö

MUUT TEKNISET TIEDOT

• Toiminta-alue: 91 m (näköyhteydellä – todellinen toiminta-alue riippuu RF-signaalin vaimentumisesta, heijastumisesta ja häiriöistä)

• Saatavilla olevat taajuudet: 524–865 MHz:n välillä (saatavilla olevat taajuudet riippuvat sen maan sovellettavista määräyksistä, jossa järjestelmää käytetään)

• Audio-alue: 50–15 000 Hz (riippuu mikrofonityypistä)

• Lähettimen RF-lähtöteho: 10 mW, tyypillinen (vaihtelee alueittain)

• Audio-lähtöliitin: XLR ja 1/4" (6.3 mm) balansoimaton Enimmäislähtötaso: -27 dBV (XLR, mikrofonitaso), -13 dBV (1/4")

• Pariston kesto: enintään 14 tuntia

• Dynaaminen alue: 100 dB A-painotettuna

• Järjestelmän särö: 0.5% THD tyypillisesti (viite: +/- 38 kHz poikkeama, 1 kHz:n ääni)

• Käyttölämpötila-alue: -18°C (0°F) – +50°C (122°F)

• Virtavaatimukset: BLX1, BLX2: 2 AA-alkaliparistoa tai ladattavaa paristoa

• BLX4: 12–18 V DC, 150 mA, ulkoisella virtalähteellä

KOMPONENTTIEN TIEDOT:

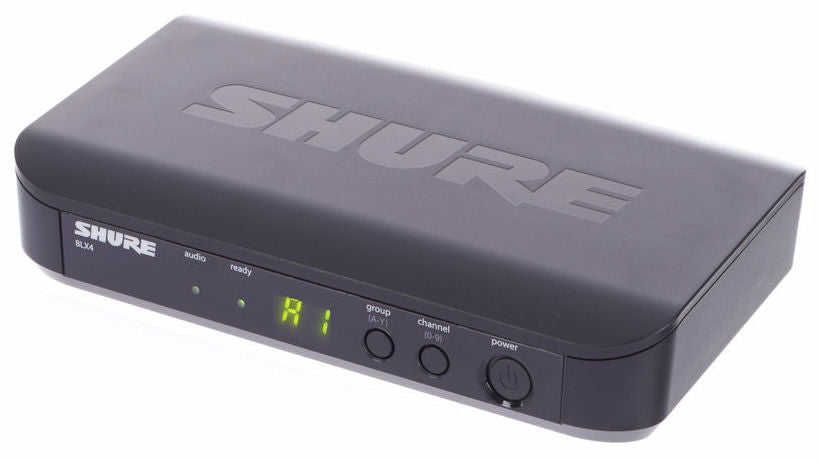

BLX4-VASTAANOTIN

• Antoimpedanssi:

  • - XLR-liitin 200 Ω

  • - 6.35 mm (1/4") -liitin: 50 Ω

• Audio-lähtötaso, viite ±33 kHz:n poikkeamalla ja 1 kHz:n äänellä:

  • - XLR-liitin –27 dBV (100 kΩ:n kuormaan)

  • - 6.35 mm (1/4") -liitin –13 dBV (100 kΩ:n kuormaan)

• RF-herkkyys: 105 dBm 12 dB SINAD -arvolla, tyypillinen

• Peilitaajuuden vaimennus: >50 dB, tyypillinen

• Mitat: 40 mm X 188 mm X 103 mm (K x L x S)

• Paino: 241 g

• Runko: valettu ABS

• Virtavaatimukset: 12–15 V DC @ 160 mA, ulkoisella virtalähteellä (kärki positiivinen)

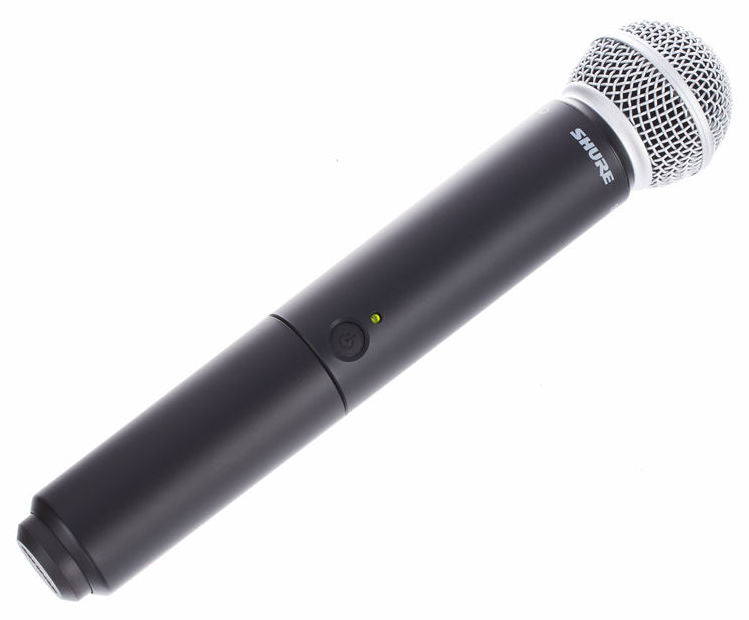

BLX2-KÄSILÄHETIN

• Audio-tulotaso

  • - gain 0dB: enintään -20 dBV

  • - gain -10dB: enintään -10 dBV

• Vahvistuksen säätöalue: 10 dB

• RF-lähettimen lähtö: 10 mW, tyypillinen, vaihtelee alueittain

• Mitat: 224 mm X 53 mm halkaisija

• Paino: 218 g (ilman paristoja)

• Runko: valettu ABS

• Virtavaatimukset: 2 LR6 AA -paristoa, 1.5 V, alkaliparisto

• Pariston kesto: enintään 14 tuntia (alkaliparistot)
