Yamaha TF3 - Digitaalinen Mikseri
Löysitkö halvemmalla?
Sis. alv. • B2B ilman alv.
- Runsaasti tuloja
- Käytännön hallinta useimpiin tilanteisiin
- Paljon mahdollisuuksia yhdessä kompaktissa pöydässä

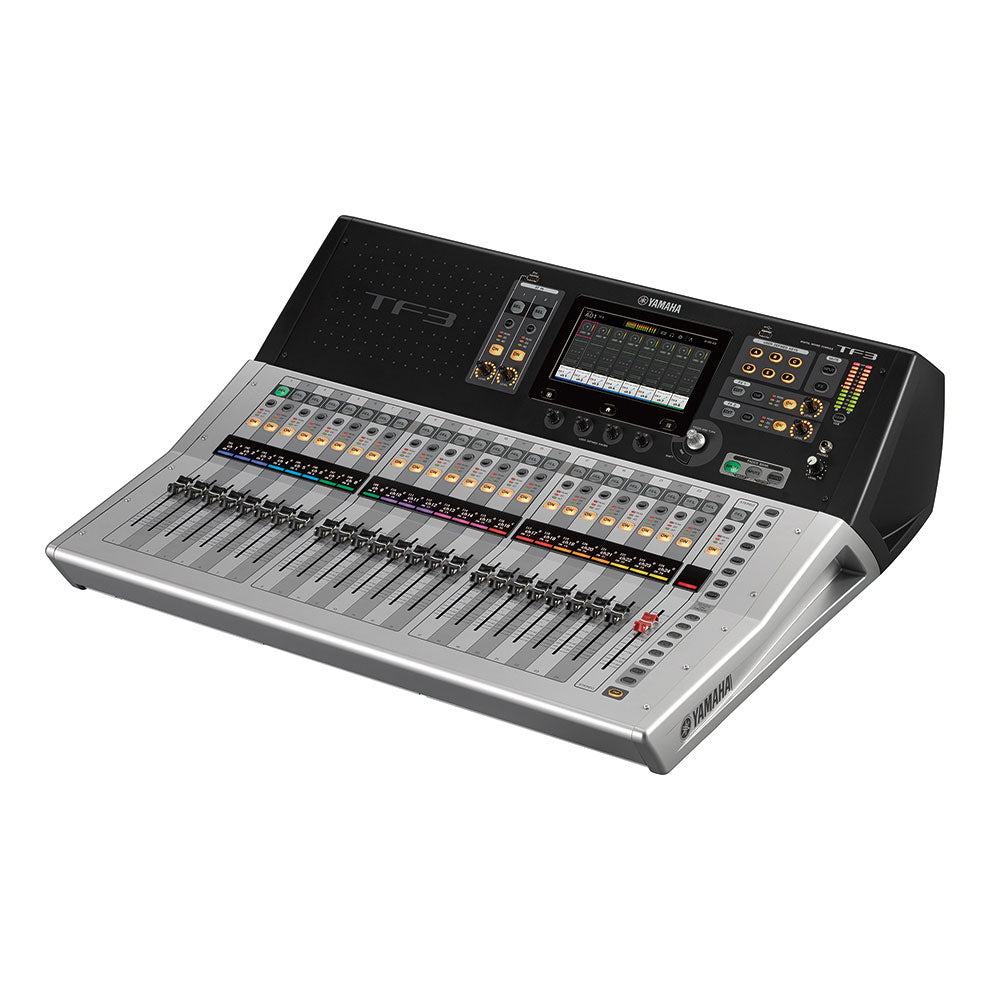

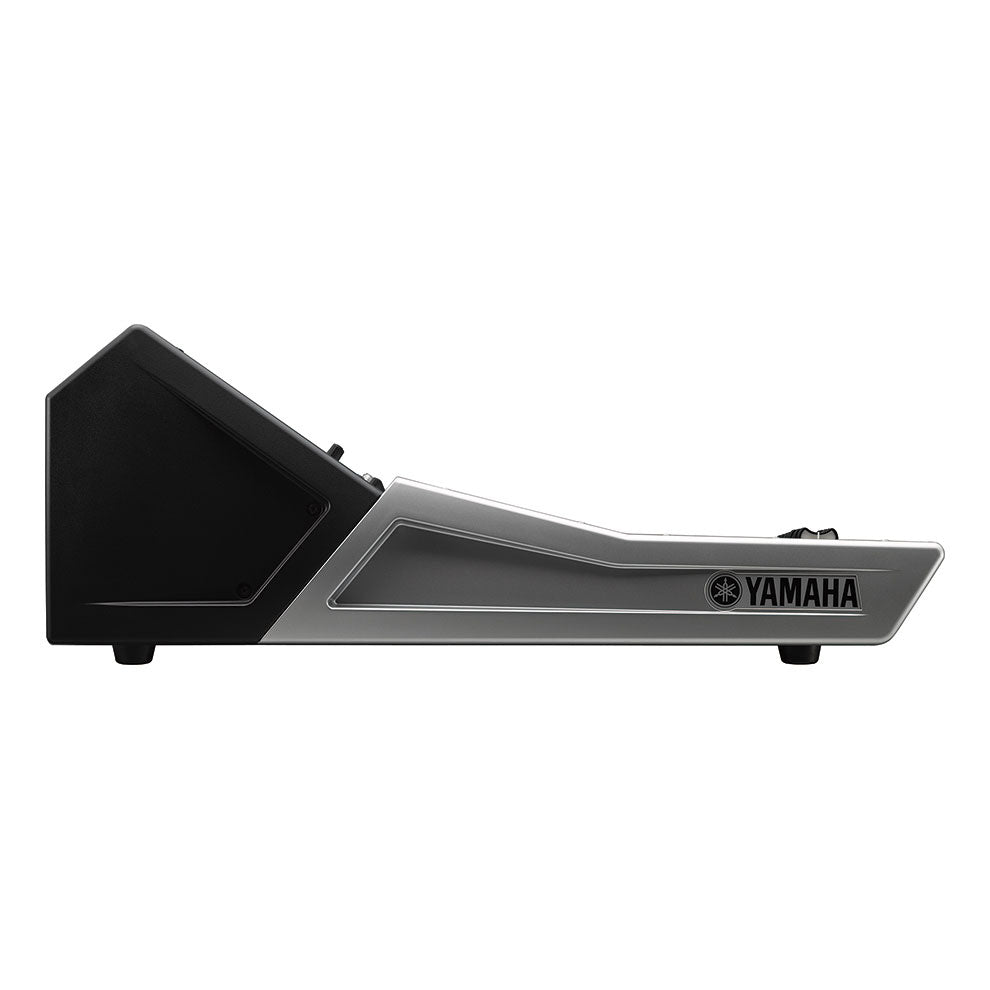

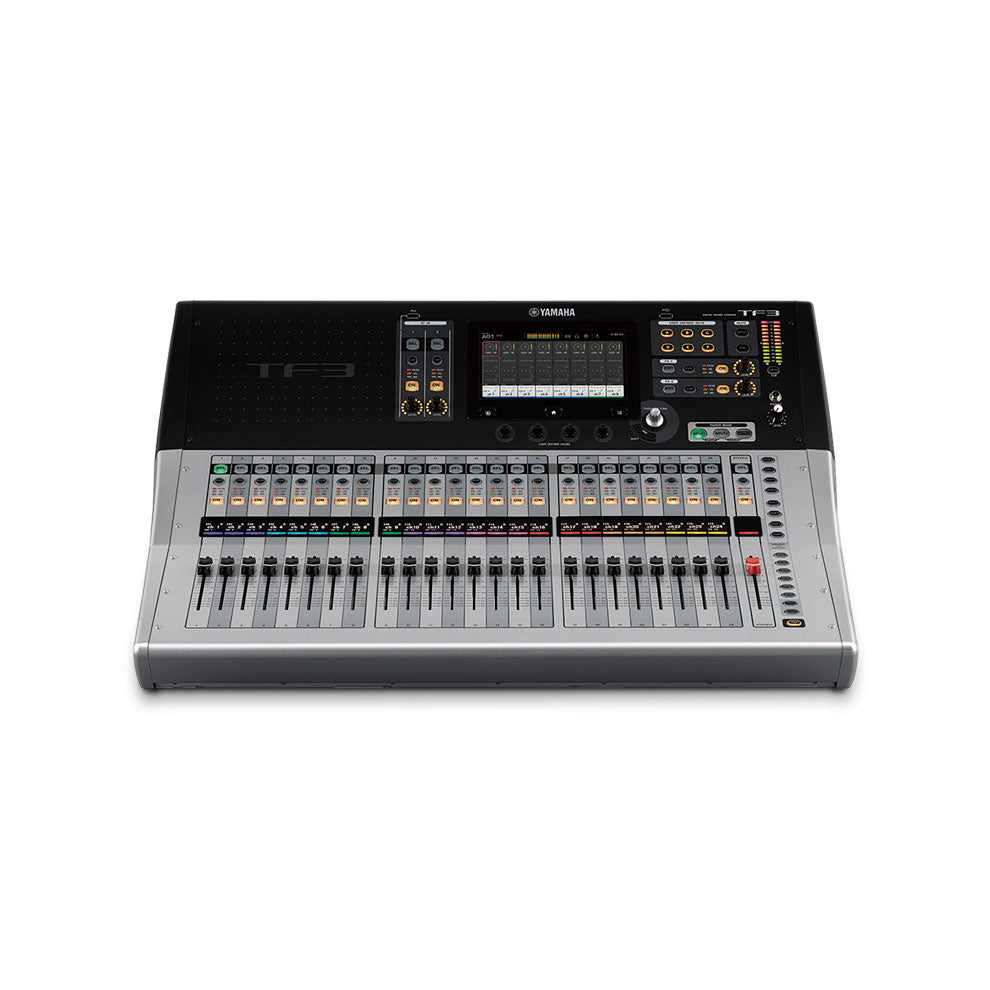

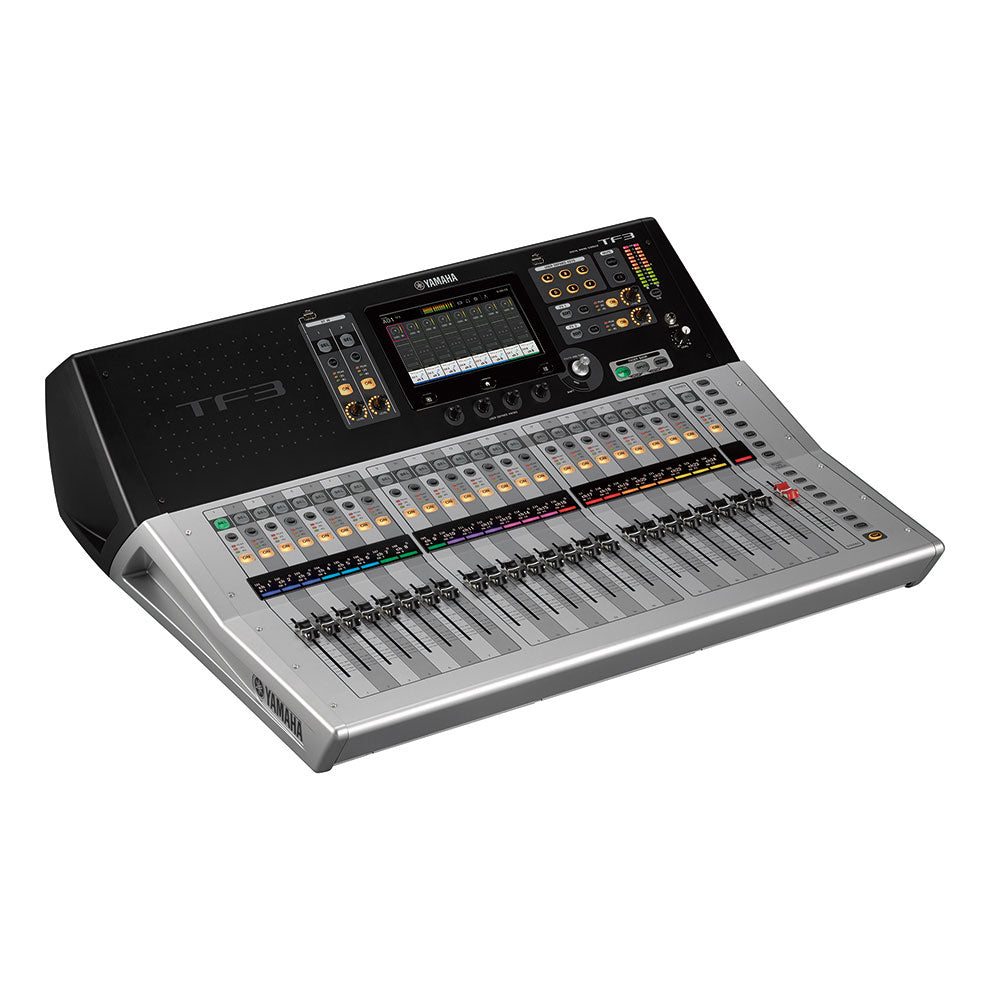

Yamaha TF3

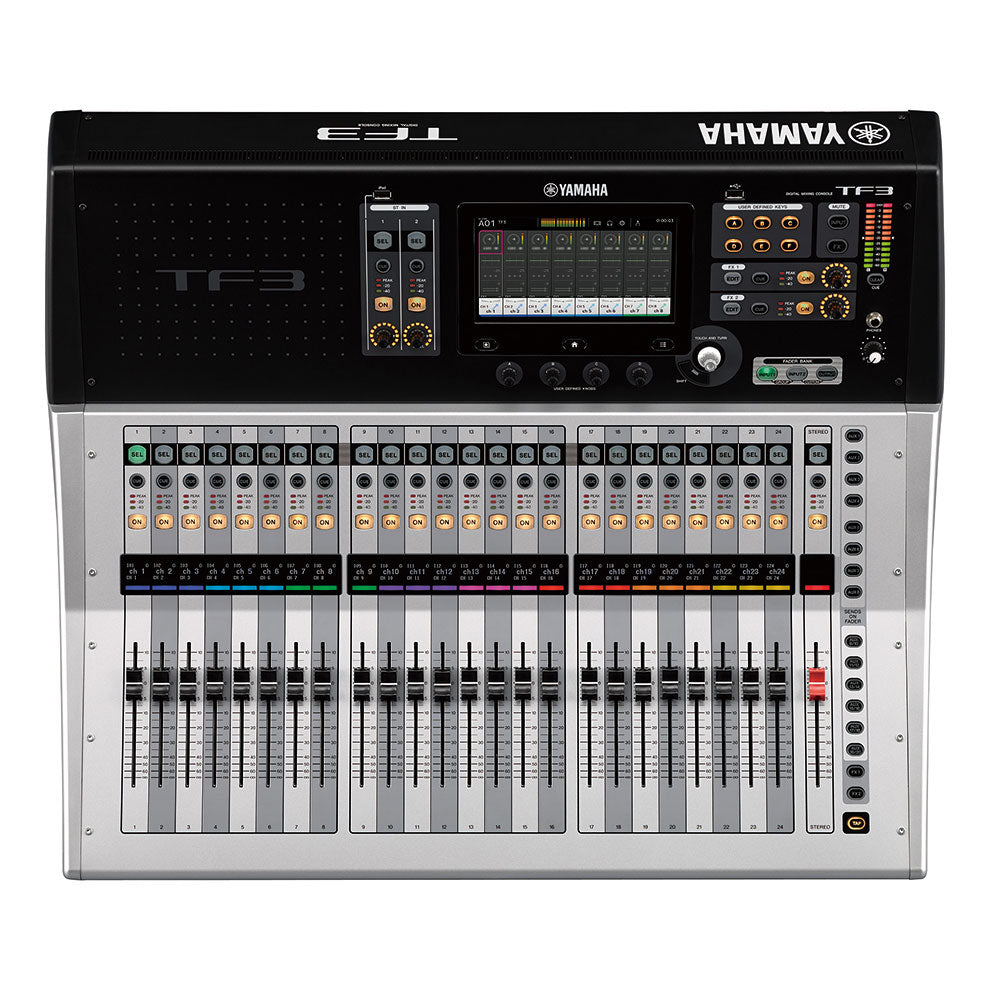

- 25 moottoroitua faderia (24 kanavafaderia + 1 master)
- 48 tuloa miksausta varten (40 mono + 2 stereo + 2 paluuta)
- 20 Aux (8 mono + 6 stereo) + Stereo + Sub-väylät
- 8 DCA-ryhmää Roll-outilla

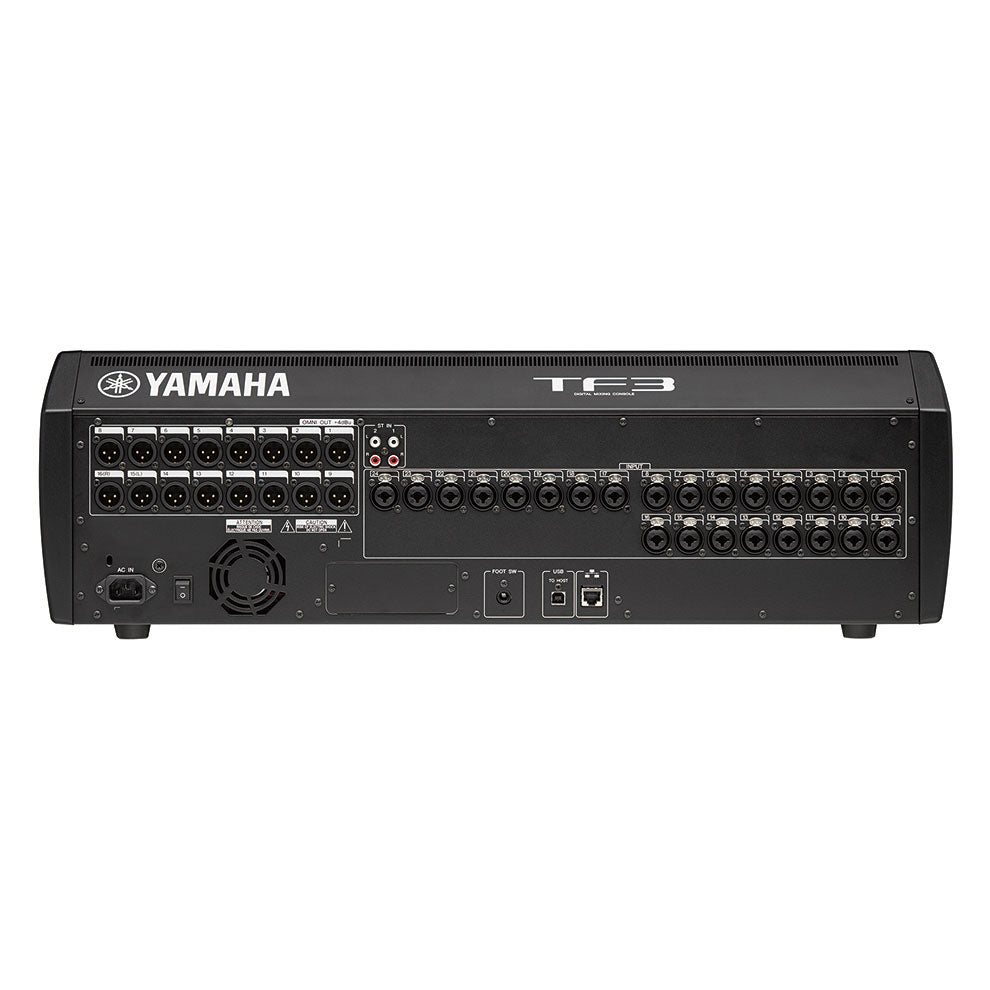

- 24 analogista XLR/TRS combo mic/line-tuloa + 2 analogista stereo phono line-tuloa
- 16 analogista XLR-lähtöä
- 34 x 34 kanavaa digitaalista sisään- ja toistoa USB 2.0:n kautta + 2 x 2 USB-tikulla
- 1 laajennuspaikka NY64-D audio interface -kortille
Tekniset tiedot
Rakenne
| Häivytyskonfiguraatio | 24 + 1 (Master) | |
|---|---|---|
| Miksauskapasiteetti | Input-kanavat | 48 (40 mono + 2 stereo + 2 return) |
| Aux-väylät | 20 (8 mono + 6 stereo) | |
| Stereoväylät | 1 | |
| Alaväylät | 1 | |
| Input-kanavatoiminnot | 8 DCA-ryhmää | |
| I/O | Tulot | 24 mic/line (XLR/TRS combo) + 2 stereo line (phono) |
| Lähdöt | 16 (XLR) | |
| Laajennuspaikat | 1 | |
| Sisäiset prosessorit | DSP | 8 efektiä + 10 GEQ |
| USB | 34x34 USB Audio Interface, 2-raitainen tallennus USB-tikulle | |
Yleiset tekniset tiedot
| Näytteenottotaajuus | Sisäinen | 48 kHz |
|---|---|---|
| Signaaliviive | Alle 2.6 ms, INPUT – OMNI OUT, Fs=48 kHz | |
| Häivytin | 100 mm moottoroidut, resoluutio = 10-bit, +10 dB – –138 dB, –∞ dB kaikki häivyttimet | |
| Kokonaisharmoninen särö | Alle 0.05% 20 Hz–20 kHz @+4 dBu 600 ohmiin, INPUT – OMNI OUT, Input Gain=Min. (Mitattu –18 dB/oktaavi -suodattimella@80 kHz) | |
| Taajuusvaste | +0.5, –1.5 dB 20 Hz–20 kHz, +4 dBu output @1kHz, INPUT – OMNI OUT | |
| Dynaaminen alue | 110 dB typ., DA-muunnin, 107 dB typ., INPUT – OMNI OUT, Input Gain=Min. | |
| Hurina- ja kohinataso | Vastaava tulokohina | –128 dBu typ., Input Gain=Max. (Mitattu A-painotussuodattimella) |
| Jäljelle jäävä lähtökohina | –85 dBu, ST master off (Mitattu A-painotussuodattimella) | |
| Ylikuuluminen | –100 dB (Mitattu –30 dB/oktaavi -suodattimella@22 kHz), jatkuvat INPUT/OMNI OUT -kanavat, Input Gain=Min. | |
| Virtavaatimukset | 100–240 V 50/60 Hz | |
| Virrankulutus | 110 W | |
| Mitat | W | 716 mm (28.2in) |
| H | 225 mm (8.9in) | |
| D | 599 mm (23.6in) | |
Yleiset tekniset tiedot
| Nettopaino | 17.0 kg (37.5lb) | |
|---|---|---|
Yleiset tekniset tiedot
| Lisävarusteet | Pikaopas, virtakaapeli, CUBASE AI -lataustiedot | |
|---|---|---|
| Vaihtoehdot | Laajennuskortti, jalkapedaali (FC5) | |
| Muut | Käyttölämpötila: 0–40 °C, Säilytyslämpötila: -20–60 °C | |
Analogisten tulojen ominaisuudet
| Tuloliitännät | GAIN | Kuormitus Impedanssi | Käyttöön Nimellinen | Tulon taso | Liitin | balansoitu / epäbalansoitu | ||
|---|---|---|---|---|---|---|---|---|
| Herkkyys*1 | Nimellinen | Enintään ennen leikkautumista | ||||||
| INPUT1-24 | +66dB | 7.5KΩ | 50-600Ω mikrofonit tai 600Ω linjat | -82dBu (61.6V) | -62dBu (0.616mV) | -42dBu (6.16mV) | Combo Jack (XLR-3-31 type *2 tai TRS phone *3) | Balansoitu |
| -6dB | -10dBu (245mV) | +10dBu (2.45V) | +30dBu (24.5V) | |||||
| ST IN 1,2 | — | 10kΩ | 600Ω linjat | -30dBV (31.6V) | -10dBV (316mV) | +10dBV (3.16V) | RCA Pin Jack | Epäbalansoitu |
*1. Herkkyys on alin taso, joka tuottaa +4dBu:n (1.23V) lähtötason tai nimellisen lähtötason, kun laite on asetettu enimmäisvahvistukselle. (Kaikki häivyttimet ja tasosäätimet ovat enimmäisasennossa.)
*2. 1: GND, 2: HOT, 3: COLD
*3. Tip: HOT, Ring: COLD, Sleeve: GND
*Näissä teknisissä tiedoissa 0dBu = 0.775Vrms.
*+48V DC (phantom-virta) voidaan syöttää INPUT XLR -tyyppisiin liittimiin kunkin erillisen ohjelmistolla ohjatun kytkimen kautta.
Analogisten lähtöjen ominaisuudet
| Lähtöliitännät | Lähde Impedanssi | Käyttöön Nimellinen | GAIN SW | Lähtötaso | Liitin | balansoitu / epäbalansoitu | |
|---|---|---|---|---|---|---|---|
| Nimellinen | Enintään ennen leikkautumista | ||||||
| OMNI OUT 1-16 | 75Ω | 600Ω linjat | “+24dBu” position (default) | +4dBu (1.23 V) | +24dBu (12.3 V) | XLR-3-32 type *1 | Balansoitu |
| PHONES *3 | 100Ω | 40Ω kuulokkeet | — | 3mW | 75mW | Stereo Phone Jack (TRS) *2 | Epäbalansoitu |
*1.1: GND,2: HOT, 3: COLD
*2 Tip: LEFT, Ring: RIGHT, Sleeve: GND
*3 Tasonsäätimen asentoa on laskettu 16 dB enimmäistasosta.
*Näissä teknisissä tiedoissa 0dBu = 0.775Vrms.
*Kaikki lähdön DA-muuntimet ovat 24bit, 128-kertaisella ylinäytteistyksellä.
Digitaalisten tulojen/lähtöjen tekniset tiedot
| Liitännät | Formaatti | Datan pituus | Audio | Liitin |
|---|---|---|---|---|
| USB (TO HOST) | USB | 24bit | 34ch input / 34ch output, PCM | USB (B type) |
| iPad | USB | — | Toisto: MP3- tai WAV-tiedostodata / Tallennus: WAV-tiedostodata | USB (A type) |
Ohjauksen I/O:n tekniset tiedot
| Liitännät | Formaatti | Taso | Liitin |
|---|---|---|---|
| NETWORK | IEEE802.3 | 10BASE-T/100Base-TX | RJ-45 |
| FOOT SW | — | — | TS Phone |
