ART 2-tiejakaja ja yhdistin

ART 2-tie splitter ja combiner

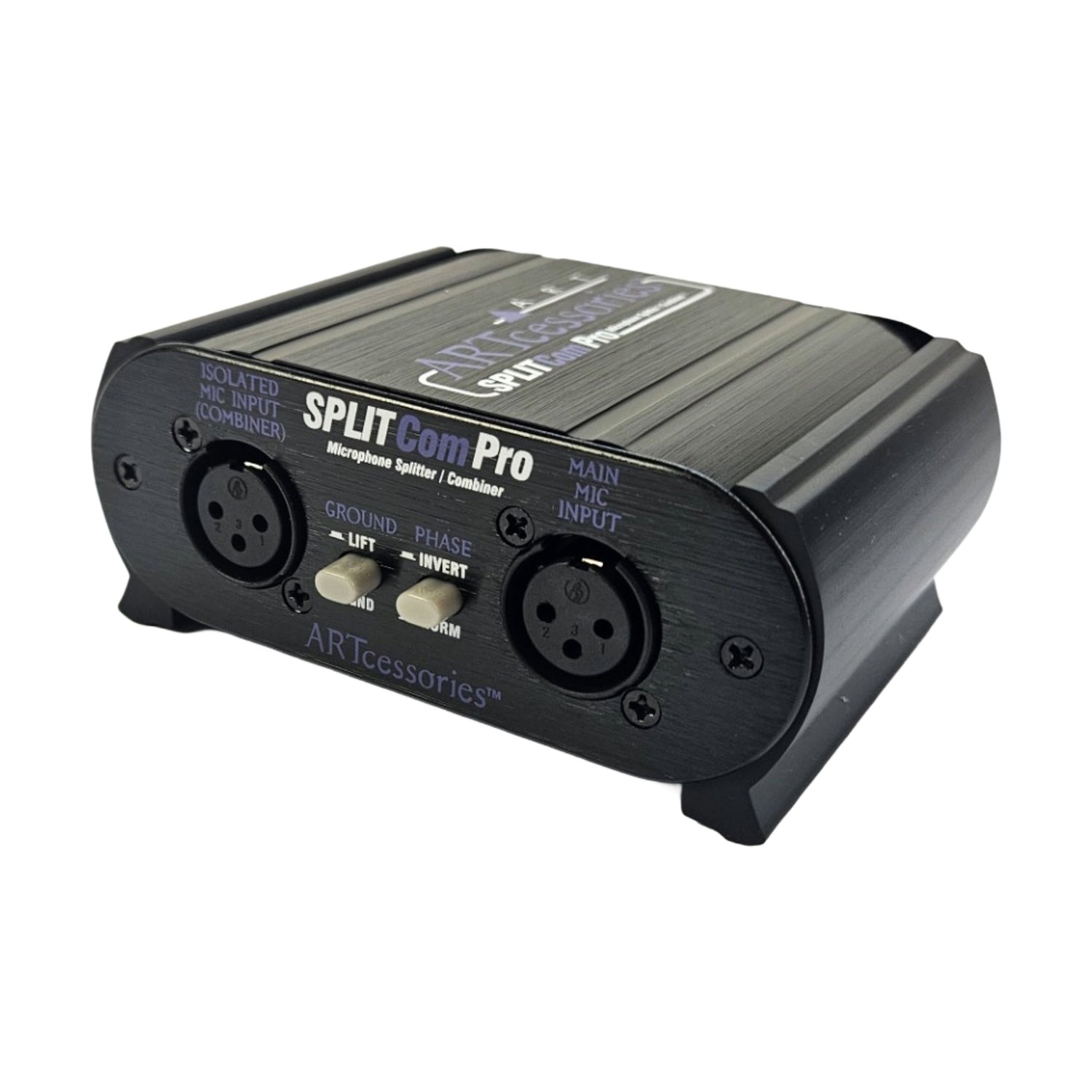

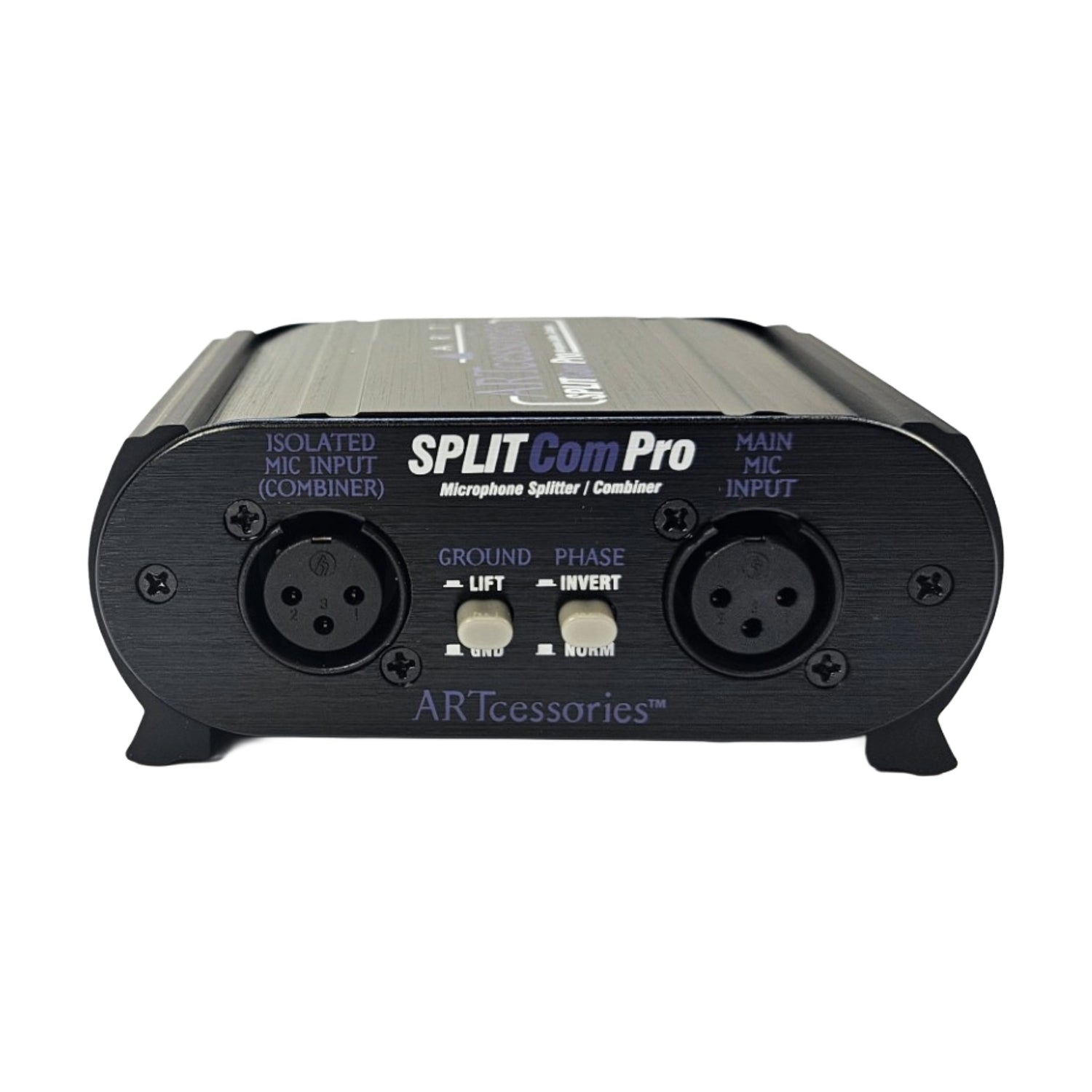

SPLITCom Pro voi jakaa tai yhdistää balansoidut matalaimpedanssiset mikrofonisignaalit.

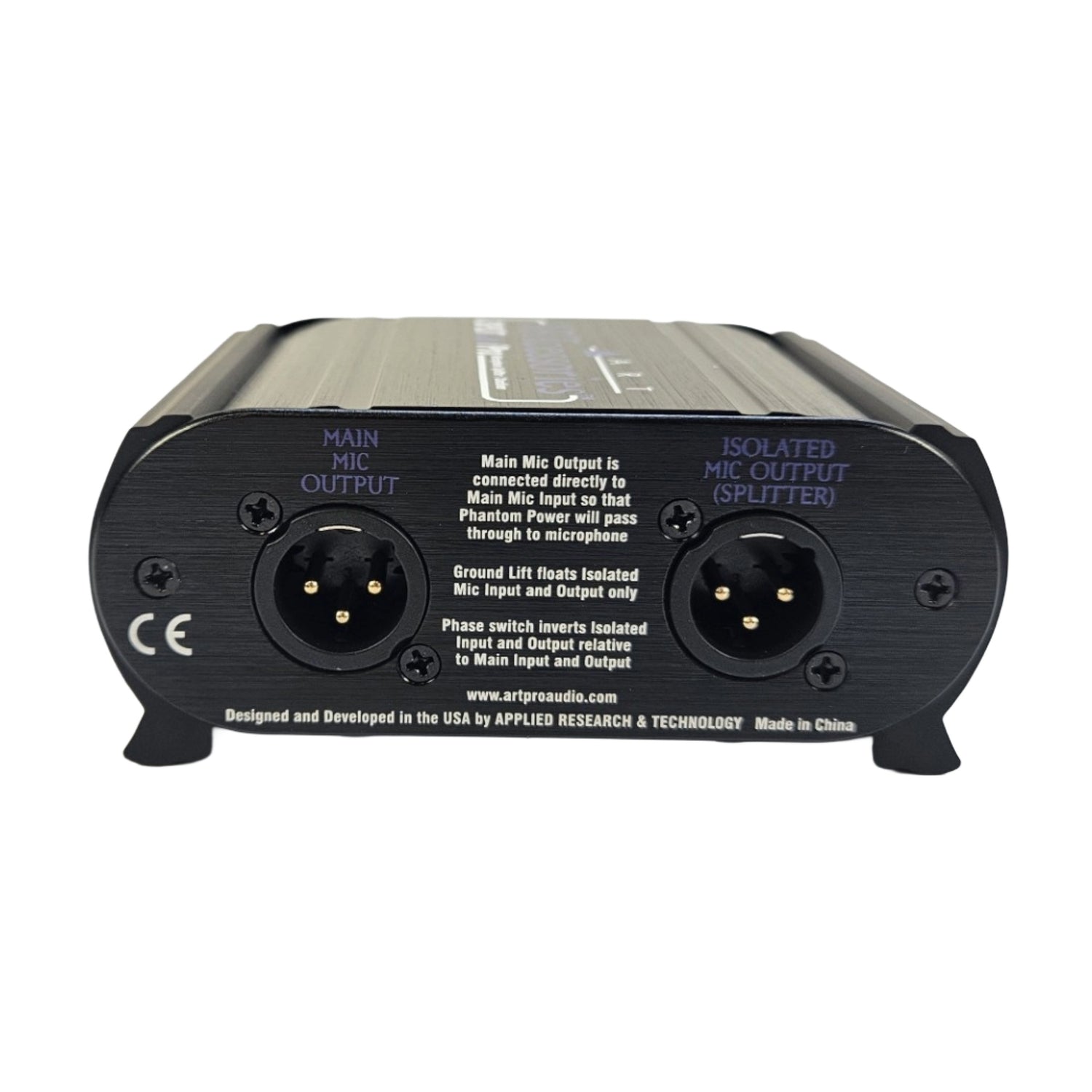

Splitter: SPLITCom Pro tarjoaa suoraan kytketyn ulostulon ja eristetyn ulostulon yhdestä mikrofonista. Sovelluksia ovat mm. suoran ulostulon lähettäminen pää- tai FOH-miksaajalle ja toisen eristetyn ulostulon lähettäminen monitoriin tai tallennusmiksereihin. Päämikrofonin ulostulo kuljettaa fantoomvirran päämiksaajalta päämikrofonituloon kondensaattorimikrofonien käyttöä varten. Fantoomvirta estetään eristetystä mikrofoniulostulosta.

Combiner: SPLITCom Pro tarjoaa ulostulon kahdesta mikrofonitulosta. PHASE-kytkintä voidaan käyttää kääntämään suhteellista vaihetta eristetystä mikrofoniulostulosta. Sovelluksia ovat mm. kaksoismikitys rummuille, kuoroille ja instrumentinvahvistimille. Fantoomvirta kulkee jokaisesta ulostulosta niiden vastaaviin tuloihin (MAIN to MAIN, ISOLETED to ISOLATED), fantoomvirta estetään kulkemasta MAINin ja ISOLATEDin signaaliteiden välillä. Vain ääni kulkee MAINin ja ISOLATEDin signaaliteiden välillä.

Low Distortion with Wide Frequency Response
Two Functions In One Box - Combines and/or Splits
Phase Invert Switch For Subtractive Combining
Galvanic Isolation To Block Phantom Power Between Channels
Ground Lift Switch To Reduce Noise Due To Ground Loops

Frequency Response: 20Hz to 150kHz +/- 0.2 @ 0dBu
Total Harmonic Distortion: Typical Driving Source Distortion: 150 Ohm
Phase Shift: Typical Output Load Impedance: 1k Ohm
Dimensions: 1.85" H x 4.6" W x 3.5" D (47mm x 117mm x 89mm
Weight: 0.75 lbs (0.32 kg)
Notes: All of the measurements made from the ISOLATED MIC OUTPUT with PHASE switch out (NORM) and a 150 Ω balanced source feeding the MAIN MIC INPUT and a 1k Ohm load connected to the ISOLATED MIC OUTPUT to simulate a typical "real world" microphone and mic preamplifier. 0dBu = 0.775VRMS
