ART Aktiv DI-laatikko

ART XDIRECT Aktiv Di-Box

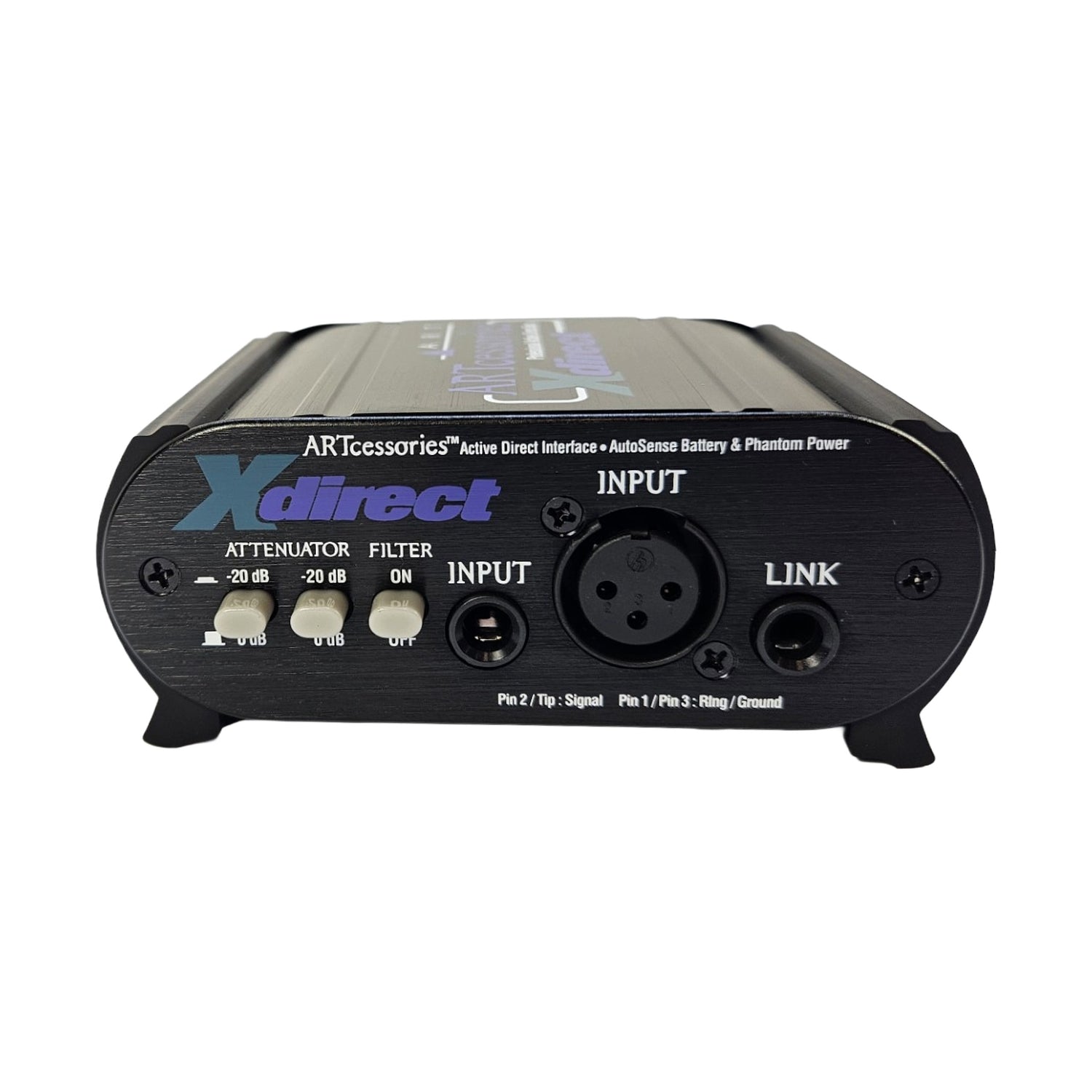

Xdirect on laadukas aktiivinen liitäntälaite, joka antaa käyttäjän kytkeä instrumentti-, linja- tai kaiutinsignaalit mikseriin tai muihin balansoituihin tuloihin. Jokainen 1/4" ja XLR-tulo, korkean impedanssin omaava, muunnetaan matalakohinaisella elektroniikalla eristettyyn, balansoituihin matalaimpedanssiulostulosignaaliin. Xdirectilla on erittäin tasainen ja laaja taajuusvaste, se kestää korkeita signaalitasoja ja säilyttää samalla eristetyn, balansoidun matalaimpedanssiulostulon. Tämä antaa Xdirectille kirkkaan ja neutraalin äänen monenlaisista signaalilähteistä, jopa pitkillä etäisyyksillä ja voimakkaasti kohinoituneissa ympäristöissä.

Input-vaimenninkytkimet tarjoavat monia signaali­tasoja ja input THRU -liitännät. GROUND LIFT -kytkimet antavat käyttäjän erottaa inputin ja outputin signaalimaadoitukset.

XDirect tarjoaa myös vaihdettavan low-pass -suodattimen, joka leikkaa kaiken korkean taajuuden häiriön pois. Bessel-suodatin inputissa on sijoitettu kuuloalueen ulkopuolelle ja vähentää radio­taajuushäiriötä ennen kuin se saavuttaa pääjärjestelmän. Suodatin vähentää myös digitaalisen tietokonekohinan vaikutusta, kun XDirectiä käytetään käyttöliittymänä tietokonepohjaisen äänityöaseman ja monitorien välillä.

Phase-Invert -kytkin vaihtaa signaalin polariteetin lähteessä.

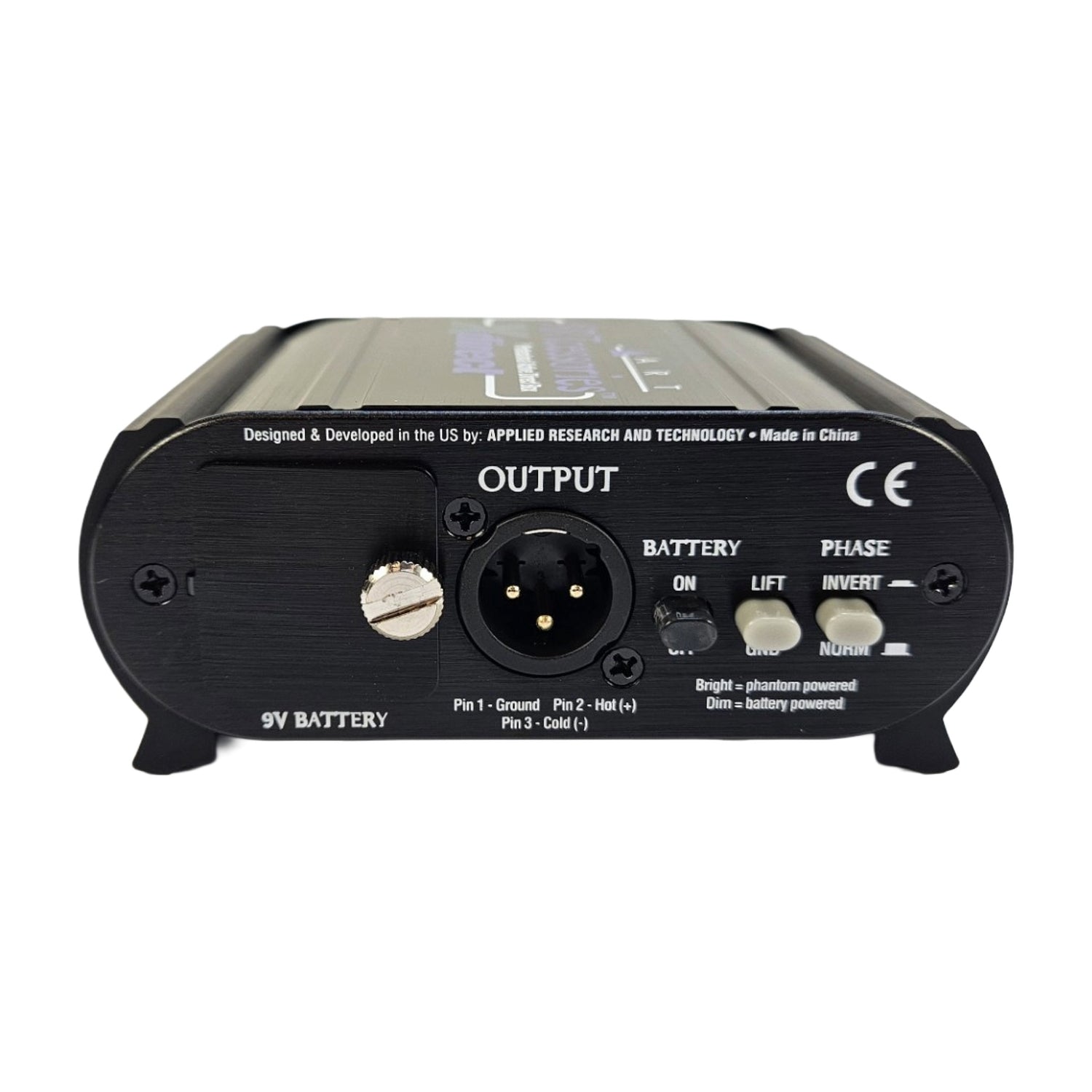

Xdirectin aktiivipiirit saavat virtansa sisäisestä 9V-paristosta, kun ulkoinen virta ei ole käytettävissä. Paristokäytöllä virrankulutus on alle 3,5 mA, mikä antaa yli 250 tunnin toiminta-ajan uudella paristolla. Jos phantom-virta on saatavilla, Xdirect ottaa automaattisesti virran ulkoisesta lähteestä. Paristo on/on-kytkin hehkuu heikosti, kun laite toimii paristolla, valaisee kirkkaammin kun se toimii phantom-virralla ja on sammuksissa, kun laite on pois päältä.

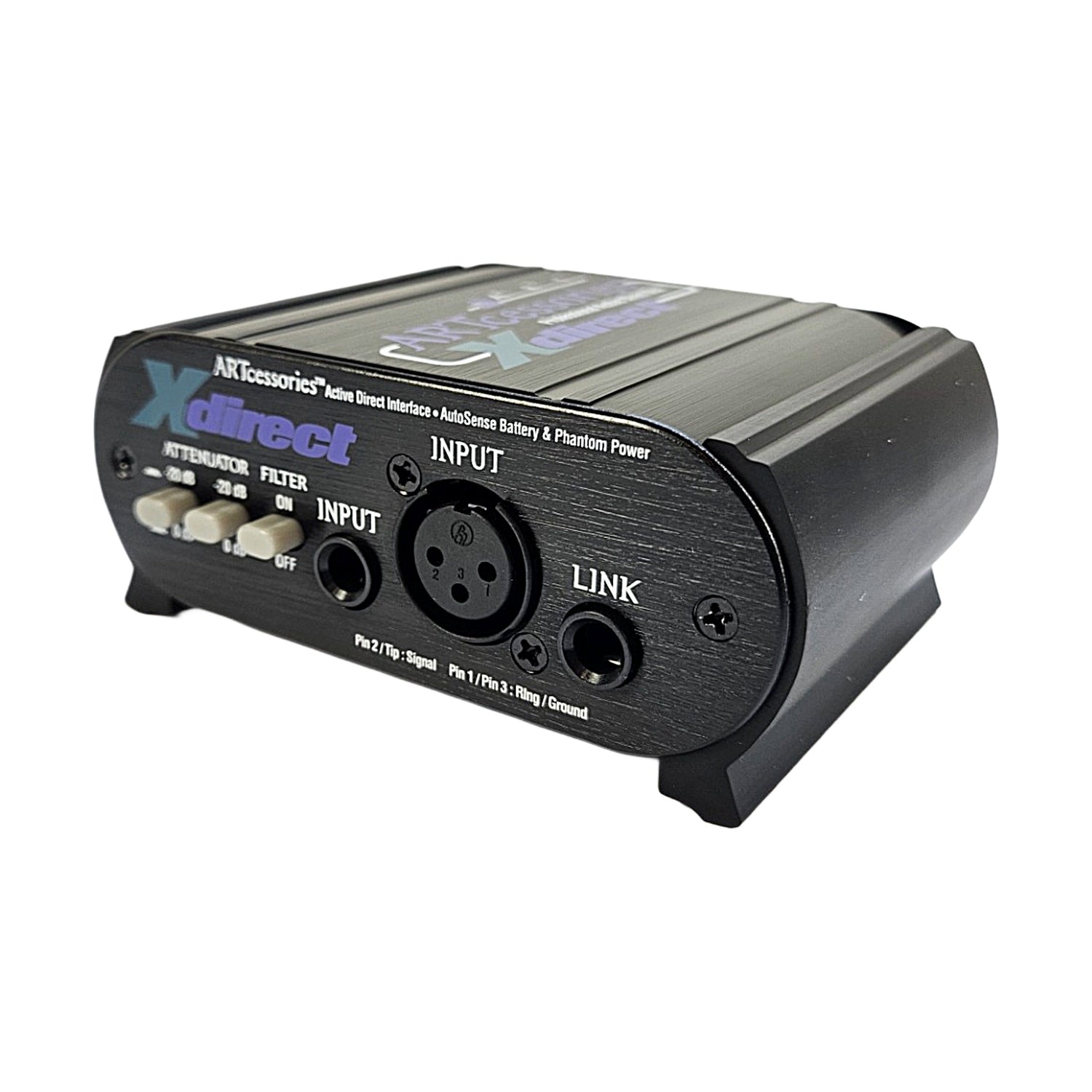

Xdirect toimitetaan kompaktissa, mustassa, anodisoidussa alumiinikotelossa.

Frequency Response 10Hz -100kHz, +/-.5dB @ +0dBu
Total Harmonic Distortion Dynamic Range >100dB typical
Maximum Input Level 4/+24/+44dBu
Maximum Output Level +6dBu (battery powered), +14dBu (phantom powered)
Input Connections ¼-inch TRS and XLR female unbalanced, 470k Ohm
Output Connections XLR male balanced, Output Phase Switchable, Normal/Invert
Ground Lift Switchable, fully isolates inputs from chassis and output
Input Attenuation Switchable, (0dB, -20dB, -40dB)
Filter Type / Response Switchable, Low Pass, -3dB @30kHz
Power Requirements 9volt @3.5ma (internal battery) or 18VDC-48VDC @9.5ma (phantom power)
Dimensions 1.75"H x 4.2"W x 3.5"D (44.5mm x 107mm x 89mm)
Weight 0.75 lbs (0.34 kg)
