Cranborne Audio 500R8

Keskeiset ominaisuudet

28-tuloinen/30-lähtöinen USB 2.0 -audio-liitäntä

• Vähäviiveinen USB 2.0 -liitäntä, joka on erittäin vakaa ja yhteensopiva useiden PC/macOS-laitteiden kanssa.
• ADAT I/O (16/16 kanavaa @ 44.1/48kHz, 8/8 kanavaa @ 88.2/96kHz)
• S/PDIF I/O
• 5-nastainen MIDI I/O

Tehokas A/D-muunnos

• Dynaaminen alue: 121dB A-painotettuna, AES17-menetelmä, 20Hz–20kHz
• Taajuusvaste: -1dB, 2.2Hz–>80kHz
• THD+N: <0.00032% (-110dB) @ -4dBFS, 20Hz–40kHz, 1kHz, A-painotettuna
• Suurin tulotaso: +24dBu

Tehokas D/A-muunnos

• Dynaaminen alue: 121dB A-painotettuna, AES17-menetelmä, 20Hz–20kHz
• Taajuusvaste: -1dB, <1Hz–>61kHz
• THD+N: <0.0003% (-110.5dB) @ -4dBFS, 20Hz–40kHz, 1kHz, A-painotettuna
• Suurin lähtötaso: +24dBu

Master-tason referenssilaadukas sisäinen kello

• Toiminta taajuuksilla 44.1, 48, 88.2, 96, 176.4 ja 192kHz
• Jitter <0.5ps
• Erillinen Word Clock -tulo ja -lähtö BNC:n kautta
• Ulkoiset synkronointivaihtoehdot Word Clock BNC:n, S/PDIF:n tai ADAT:n kautta

Talkback-toiminnolla varustettu monitor-ohjain

• Kaiuttimien A/B-vaihto, Mono-tarkistus, Dim, Mute ja 28-segmenttinen huippumittari
• Erillinen talkback-tulo phantom-virralla, push-to-talk-aktivoinnilla ja automaattisella reitityksellä kaikkiin kuuloke- ja C.A.S.T.-laitteisiin
• Helppokäyttöiset, valaistut etupaneelin säätimet kaikille monitor-ohjaimen toiminnoille.

Analoginen summainmikseri

• 8-2-kanavainen analoginen summainmikseri, jossa on +26.5dBu:n headroom, erillinen ADC ja balansoituja 1/4" jack-lähtöjä
• C.A.S.T.-linkkiportti summainmikserin laajentamiseen 16-2-kanavaiseksi Cranborne Audio 500ADAT:n avulla

Viiveetön artistimikseri

• Viiveetön analoginen artistimikseri, jossa on kanavakohtaiset fyysiset taso-/panorointisäätimet ja DAW-paluuäänen miksaussäätimet
• 2 tehokasta kuulokelähtöä erillisillä miksaus- ja tasosäätimillä

Referenssilaadukkaat kuulokelähdöt

• THD+N: <0.0006% (-104.4dB) @ 20dBu, 1kHz, A-painotettuna, 300ohm kuorma
• Lähtöteho (1kHz): 250mW x 2 @ 600 ohmia, 650mW x 2 @ 220 ohmia, 1.21W x 2 @ 100 ohmia, 500mW x 2 @ 32 ohmia
• Taajuusvaste: 1dB, <1Hz–>70kHz

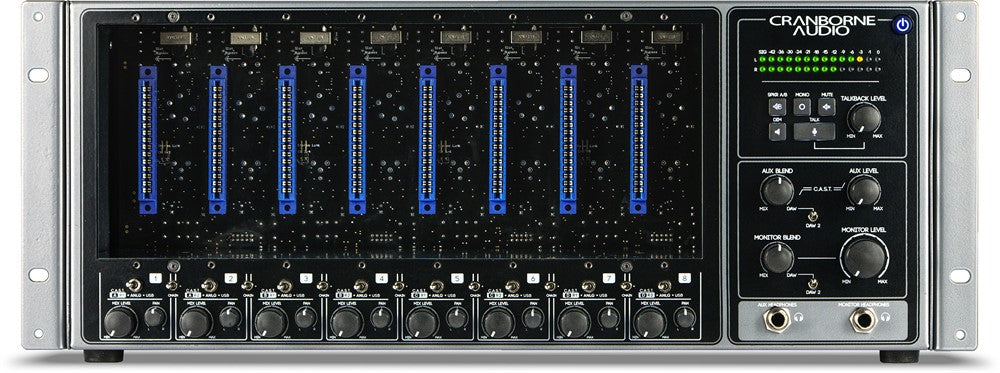

Tehokas 8-paikkainen 500 series -rack

• 250mA virtaa paikkaa kohden, yhteensä 2A kaikille paikoille

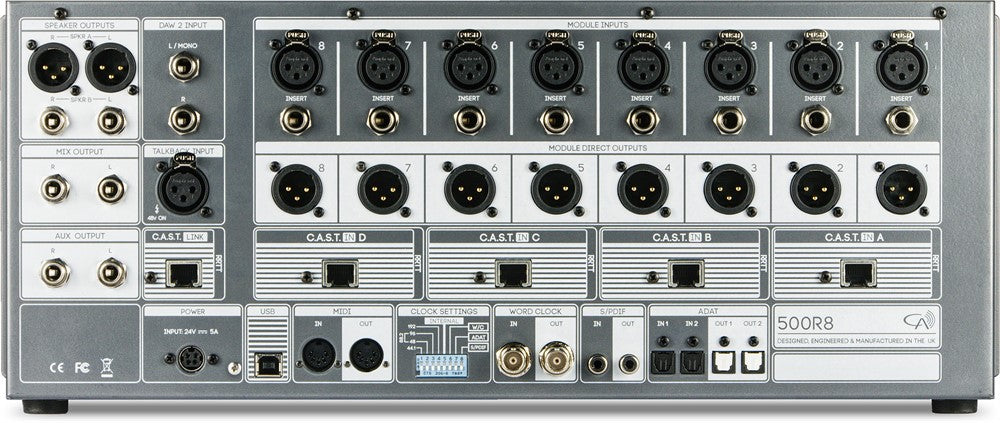

• XLR-tulot, XLR-linjalähdöt ja TRS-insertit (ennen ADC:tä) jokaisessa 500 series -paikassa
• Moduulilähteen vaihtovaihtoehdot analogisten, USB- tai ulkoisten C.A.S.T.-signaalien lähettämiseen suosikkisi 500 series -moduulien läpi
• Paikkakohtaiset moduulien ohituskytkimet mahdollistavat 500R8:n käytön ilman asennettuja 500 series -moduuleja.

C.A.S.T.-yhteensopiva

• Kanavakohtaiset C.A.S.T.-portit analogisen I/O:n sijoittamiseen eri puolille studiota passiivisten tai aktiivisten C.A.S.T.-jakorasi­oiden avulla tavallista suojattua Cat 5 -kaapelia käyttäen

24v, 5a ulkoinen lukittuva virtalähde

• Ulkoinen virtalähde analogisen audio-suorituskyvyn ja lämmön haihtumisen parantamiseen.

Suunniteltu ja valmistettu Isossa-Britanniassa

• Jokainen 500R8 testataan perusteellisesti omistautuneiden insinöörien tiimin toimesta luotettavuuden ja tasalaatuisuuden varmistamiseksi.

500R8

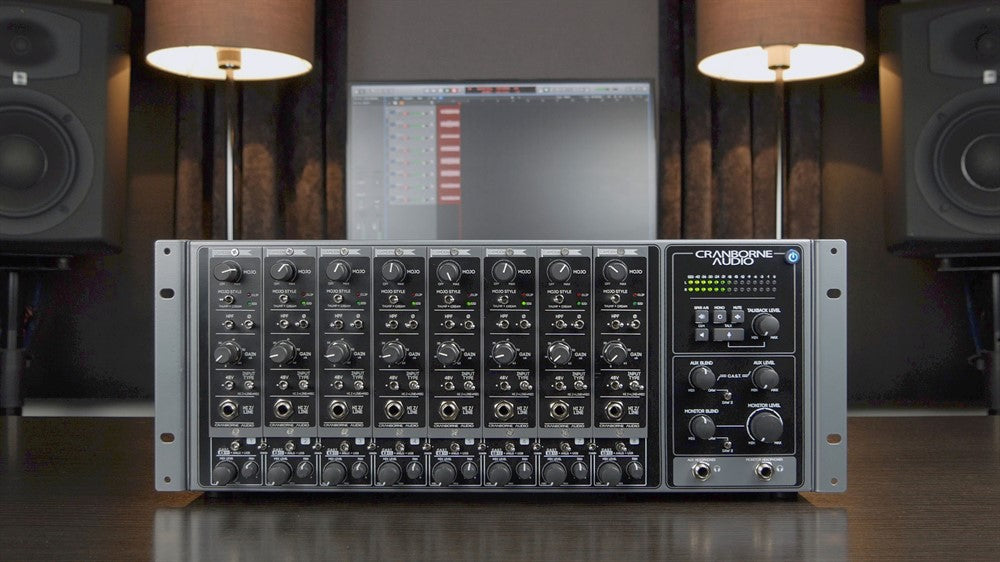

500R8 on modernin studion keskipiste. Se on 28-tuloinen/30-lähtöinen USB audio -liitäntä, joka yhdistää 500 series -rackin ja tehokkaan AD/DA-muunnoksen kaikkiin modernissa ammatti- tai kotistudiossa tarvittaviin liitäntöihin. k

500R8 on modernin studion keskipiste. Se on 28-tuloinen/30-lähtöinen USB audio -liitäntä, joka yhdistää 500 series -rackin ja tehokkaan AD/DA-muunnoksen kaikkiin modernissa ammatti- tai kotistudiossa tarvittaviin liitäntöihin.

500R8 sisältää unelmastudion rakentamiseen tarvittavat olennaiset studio-ominaisuudet, kuten 8-2-kanavaisen, suuren headroomin analogisen summainmikserin, kattavan talkback-toiminnolla varustetun monitor-ohjaimen, 16-tuloisen/16-lähtöisen ADAT-liitännän sekä viiveettömän analogisen artistimikserin referenssilaadukkailla, tehokkailla kuulokelähdöillä.

Analogisen luonteen parhaat puolet – 500 seriesin ansiosta

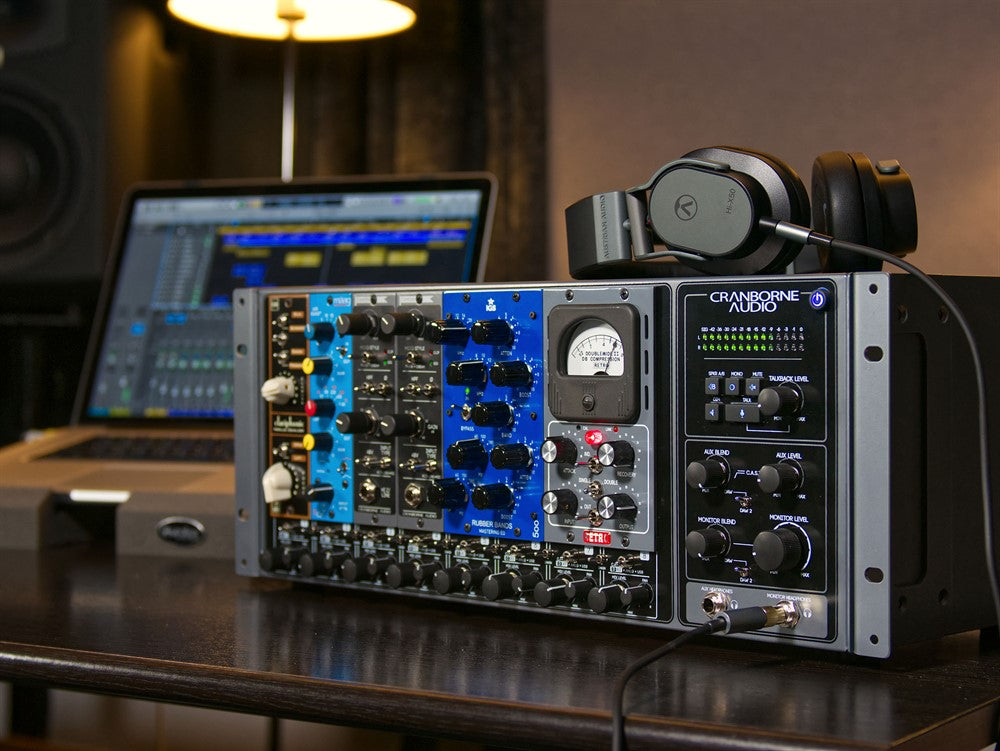

Hyödyntämällä laajaa ja jatkuvasti kasvavaa 500 series -markkinaa voit määrittää 500R8:n analogisen soundin makusi mukaan. Asentamalla suosikkisi 500 series -moduulit kahdeksaan käytettävissä olevaan 500 series -paikkaan voit luoda täydellisen analogisen etuaste-/esivahvistinvaiheen, joka voidaan moniraitanauhoittaa suoraan DAW-järjestelmääsi.

Täytä 500R8 vintage-esivahvistimilla äänittääksesi drums. Täytä 500R8 puhtailla ja kirkkailla esivahvistimilla kielisoittimien äänittämistä varten. Täytä 500R8 Preamp-, EQ- ja Compressor-moduuleilla luodaksesi oman custom-analogisen kanavastripin. Mahdollisuudet ovat rajattomat, ja jokainen 500R8 on soundiltasi ainutlaatuinen.

500 series -moduulien integrointi työskentelyprosessiisi ei pääty äänitykseen. Jokaisen 500 series -paikan erilliset moduulilähteen kytkimet mahdollistavat USB-kanavien lähettämisen DAW-järjestelmästäsi 500R8:aan, kahdeksan asennetun 500 series -moduulin läpi ja takaisin DAW-järjestelmääsi äänitystä varten (analoginen ”mojo” lisättynä). Ajattele 500R8:aa kahdeksan ulkoisen analogisen Plug-inin pankkina.

Jos haluat käsinkosketeltavamman, täysin analogisen lähestymistavan miksaukseen, 500R8 sisältää myös 8-2-kanavaisen, suuren headroomin analogisen summainmikserin, jossa on erilliset taso- ja panorointisäätimet. Niiden avulla voit luoda oman suuren headroomin analogisen miksauksesi ennen sen äänittämistä takaisin DAW-järjestelmääsi erillisiä USB-tuloja 9/10 käyttäen.

Digitaalinen tarkkuus

Jotta analogisen signaalisi jokainen hienovarainen vivahde voidaan tallentaa, 500R8 sisältää referenssiluokan AD/DA-muunnoksen, jonka dynaaminen alue on 121dB (A-wtd) ja THD+N <0.00032% (@ -4dBFS, 1kHz, A-wtd). Kaikkea ohjaa 500R8:n master-referenssitasoinen sisäinen kello, jonka jitter on <0.5 pikosekuntia.

Erittäin tarkan, vähäjitterisen kellotuksen ja tehokkaan digitaalisen muunnoksen yhdistelmä varmistaa, että analoginen luonne tallentuu pienintä yksityiskohtaa myöten – ilman muunnosprosessin ei-toivottuja digitaalisia artefakteja ja laajalla dynaamisella alueella 500R8:n suuren headroomin analogisen rakenteen ja matalan kohinatason ansiosta.

Cranborne Audio:n USB 2.0 audio -liitäntä tarjoaa suuren kanavamäärän ja vähäviiveisen suorituskyvyn, ja se toimii vakaasti ja pitkäikäisesti kaikkien PC/macOS-laitteiden kanssa. 500R8 on core audio -yhteensopiva macOS:lle, ja Windows-koneille se sisältää kevyen ohjauspaneelin, joka käyttää mahdollisimman vähän suorittimen resursseja ja jättää enemmän tehoa DAW-istuntosi plugineille.

Liitä 500R8 PC/macOS-laitteeseesi, ja DAW-järjestelmäsi tunnistaa täyden 28-tuloisen, 30-lähtöisen USB audio -liitännän. 500R8 sisältää myös kattavat 5-nastaiset MIDI I/O-, ADAT I/O-, BNC:n kautta toimivat Word Clock I/O- sekä S/PDIF I/O -liitännät, joten kaikki digitaalisen studiosi liitännät ovat katettuina.

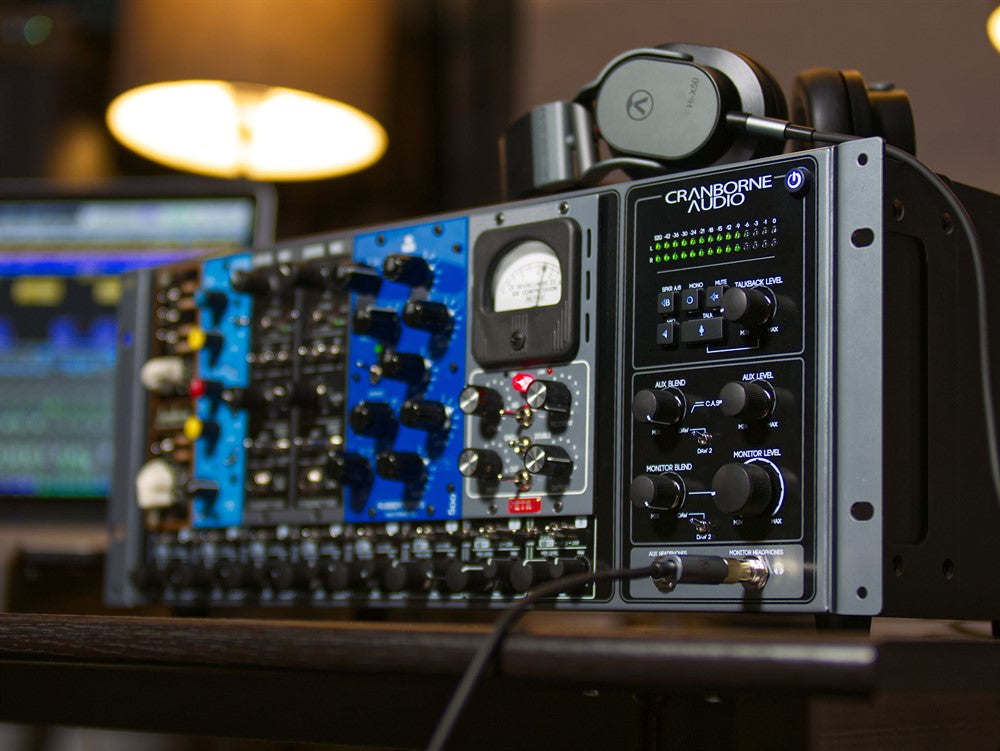

Monitor-ohjain

500R8 sisältää kattavan monitor-ohjaimen, jossa on liitännät kahdelle studio-monitors-sarjalle. Saumattoman kaiutinvaihdon lisäksi molempien studio-monitors-sarjojen välillä siinä on Mono-painike, joka summaa L-R-kanavat monoyhteensopivuuden tarkistamista varten, DIM-kytkin, joka laskee kaiuttimien äänenvoimakkuutta 12dB rennompia keskusteluja varten äänitysten aikana, sekä kaiuttimien mykistyskytkin kuulokkeilla äänitettäessä.

500R8 sisältää myös kattavan Talkback-osan, jossa on XLR-tulo, 48v phantom-virta, push-to-talk-toiminto ja automaattinen signaalin reititys kaikkiin järjestelmään liitettyihin C.A.S.T.- ja kuulokelähtöihin.

Summainmikseri

Analoginen summaus voi antaa miksauksellesi viimeisen tarvittavan palan analogista luonnetta ammattimaisen ja viimeistellyn äänituloksen saavuttamiseksi. 500R8:n 8-2-kanavaisen summainmikserin tekee niin special se, että se sijaitsee kahdeksan 500 series -paikan jälkeen. Näin voit lisätä saturaatio- tai hienovaraisia ”bus-compression”-moduuleja ja luoda stereomiksauksen 500R8:n erillisillä analogisilla taso- ja panorointisäätimillä jokaisen moduulin alla. 500R8:n summainmikserissä on myös erillinen muunnin, jolla stereomiksauksesi voidaan äänittää DAW-järjestelmääsi USB-tuloihin 9/10 valtavalla +24dBu:n headroomilla.

Viiveetön artistimikseri

500R8 hylkää kömpelöt ”virtuaaliset” software-mikserit ja tuo miksauksen takaisin käsiesi ulottuville. 500R8:n suuren headroomin analogisen summainmikserin avulla voit luoda viiveettömiä, täysin analogisia miksauksia live-lähteistä, yhdistää ne erillisiin USB-toistoreitteihin ja lähettää ne suoraan äänittäville muusikoille C.A.S.T.- tai paikallisten kuulokelähtöjen kautta.

C.A.S.T.-varusteltu

C.A.S.T. tulee sanoista Cat 5 Analogue Snake Transport ja mahdollistaa kustannustehokkaan, järjestelmällisen kaapelinhallinnan studiossasi. C.A.S.T. hyödyntää vakiomallisia suojattuja Cat5-verkkokaapeleita neljän balansoitu analogisen audio-kanavan siirtämiseen yhtä kaapelia pitkin.

500R8:ssa on 4 C.A.S.T. IN -porttia, joiden avulla voit liittää C.A.S.T.-yhteensopivia jakorasioita (kuten Cranborne Audio N22 ja N22H) 500R8:aan ja sijoittaa analogiset I/O-liitännät sinne, missä niitä studiossa tarvitaan.

Liitä mikrofoni-/linjalähteet C.A.S.T.-jakorasiaan, jolloin signaali kulkee Cat 5 -kaapelia pitkin suoraan 500R8:aan asennettuihin moduuleihin. Samalla 500R8:lla luotu analoginen miksaus lähetetään samaa kaapelia pitkin liitettyyn jakorasiaan. Tämä mahdollistaa saumattoman analogisen audio-yhteyden tarkkaamosta, live-huoneesta, laulukopista tai viereisestä makuuhuoneesta!

C.A.S.T. on 100-prosenttisesti analoginen eikä sen käyttö vaadi asetuksia. Se toimii helposti jopa 100m:n etäisyyksillä, kun käytössä on Cat 6e- tai Cat 7 -kaapeli, ja täydellinen cat 5 -studiokaapelointi maksaa murto-osan siitä, mitä analoginen moniydinkaapeli maksaisi. Ei asetuksia. Ei viivettä. Ei vaivaa. Ja soundi on erinomainen.

Suunniteltu ja valmistettu Isossa-Britanniassa

Jotta jokainen Cranborne Audio -nimellä varustettu tuote olisi studioympäristöön sopiva, olivatpa tilat suuret tai pienet, kaikki 500R8:t valmistetaan Isossa-Britanniassa yrityksen tarkassa valvonnassa. 500R8 kootaan huolellisesti ammattitaitoisen henkilöstön toimesta erittäin tarkasti, ja pätevä insinööri testaa jokaisen tuotteen perusteellisesti ennen toimitusta eri puolille maailmaa.
