Palmer RIVER main - Passiv 2-kanals linje-sammenlægger
Sis. alv. • B2B ilman alv
Kuvaus
Kuvaus

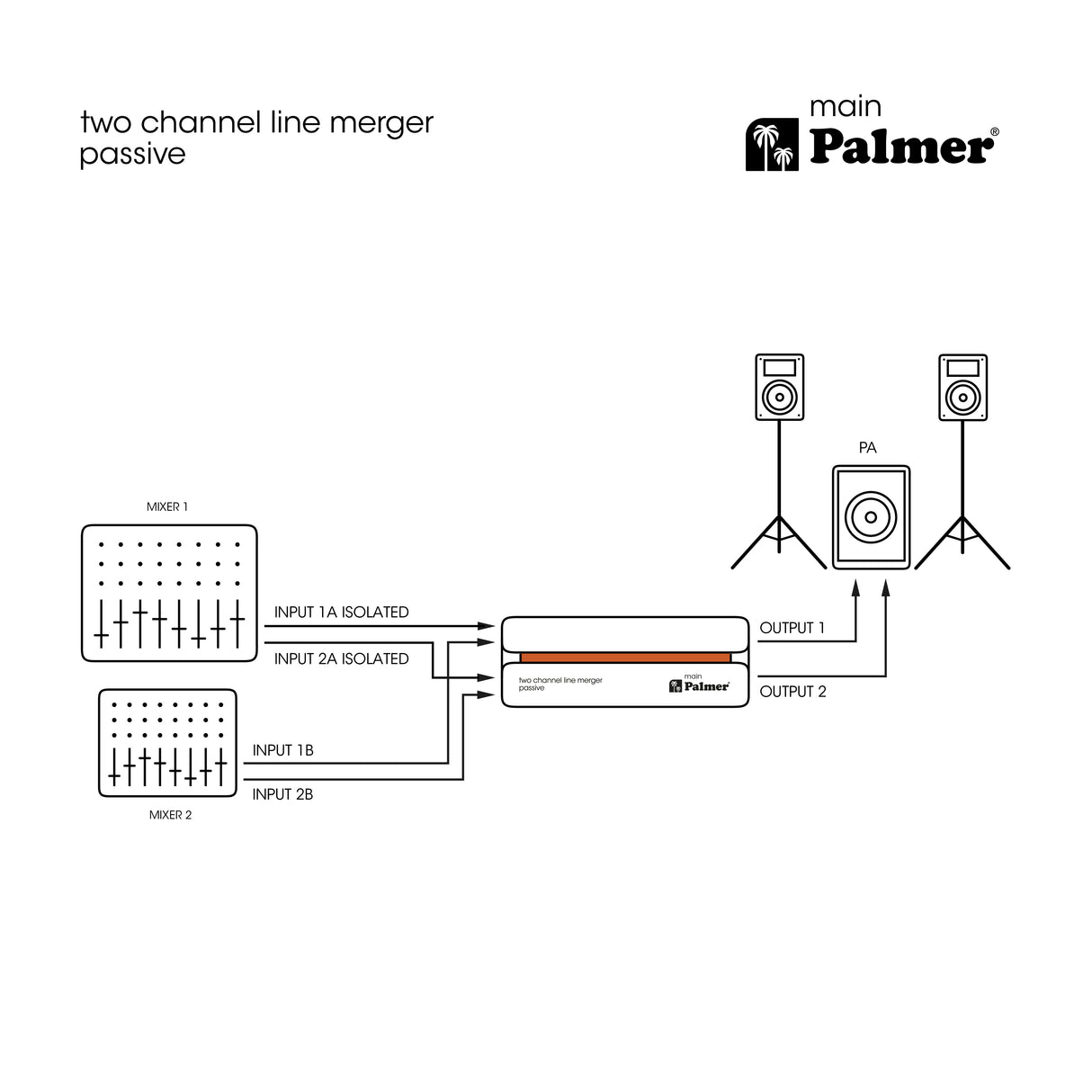

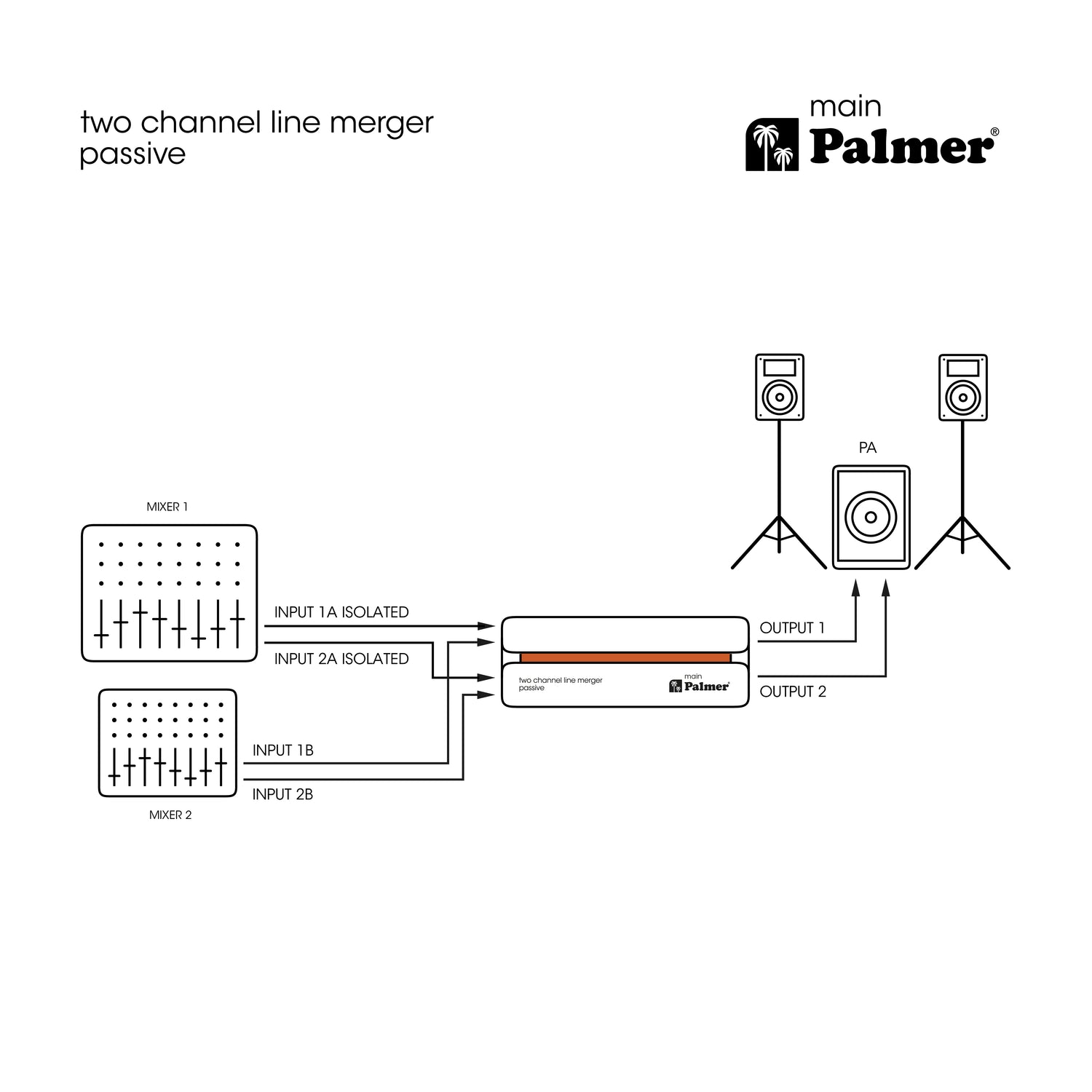

Nogle gange er det nødvendigt at sende to stereosignaler til én enhed, f.eks. når to mixerpulte skal drive en stereoeffektforstærker. I praksis er det sjældent muligt uden, at der opstår jordsløjfer. Palmer main løser denne type problem. Den mixer to stereoindgangssignaler via en modstandsmatrix, hvorved indgangspar A er galvanisk adskilt af en transformer for at undgå jordsløjfer.
Palmer main fungerer udelukkende passivt. Resultatet er et særligt lavt støjgulv og en neutral lyd. Takket være store transformere kan den håndtere høj-niveau-signaler op til +20 dBu uden forvrængning. Transformerne gør det også muligt at tilslutte indgangspar A ubalanceret, mens udgangssignalet forbliver balanceret.
Den passive driftsmåde uden strømforsyning gør Palmer main særligt pålidelig og driftssikker. Aluminium-/stålkabinettet og XLR-stikkene er desuden yderst velegnede til det barske hverdagsliv på scenen. Palmer main merge box løser typiske lydforstærkningsproblemer på den enkleste måde med kompromisløs lydkvalitet.
Tekniset tiedot
Tekniset tiedot
- Merge two stereo signals on one output pair
- Allows the combination of two devices, e.g. two mixers to a PA System
- Galvanic transformer isolation of outputs
- Switchable ground lift to isolate ground loop hum
- Neutral sound
- High headroom (+20 dBu max. input level)
- Passive construction, no power supply required
- Extremely fail-safe
- Solid casing made of aluminium and steel
- Engineered in Germany
| Product type | Line summing unit |
| Channels | 2 |
| Type | passive |
| Transformer isolated | Yes |
| Number of inputs | 4 |
| input type | balanced |

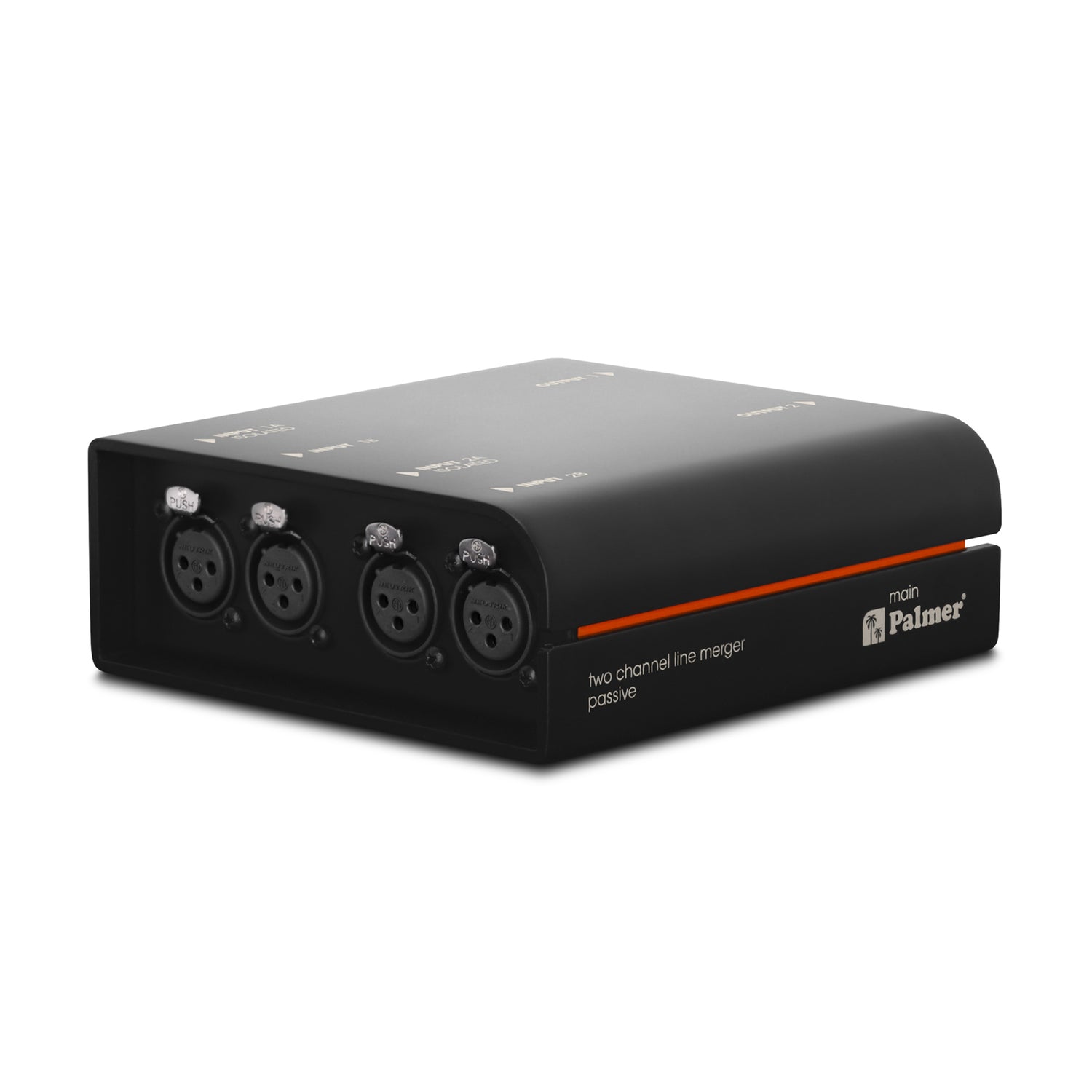

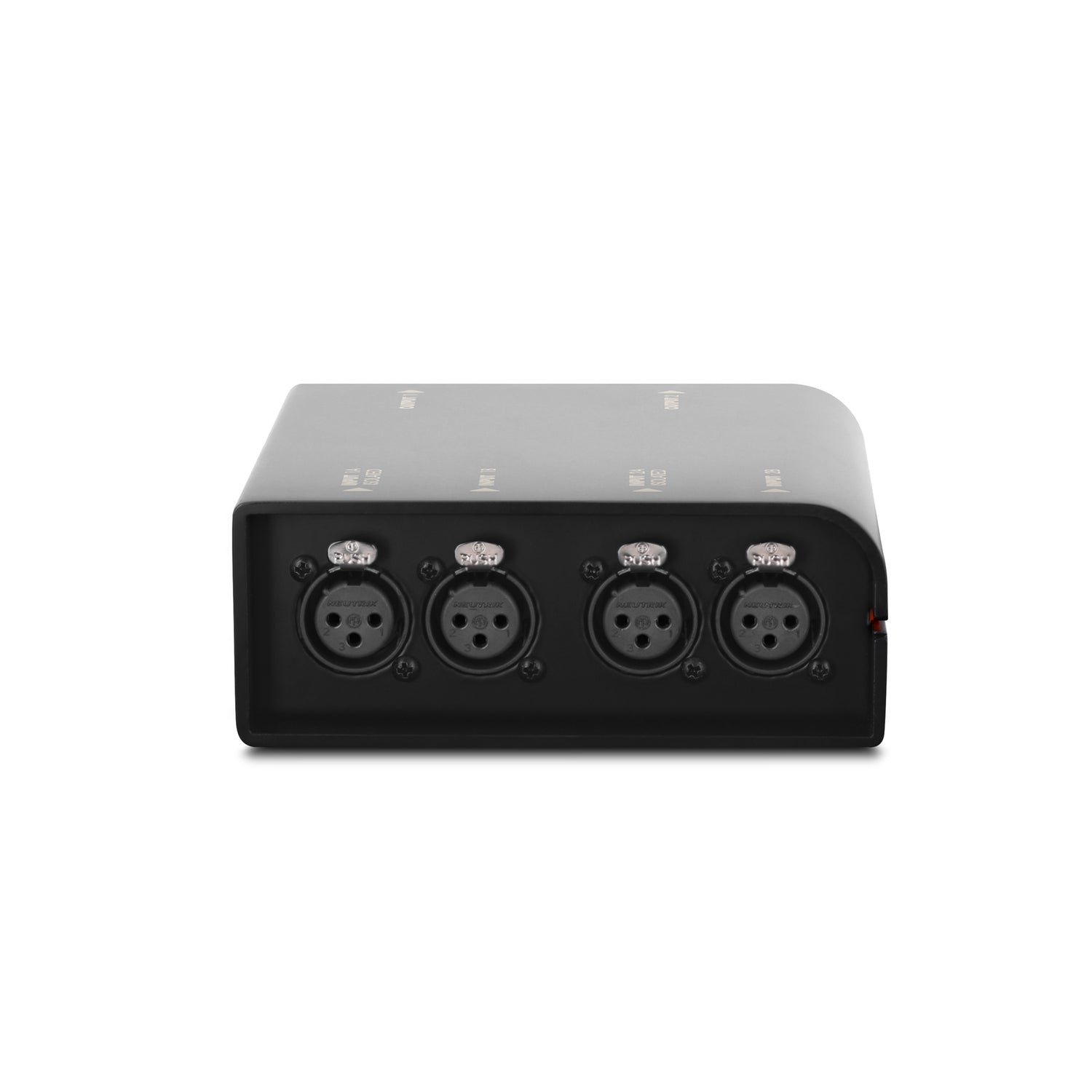

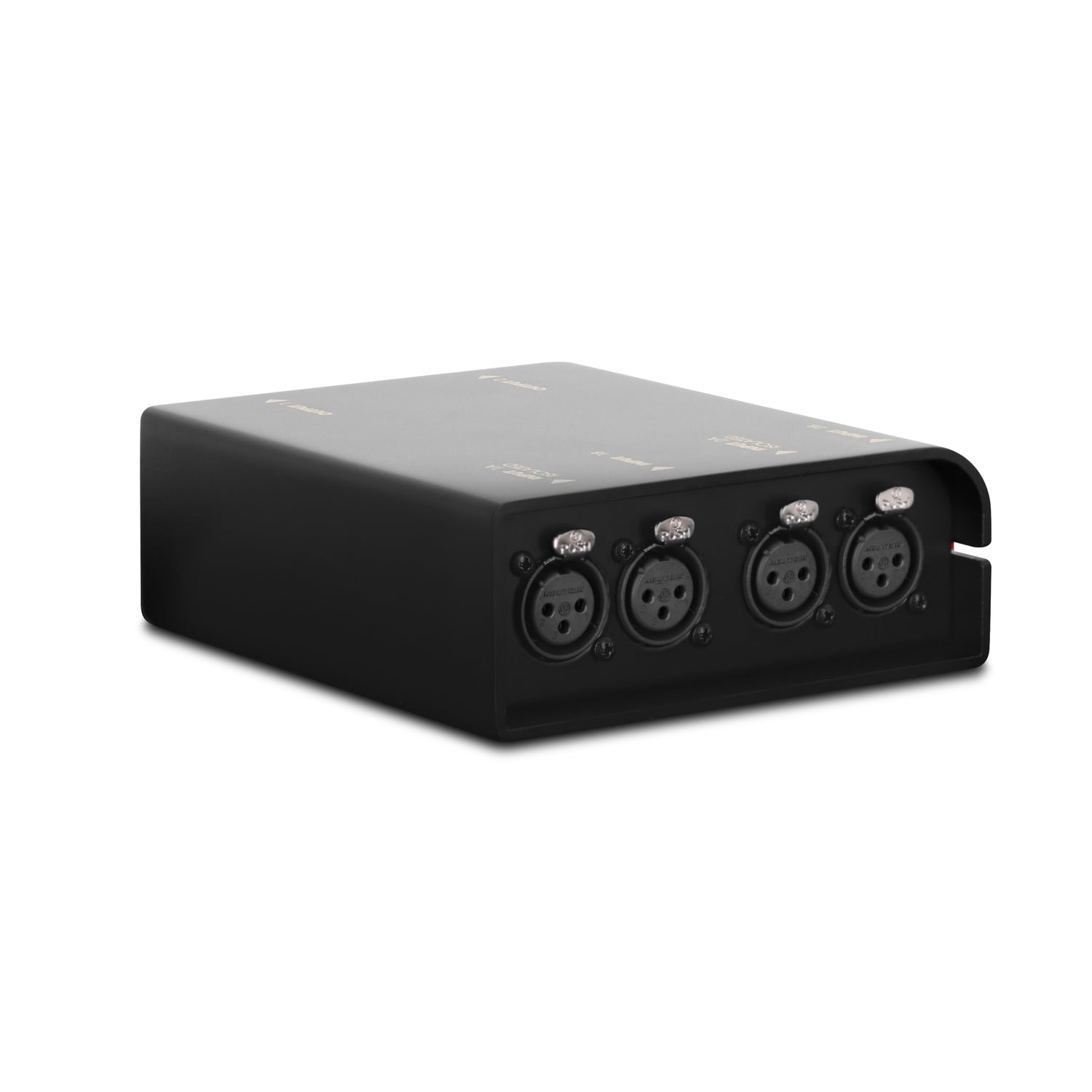

| Input connectors | XLR |
| Number of outputs | 2 |
| Output type | balanced |
| Output connectors | XLR |

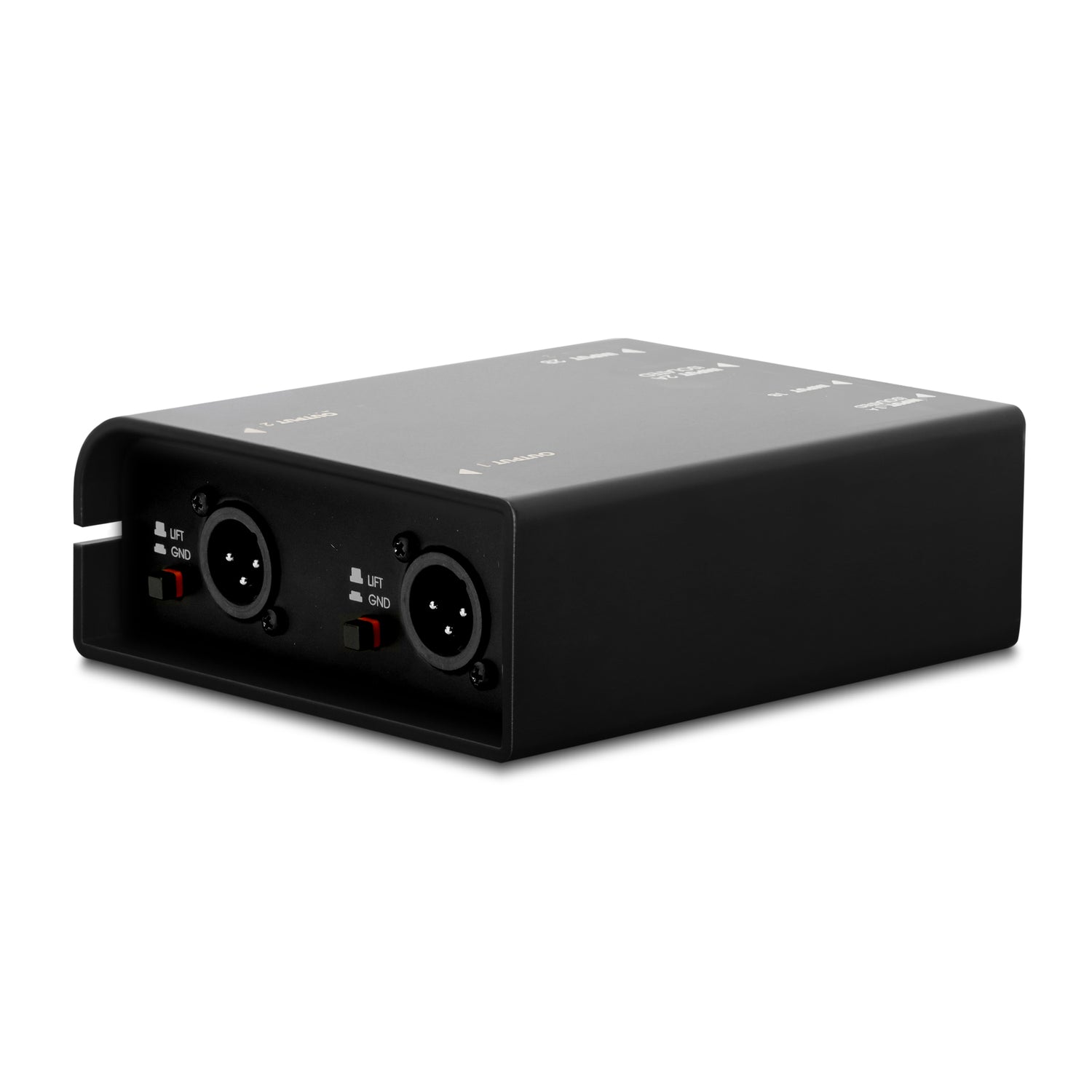

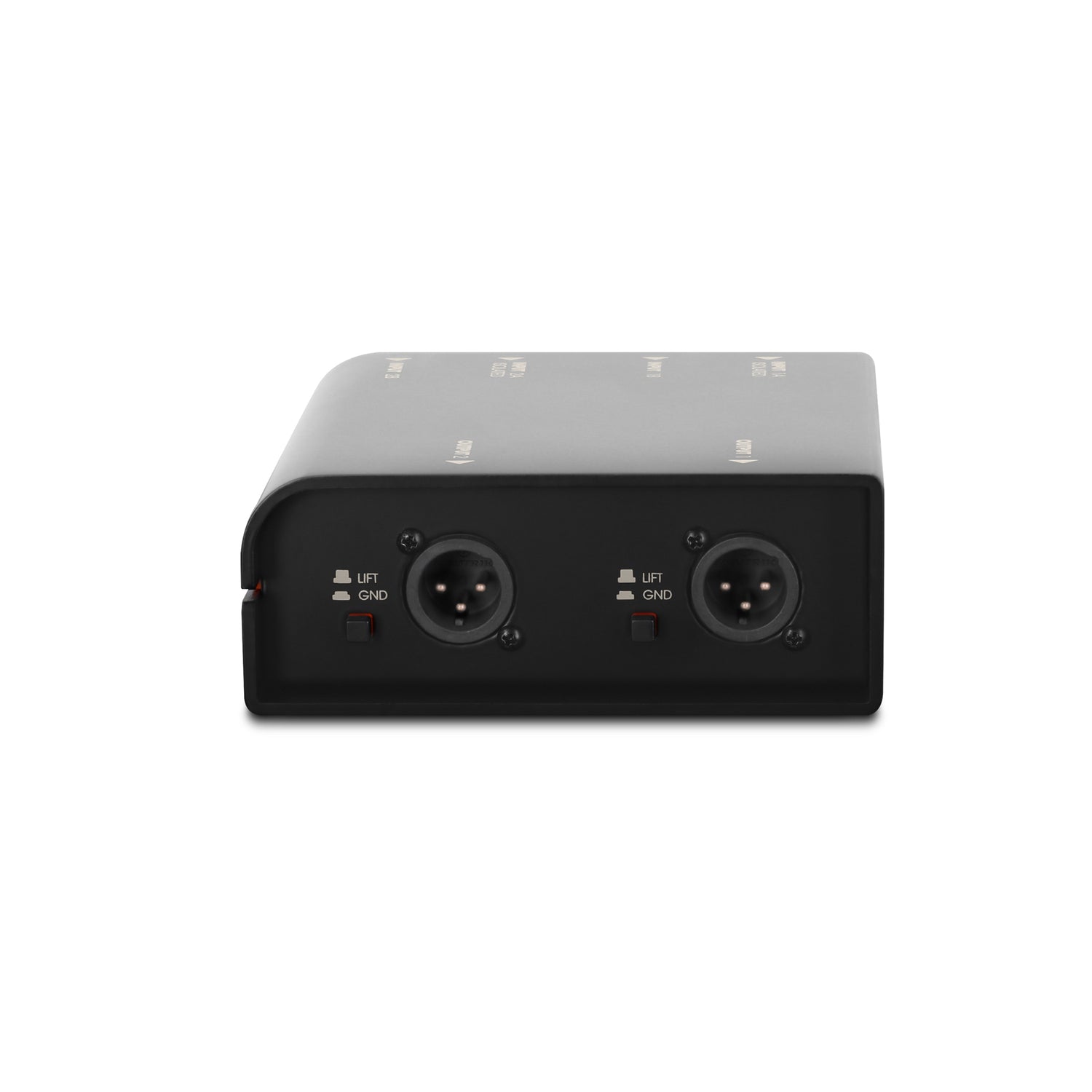

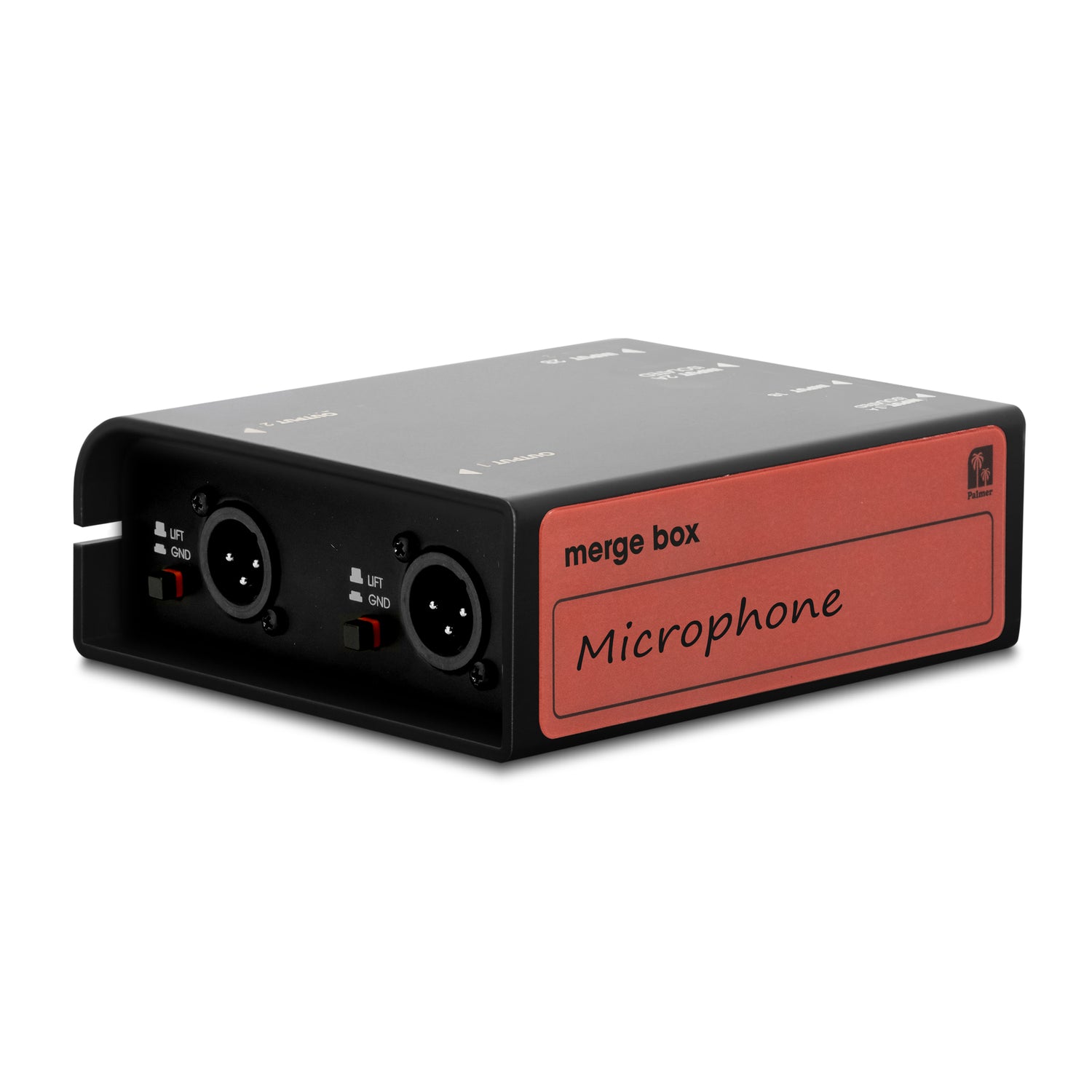

| Ground lift switch | Yes |
| Housing | Aluminium continuous casting |
| Dimension (H/W/D) | 50 x 140 x 128 mm |
| Weight | 0,8 kg |
| Ambient temperature during operation | -20 - 70 °C |
| Relative Humidity | < 80 %, not condensing |
| Accessories (included) | Inscription label (tour label) |
| Accessories (included) | rubber feet |
Audio
| Max. input level (< 1% THD, 20 Hz) | +20 dBu |
| Max. input level (< 1% THD, 1 kHz) | + 32 dBu |
| Frequency response (±1 dB, relative 1 kHz) | 10 Hz - 80 kHz |
| Input impedance (1 kHz) | 3.3 kOhm |
| Output impedance (1 kHz) | 600 Ohm(s) |
| THD (30 Hz, +4 dBu, unity, unweighted) | < 0,9 % |
| THD (1 kHz, +4 dBu, unity, unweighted) | < 0,02 % |
| IMD (SMPTE) (60 Hz / 7 kHz, 4:1, +4 dBu) | < 0,015 % |
| Transformer ratio | 1 : 1 |
