ProCab CAT7 verkkokaapeli S/FTP 305 m

ProCab CCT70S installations kabel CAT7 S/FTP 305m

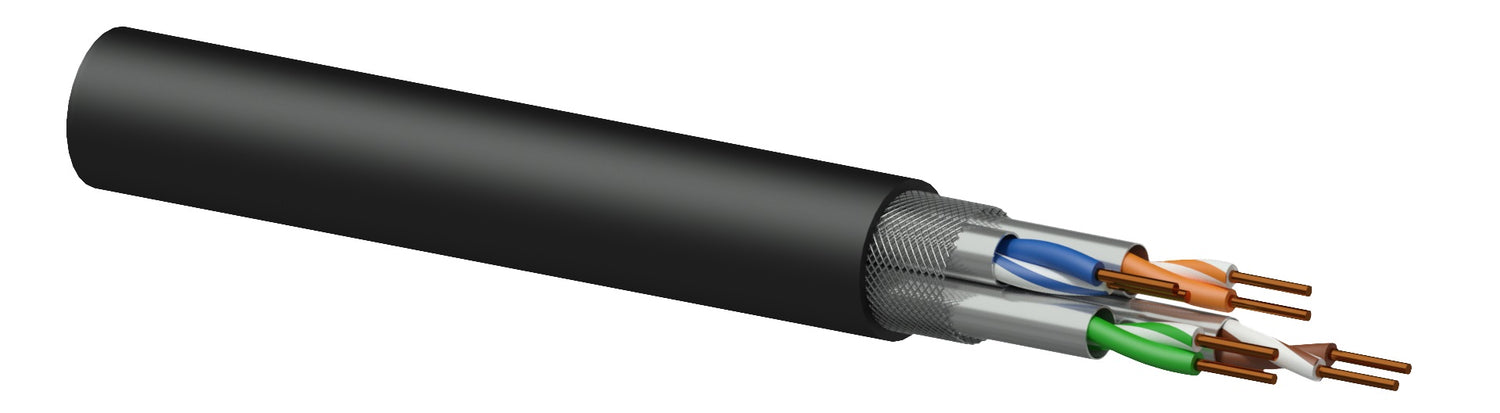

CCT70S on CAT7 asennus- ja verkkokaapeli, jossa on Flamoflex™-ulkovaippa. Flamoflex™ on palonestoaineinen kaapeli, joka täyttää IEC 60332-1 -standardit. Johdinosa koostuu 4 parista massiivisia 23 AWG -johtimia, joista kukin on yksittäin suojattu alumiinifoliolla, ja koko osio on ympäröity punotulla suojuksella. Kaksoissuojus tarjoaa paremman crosstalk-suojan ja alhaisemman kohinan, mikä johtaa suurempaan kaistanleveyteen ja parantuneeseen immuniteettiin ulkoisia häiriöitä vastaan. CCT70S tukee 10Base-T, 100Base-TX ja 1000Base-T gigabittiä. Se tukee myös Dantea, Cobranetia, Ethersoundia, HDbaseT:ia ja muita AV-verkkoprotokollia.

Type of cable : CAT7 S/FTP Networking cable
Inner conductor : BC 1 x 0.566 mm
Inner conductor section : 0.25 mm²
Insulation : Foam PE
Number of conductors : 8 (4 pairs)
Shielding : Overall Al-foil Overall tinned copper braid
Outer jacket : NHFR
Outer jacket dimensions : Ø 7.1 mm
American Wire Gauge : 23 AWG

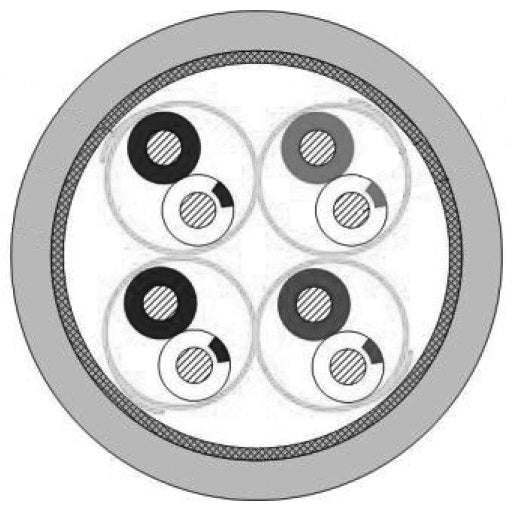

Physical Characteristics

Type of cable S/FTP CAT7 Networking cable
Inner conductor Material BC 1 x 0.566 mm (Ø) (OFC)
Section 0.25 mm²
American Wire Gauge 23 AWG
Number of conductors 8 (4 pairs)
Insulation Colours Green / White & Green ; Blue / White & Blue ; Orange / White & Orange ; Brown / White & Brown
Conductor twisting Lay length ≤ 30 mm
Shielding Aluminium foil Al-mylar, 100% coverage - 25% Overlap
Audio Insulation Material FPE 1.3 mm (Ø)
Separator None
None
Overall shielding Braiding TC 10 x 8 x 0.08 mm (Ø) (OFC)
Outer jacket Material NHFR 7.1 mm (Ø)
Colours Black

Electrical Characteristics

Dielectric strength 1.5 (KV / 1 min. DC)
Max. Delay / Skew 5 (ns / 100 m)
Rated voltage 300 V
Nom. Velocity of propagation 74 %
Characteristic impedance 100 Ω ± 15 Ω
Max. conductor DC resistance 95 (Ω / Km)
DC resistance unbalanced 2 %
Nom. mutual capacitance ≤ 5.6 (nF / 100 m)
Pair to ground capacitance unbalance ≤ 160 (nF / 100 m)
