Tascam DR-701D Äänitallennin til DSLR

Tascam DR-701D Audio Recorder DSLR-kameroille

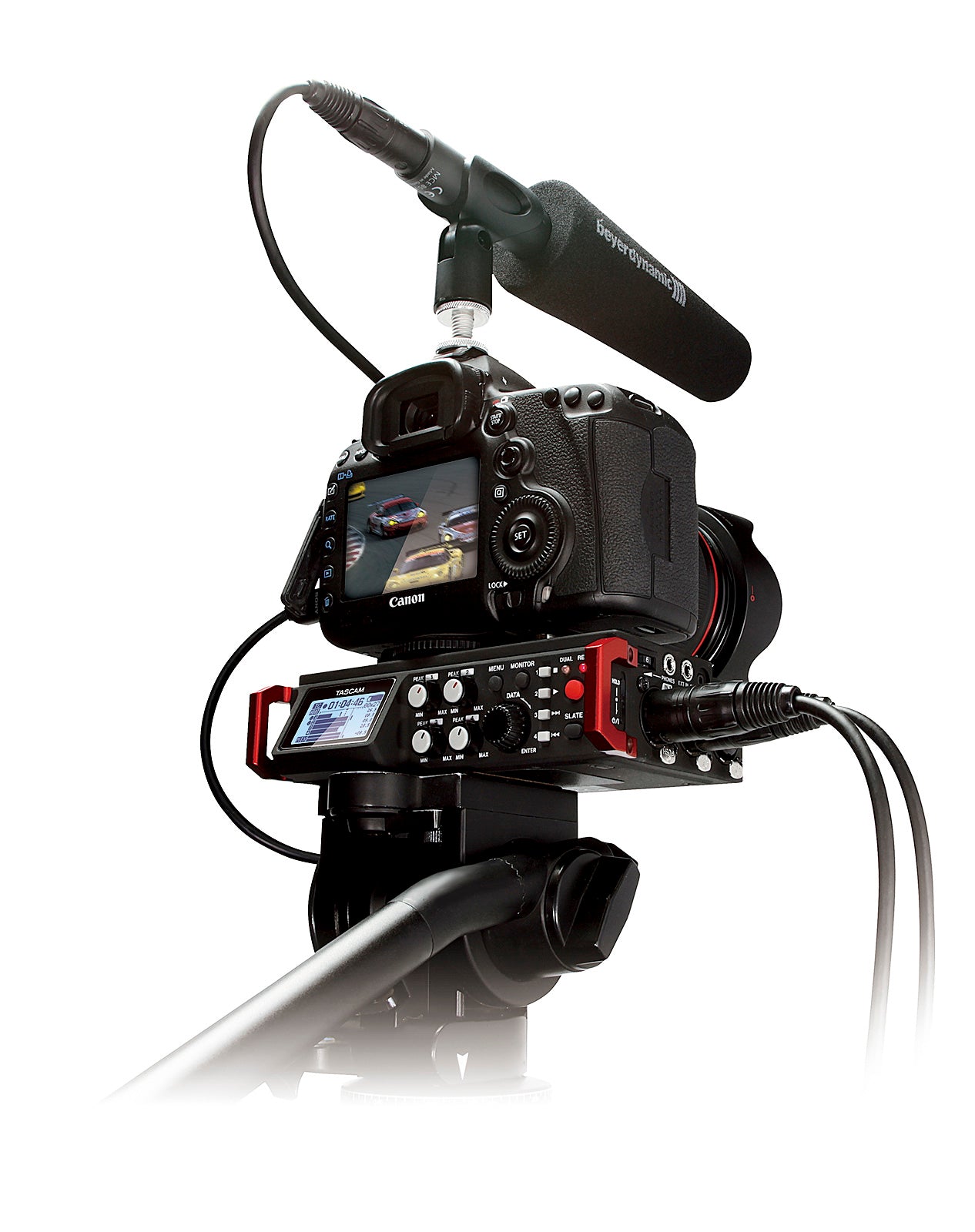

DR-701D sisältää timecode-sisääntulon ja timecode-generaattorin helppoon synkronointiin SMPTE-generaattorin, kameran tai smart-slatin kanssa. HDMI in ja out sallivat DSLR-kameran tallentaa molemmille laitteille, ja video-clock estää äänen ja kuvan yhteensopimattomuuden. Neljä mikrofonisignaalia voidaan tallentaa yksitellen ja miksata stereokanavaksi, yhteensä kuusi tallennekanavaa. Kevyt runko on valmistettu magnesiumseoksesta. Jalusta voidaan kiinnittää laitteen ylä- tai alapuolelle, mikä tekee siitä asennettavan kameran alle tai käytettäväksi yksinään. DR-701D on suunniteltu täyttämään ammattielokuvantekijöiden, TV-tuottajien, mainostoimistojen ja dokumentaristien korkeat tekniset vaatimukset.

Tallennusmediat:

SD-kortit (64 MB - 2 GB), SDHC-kortit (4-32 GB), SDXC-kortit (48-128 GB)

Tallennus- ja toistomuodot:

WAV: 44.1 kHz, 48 kHz, 96 kHz, 192 kHz, 16/24 bit

BWF: 44.1 kHz, 48 kHz, 96 kHz, 192 kHz, 16/24 bit

Sisääntulokanavien määrä:

4 maksimi (44.1/48/96 kHz), 2 maksimi (192 kHz)

Tallennekanavien määrä:

6 maksimi (44.1/48/96 kHz), 2 maksimi (192 kHz)

IN 1-4 combo-liittimet:

XLR-3-31 (1: GND, 2: HOT, 3: COLD) (XLR-liittimet voivat tarjota phantom-virtaa),

6.3 mm standardi TRS-liitin (Tip = HOT, Ring = COLD, Sleeve = GND)

Input gain voidaan asettaa LOW, MID, HI tai HI+

Input-impedanssi: 2 kOhm

Phantom Power: 48 V ±4 V (10 mA/kanava) tai 24 V ±4 V (10 mA/kanava)

Maksimi sisääntulotaso: +4 dBu

Minimi sisääntulotaso: -72 dBu

Mikrofonitulon gain (input-tason nappi maksimiasennossa):

LOW: +20 dB, MID: +40 dB, HI: +52 dB, HI+: +64 dB

Lisäksi input voidaan asettaa LINE-tilaan

Input-impedanssi: 10 kOhm tai enemmän

Nimetty sisääntulotaso: +4 dBu

Maksimi sisääntulotaso: +24 dBu

Lisäinput (EXT IN 1/2):

3.5 mm stereo mini-jakki (voi tarjota plug-in power -virran)

Input-impedanssi: 10 kOhm

Maksimi sisääntulotaso: +10 dBV

Minimi sisääntulotaso: -50 dBV

Mikrofonitulon gain (input-tason nappi maksimiasennossa):

LOW: +3 dB, MID: +11 dB, HI: +26 dB, HI+: +38 dB

Kameratulo:

3.5 mm stereo mini-jakki

Input-impedanssi: 10 kOhm

Nimetty sisääntulotaso: -10 dBV

Maksimi sisääntulotaso: +6 dBV

Kuulokelähtö (PHONES):

3.5 mm stereo mini-jakki

Maksimi lähtöteho: 50 mW + 50 mW

Kameraulostulo:

3.5 mm stereo mini-jakki

Lähtöimpedanssi: 200 Ohm

Nimetty lähtötaso: -44 dBV

Maksimi lähtötaso: +6 dBV

Huom:

Maksimi sisääntulotaso on taso, jolla input-nuppia voidaan säätää ja digitaalinen täystaso (0 dBFS) voidaan syöttää ilman säröytymistä. Minimi sisääntulotaso on taso, jolla input-nuppia voidaan säätää ja -20 dBFS signaali voidaan syöttää.

Line-lähtö (LINE OUT):

3.5 mm stereo mini-jakki

Lähtöimpedanssi: 200 Ohm

Nimetty lähtötaso: -14 dBV

Maksimi lähtötaso: +6 dBV

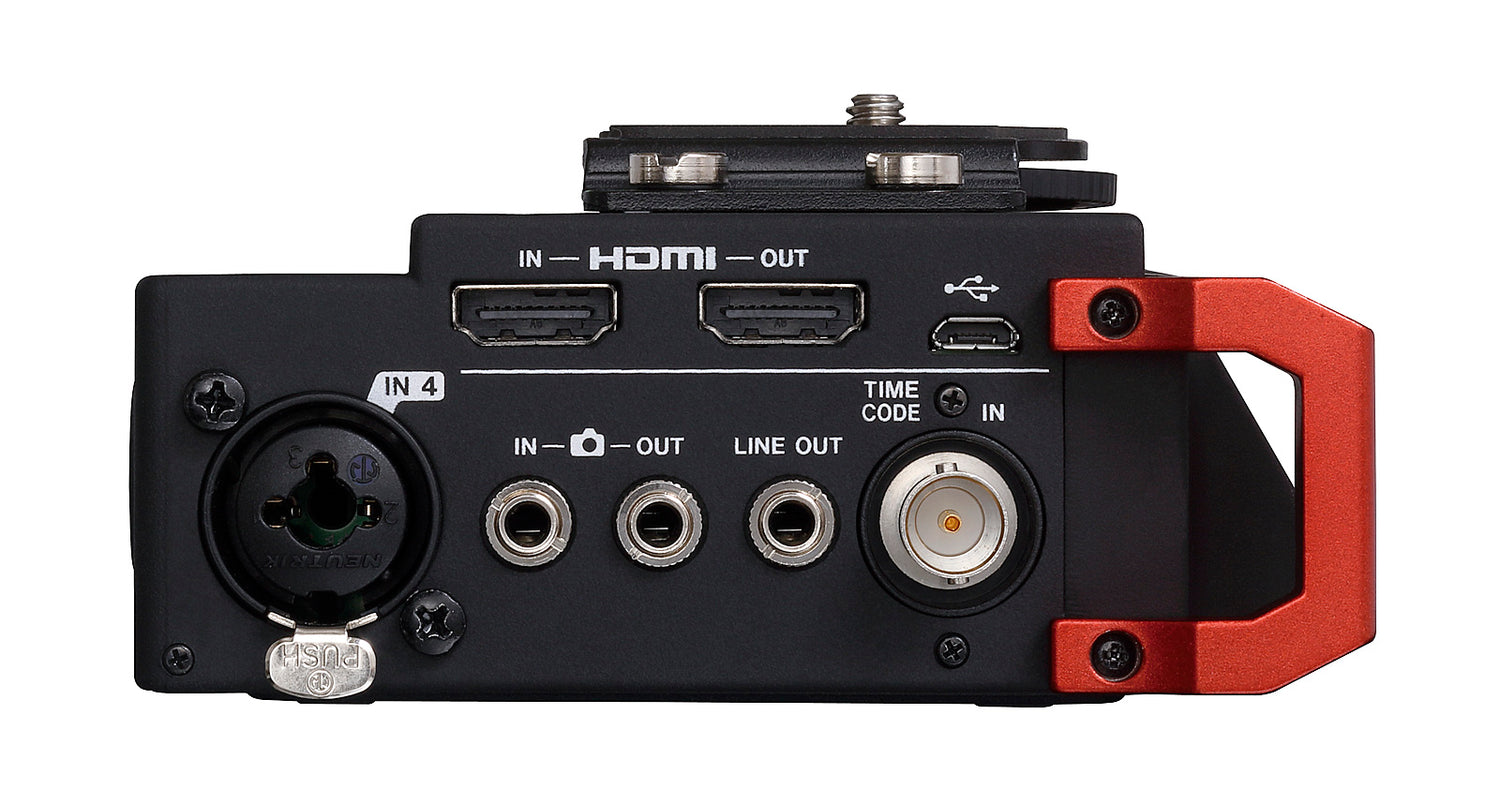

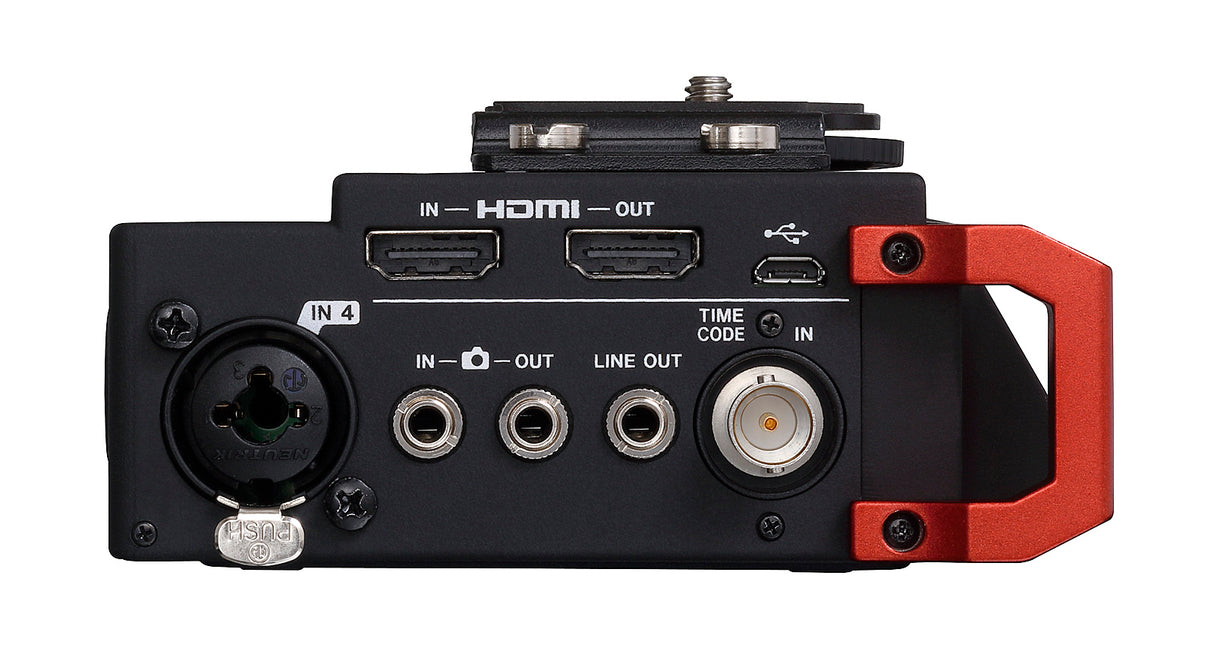

HDMI sisään/ulos (HDMI IN/OUT):

Type-A liitin

USB-yhteys:

Micro-B liitin

Formaatti: USB 2.0 High Speed, mass storage class

Timecode-input (TIME CODE IN):

BNC

Input-signaalin jännitealue: 0.5-5 Vpp

Input-impedanssi: 10 kOhm

Formaatti: SMPTE 12M-1999 yhteensopiva

REMOTE-yhteys:

2.5 mm TRS micro-jakki

Taajuusvaste:

20 Hz - 20 kHz +0.5/−1 dB (LINE IN → LINE OUT, Fs 48 kHz, JEITA)

20 Hz - 40 kHz +0.5/−1 dB (LINE IN → LINE OUT, Fs 96 kHz, JEITA)

20 Hz - 80 kHz +0.5/−5 dB (LINE IN → LINE OUT, Fs 192 kHz, JEITA)

Särö:

0.007 % tai vähemmän (Mikrofonitulo → LINE OUT, -10 dBu input, Fs 44.1/48/96/192 kHz, JEITA)

S/N-suhde:

100 dB tai enemmän (Line- tai Mikrofonitulo → LINE OUT, Fs 44.1/48/96/192 kHz, JEITA)

Vastaava input-kohina (EIN):

-124 dBu tai vähemmän

Virtalähde:

4 AA-paristoa (alkaline, NiMH tai litium), AC-adapteri (Tascam PS-P515U, myydään erikseen) tai USB-yhteys, Ulkoinen paristopaketti (Tascam BP-6AA, myydään erikseen)

Virrankulutus: 6.5 W (maksimi)

Virrankulutus (USB-yhteys): 1.3 A (maksimi)

Mitat (L x K x S):

169 x 57 x 114 mm (kamerasovitin asennettuna)

Paino:

654 g (paristojen kanssa), 561 g (ilman paristoja)

Sallittu käyttölämpötila:

0-40 °C
