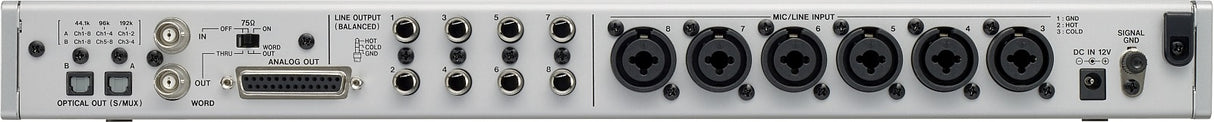

Tascam Series 8P DYNA PreAmp og Kompressori

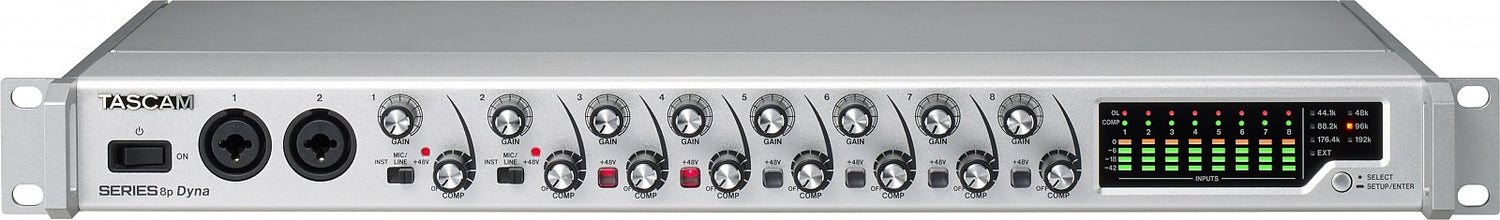

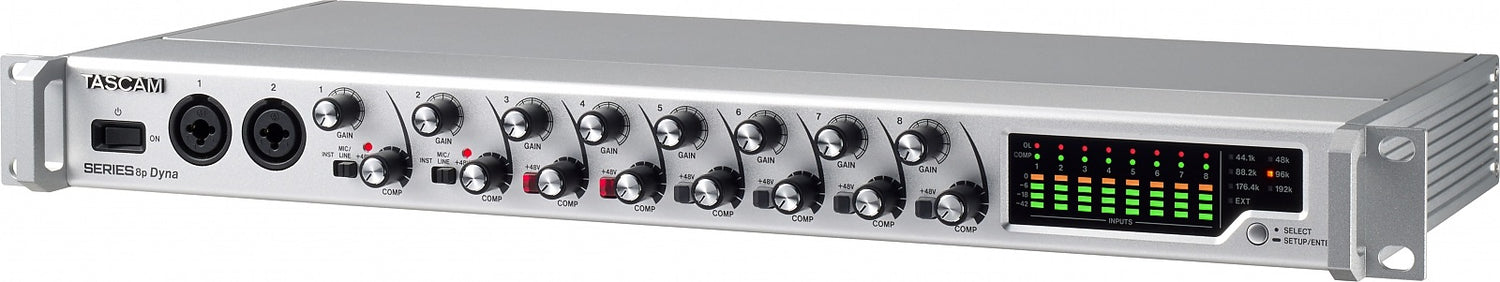

Tascam Series 8P Dyna

8-kanavainen Mic Preamp, jossa analoginen kompressori ja optical S/MUX out

Erinomaisilla äänispesifikaatioilla ja liitettävyydellä sekä poikkeuksellisella mikrofonietuvahvistimella Tascam SERIES 8p Dyna on hyvä valinta sekä studioon että lavalle. Kaksoisilla S / MUX-optisilla porteilla, jotka on sijoitettu kestävään 1U-räkkiin, se on täydellinen laajennuslaite Tascam SERIES 102i:lle tai 208i:lle tai muille S / MUX-varustelluille ääniliitännöille mukaan lukien ADAT, tai käytä sitä itsenäisenä etupäänä. Kahdeksan erillisen TRS-ulostulon lisäksi SERIES 8p Dyna sisältää monikanavaisen tasapainotetun analogisen ulostulon, joka voidaan esimerkiksi kytkeä BO-16DX / OUT XLR -breakout-laatikkoon. Ja wordclock I / O takaa täydellisen synkronoinnin, kun käytät useita laitteita rinnakkain tai käytät muiden ammattivarusteiden kanssa.

Jokaisella mikrofonikanavalla on erillinen + 48V phantompower-kytkin kondenssimikrofonien käyttöä varten ja helposti käytettävä, yhden säätimen analoginen kompressori aidolla bypass-toiminnolla. Laaja näyttö ilmoittaa signaalitasot, kompression, yliohjauksen ja nykyisen näytteenottotaajuuden.

Tascamia on pitkään tunnettu läpinäkyvistä, luonnollisista, matalan kohinan etuvahvistimista, ja SERIES 8p Dyna:n kahdeksan erinomaista Tascam HDIA (High Definition Instrumentation Architecture) -etuvahvistinkytkentää ovat sen parhaat etuvahvistimet tähän asti: kohinataso (EIN) on -127 dBu, THD on 0,0007 %, dynamiikka-alue on 116 dB ja crosstalk-vaimennus on 119 dB. Helppokäyttöinen, yhden säätimen analoginen kompressori aidolla bypassilla kussakin kanavassa käsittelee kuumia tulosignaaleja ja tuottaa tasaisen äänisisääntulon.

Tekniset tiedot

Näytetaajuudet: 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 176.4 kHz, 192 kHz

Quantization bit depth: 24-bit

Audio input/output channels: 8 kanaler

Analogiset audio-tulot

Mic inputs (1-2 set to MIC/LINE, 3-8) Combo connector, XLR-3-31 (1: GND, 2: HOT, 3: COLD)

Input impedance: 2.4 kOhm

Nominal input level: -58 dBu (0.001 Vrms, gain knob max.), -6 dBu (0.388 Vrms, gain knob min.)

Maximum input level: +10 dBu (2.45 Vrms)

Maximum gain: 52 dB

Instrument inputs (1-2 set to INST) 6.3-mm standard TS jack (Tip: HOT, Sleeve: GND)

Input impedance: 1 MOhm

Nominal input level: -58 dBV (0.0012 Vrms, gain knob max.), -6 dBV (0.501 Vrms, gain knob min.)

Maximum input level: +10 dBV (3.162 Vrms)

Maximum gain: 52 dB

Line inputs (1-2 set to MIC/LINE, 3-8) Combo connector, 6.3-mm TRS jack (Tip: HOT, Ring: COLD, Sleeve: GND)

Input impedance: 10 kOhm

Nominal input level: -48 dBu (0.003 Vrms, gain knob max.), +4 dBu (1.228 Vrms, gain knob at min.)

Maximum input level: +24 dBu (12.282 Vrms)

Maximum gain: 52 dB

Compressor: 1-knob analogue compressor

Bypass: True hardware bypass

Compression ratio: 2:1

Threshold range: 40 dB

Analogiset audio-ulostulot

Line outputs (balanced, D-sub): 25-pin DB25 connector

Output impedance: <100 Ohm

Nominal output level: +4 dBu (1.228 Vrms)

Maximum output level: +20 dBu (7.75 Vrms)

Line outputs (balanced, TRS): 6.3-mm TRS jack (Tip: HOT, Ring: COLD, Sleeve: GND)

Output impedance: 230 Ohm

Nominal output level: +4 dBu (1.228 Vrms)

Maximum output level: +20 dBu (7.75 Vrms)

Digitaaliset audio-ulostulot

OPTICAL OUT (S/MUX) 2 × optical (JEITA RC-5720C)

Signal format: Multi-channel optical format (supports S/MUX2 at 88.2 kHz and 96 kHz and S/MUX4 at 176.4 kHz and 192 kHz)

Output channels S/MUX (44.1/48 kHz): A: channels 1-8, B: channels 1-8

Output channels S/MUX2 (88.2/96 kHz): A: channels 1-4, B: channels 5-8

Output channels S/MUX4 (176.4/192 kHz): A: channels 1-2, B: channels 3-4

Ohjaustulot ja -ulostulot

Wordclock input: BNC

Input voltage: 2-5 Vpp

Input impedance: 75 Ohm ±10 %

Termination: Switchable on/off

Permissible frequency deviation during external synchronization: ±100 ppm

Wordclock output/throughput: BNC (with OUT/THRU switch)

Input voltage: 2 Vpp (at 75 Ohm load)

Output impedance: 75 Ohm ±10 %

Näytetaajuudet: 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 176.4 kHz, 192 kHz

Äänentoisto-ominaisuudet

Equivalent input noise: ≤-127 dBu

Taajuusvaste

Mic/line input to line output: 20 Hz - 40 kHz, ±0.5 dB (JEITA), 40-80 kHz, ±5 dB (JEITA)

Mic/line input to digital output: 44.1/48 kHz: 20 Hz - 20 kHz, ±0.5 dB (JEITA)

88.2/96 kHz: 20 Hz - 40 kHz, ±0.5 dB (JEITA)

176.4/192 kHz: 20 Hz - 80 kHz, ±5 dB (JEITA)

S/N suhde

Mic/line/inst input to line output: ≥116 dB (GAIN knob at minimum, JEITA)

Mic/line/inst input to digital output: ≥113 dB (44.1/48 kHz, 88.1/96 kHz), ≥111 dB (176.4/192 kHz)

Harmonisointivirhe

Mic/line input to line output: ≤0.0007% (1 kHz sine wave, maximum input level, GAIN knob at minimum)

Mic/line/inst input to digital output: ≤0.001% (1 kHz sine wave, maximum input level, GAIN knob at minimum)

Kytkentävaimennus

Mic/line input to line output: >119 dB (1 kHz sine wave, GAIN knob at minimum)

Mic/line input to digital output: >114 dB (1 kHz sine wave, GAIN knob at minimum)

Virtalähde ja muut tekniset tiedot

Power requirements: DC 12 V via dedicated AC adapter (PS-P1230)

Mitat (L × K × S): 482 mm × 45 mm × 229 mm

Paino: 2.6 kg

Sallittu käyttölämpötila-alue: 0-40 °C

Mukana toimitetut lisätarvikkeet: AC adapter (Tascam PS-P1230 with four exchangeable plug inserts), rackmount screw kit, owner's manual
