Äänenmittauksen, akustisen analyysin ja järjestelmän kalibroinnin laitteet
Äänenmittausta käytetään äänenvoimakkuuden, taajuusvasteen, huoneakustiikan ja äänijärjestelmän toiminnan tutkimiseen. Mittaustulokset voivat tarjota paremman perustan kaiuttimien sijoittelun, taajuuskorjaimen, viiveen ja akustisen käsittelyn säätämiseen.
SoundStoreXL-kaupasta löydät laajan valikoiman äänen, musiikin, DJ-toiminnan, lavan, studion ja tapahtumien laitteita. Tämän sivun valikoimaan kuuluu mittausmikrofoneja, kädessä pidettäviä audio- ja akustisia analysaattoreita sekä studio monitorien mittaukseen ja korjaukseen tarkoitettuja järjestelmiä.
Mitä äänenmittaus on?
Äänenmittaus sisältää erilaisia menetelmiä äänen tallentamiseen ja analysointiin. Näitä voivat olla esimerkiksi äänenpaineen, taajuusvasteen, jälkikaiunnan, impulssivasteen, vaiheen tai puheen ymmärrettävyyden mittaus.
Sopiva mittausmenetelmä riippuu tehtävästä. Äänenvoimakkuuden mittaus tapahtumassa on esimerkiksi eri asia kuin studio monitorien kalibrointi tai kaiutinjärjestelmän taajuusvasteen tarkistaminen.
Katso pääalue äänenkäsittely saadaksesi yleiskuvan signaalinkäsittelyn, taajuudenhallinnan, dynamiikan ja järjestelmän valvonnan laitteista.
Mihin äänenmittausta käytetään?
Äänenmittausta voidaan käyttää äänijärjestelmien asennuksessa, tarkistuksessa ja dokumentoinnissa. Tyypillisiä tehtäviä ovat järjestelmän viritys, äänenvoimakkuuden tarkistus, huoneakustiikan analysointi sekä mittausten vertailu ennen muutosta ja sen jälkeen.
Mittauslaite ei itsessään muuta ääntä. Tulokset on tulkittava ja muutettava konkreettisiksi muutoksiksi kaiuttimien sijoittelussa, prosessorin asetuksissa, akustiikassa tai gain-rakenteessa.

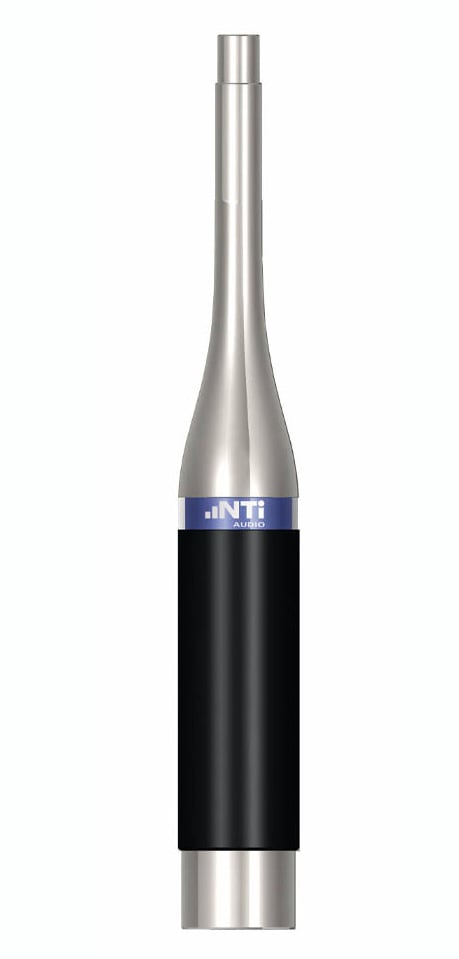

Mittausmikrofonit
Mittausmikrofoni on kehitetty tallentamaan ääni mahdollisimman neutraalisti ja toistettavasti. Sitä käytetään yleensä yhdessä analysaattorin, tietokoneen tai yhteensopivan kaiutinprosessorin kanssa.
Mittausmikrofoneja ei ole välttämättä tarkoitettu laulu- tai instrumenttiäänityksiin. Niiden tärkein tehtävä on tuottaa mahdollisimman luotettava mittaussignaali.
Taajuusvaste
Taajuusmittaus osoittaa, miten taso vaihtelee kuultavalla taajuusalueella. Se voi esimerkiksi paljastaa alueita, joilla energiaa on liikaa tai liian vähän.
Epätasainen mittaustulos voi johtua kaiuttimesta, sijoittelusta, huoneesta, mittauspaikasta tai useiden tekijöiden yhdistelmästä. Tulosta ei siksi pitäisi automaattisesti korjata voimakkaalla taajuuskorjauksella.
Mittauspaikka
Mittauspaikalla on suuri merkitys tulokseen. Pienetkin sijoittelun muutokset voivat tuottaa erilaisen mittaustuloksen, erityisesti pienissä huoneissa ja matalilla taajuuksilla.
Studion tai kuuntelualueen kalibroinnissa voi olla hyödyllistä tehdä useita mittauksia normaalin kuuntelupaikan ympäriltä yhden ainoan pisteen sijaan.
Mittausmikrofonien kalibrointi
Jotkin mittausmikrofonit toimitetaan yksilöllisen kalibrointitiedoston kanssa, kun taas toisilla on yleisesti määritelty taajuusvaste. Yhteensopiva software tai hardware voi käyttää kalibrointitietoja mikrofonin poikkeamien kompensoimiseen.
Tarkista aina, tukeeko valittu analysaattori tai software mikrofonin kalibrointitietoja.
Phantom power ja liitäntä
Ammattimaiset mittausmikrofonit käyttävät usein XLR-liitäntää ja saattavat vaatia phantom power -syötön analysaattorilta, mikseriltä, mikrofonin etuvahvistimelta tai äänikortilta.
Tarkista mikrofonin virrankulutus, herkkyys ja enimmäisäänenpaine ennen sen liittämistä mittausjärjestelmään.
Kädessä pidettävät ääni- ja akustiset analysaattorit
Kädessä pidettävä audio- ja akustinen analysaattori yhdistää mikrofonitulon, mittaustoiminnot, näytön ja tietojenkäsittelyn yhdeksi laitteeksi.
Se voi olla hyödyllinen live-tuotannossa, asennuksessa, huollossa, dokumentoinnissa ja muissa tehtävissä, joissa tietokonepohjainen ratkaisu ei ole käytännöllinen.
SPL ja äänenpainemittaus
SPL tarkoittaa Sound Pressure Level -tasoa ja kuvaa äänenpainetasoa, joka ilmoitetaan yleensä yksikkönä dB.
SPL-mittauksessa on tärkeää valita oikea taajuuspainotus ja aikapainotus. A-, C- ja Z-painotus sekä Fast, Slow ja Impulse voivat antaa erilaisia tuloksia, ja niitä käytetään eri tarkoituksiin.
dB(A), dB(C) ja dB(Z)
dB(A) painottaa mittausta käyrän mukaan, joka vastaa likimääräisesti ihmisen herkkyyttä kohtalaisilla äänenvoimakkuuksilla. Sitä käytetään usein melun ja pitkäaikaisen altistumisen arviointiin.
dB(C) huomioi enemmän matalataajuista energiaa, ja sitä käytetään muun muassa voimakkaamman äänen ja huippujen arviointiin. dB(Z) on lähes painottamaton mittaus laitteen määritellyllä alueella.
Oikea painotus riippuu mittauksen tarkoituksesta sekä mahdollisista vaatimuksista tai standardeista.
Huippu, maksimi ja keskiarvo
Äänenvoimakkuutta voidaan kuvata useilla tavoilla. Peak näyttää erittäin lyhyet signaalihuiput, kun taas maksimi ilmoittaa mittauksen aikana tallennetun korkeimman arvon.
Keskiarvoon perustuvat arvot, kuten Leq, kuvaavat äänienergiaa tietyn ajanjakson aikana. Lukuja ei siksi voi verrata suoraan tuntematta mittausmenetelmää.
Puheen ymmärrettävyys ja STIPA
STIPA-menetelmää käytetään arvioimaan, kuinka ymmärrettävää puhe on äänijärjestelmän kautta ja tietyssä huoneessa. Se on hyödyllinen esimerkiksi asemilla, kouluissa, konferenssitiloissa, julkisissa rakennuksissa ja evakuointijärjestelmissä.
STIPA-mittaus edellyttää yhteensopivia laitteita, oikeaa testisignaalia ja vakiintunutta mittausmenettelyä. Tulokseen vaikuttavat muun muassa melu, jälkikaiunta, särö ja järjestelmän taajuusvaste.

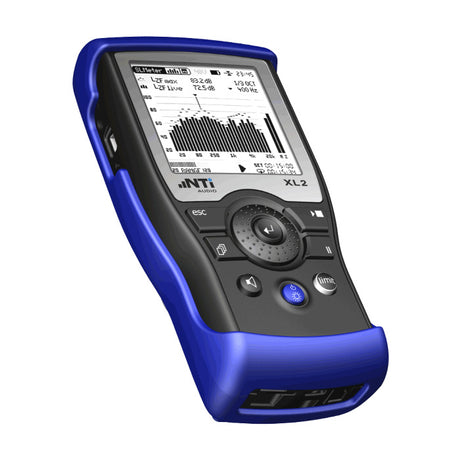

Valikoimaan kuuluu tällaisiin mittauksiin tarkoitettu NTI XL2 -kokoonpano.
Huoneakustiikka
Huoneakustiikka vaikuttaa siihen, miten suora ääni ja heijastukset koetaan. Mittaukset voivat auttaa tunnistamaan resonansseja, pitkiä jälkikaiunta-aikoja ja eri sijaintien välisiä eroja huoneessa.
Katso valikoimamme alueella akustiikka ja äänenvaimennus.
Jälkikaiunta-aika
Jälkikaiunta-aika kuvaa, kuinka kauan äänienergia säilyy huoneessa äänilähteen lakattua. Se ilmoitetaan usein muodossa RT60 tai vastaavina mittausarvoina.
Haluttu jälkikaiunta-aika riippuu huoneen koosta ja käyttötarkoituksesta. Musiikkiluokalla, puhetilalla ja studiolla ei välttämättä ole samoja tarpeita.
