Aktiiviset kohdinaineet ja crossover-ratkaisut PA-järjestelmiin
Aktiivinen kohdinaine jakaa äänisignaalin eri taajuusalueisiin ennen signaalin lähettämistä vahvistimille ja kaiuttimille. Se voi esimerkiksi lähettää matalat taajuudet subwoofereille ja keski- sekä korkeat taajuudet yläkaiuttimille.
SoundStoreXL-kaupasta löydät laajan valikoiman ääni-, musiikki-, DJ-, lava-, studio- ja tapahtumakalustoa. Tämän sivun valikoimaan kuuluu aktiivisia kohdinaineita, kaiutinprosessoreita ja valikoituja ohjausyksiköitä ammattimaisiin äänijärjestelmiin.
Mikä on kohdinaine?
Kohdinaine, jota kutsutaan myös crossoveriksi, jakaa äänisignaalin yhden tai useamman valitun jakotaajuuden kohdalta. Kukin lähtö lähettää tämän jälkeen tietyn taajuusalueen sopivalle kaiuttimelle tai vahvistinkanavalle.
Tarkoituksena on antaa jokaisen kaiutinelementin toimia sille suunnitellulla taajuusalueella. Samalla voidaan rajoittaa sekä kaiuttimien että vahvistimien tarpeetonta kuormitusta.
Katso pääalue äänenkäsittely saadaksesi yleiskuvan signaalinkäsittelyyn, dynamiikkaan, taajuudenhallintaan ja mittaukseen tarkoitetuista laitteista.
Aktiivinen vai passiivinen kohdinaine?
Aktiivinen kohdinaine sijoitetaan signaalitiehen ennen päätevahvistimia. Se jakaa linjasignaalin, jotta jokainen taajuusalue voidaan lähettää omaan vahvistinkanavaansa ja kaiuttimeensa.
Passiivinen kohdinaine sijaitsee yleensä passiivisen kaiuttimen sisällä vahvistimen jälkeen. Se jakaa jo vahvistetun signaalin esimerkiksi basso- ja diskanttielementtien kesken.
Tämän kokoelman tuotteet on ensisijaisesti tarkoitettu aktiiviseen signaalinkäsittelyyn ja ohjaukseen.
2-tie- ja 3-tie-kohdinaineet

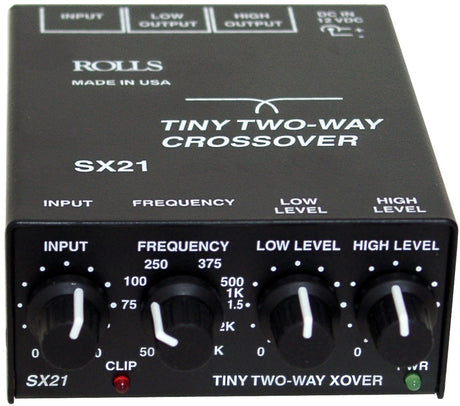

2-tie-kohdinaine jakaa signaalin tyypillisesti mataliin ja korkeisiin taajuuksiin. Sitä käytetään usein subwooferin ja yläkaiuttimen sisältävässä kokoonpanossa.
3-tie-kohdinaine jakaa signaalin basso-, keskiääni- ja diskanttialueisiin. Se voi olla tarpeellinen suuremmissa kaiutinjärjestelmissä, joissa kullakin taajuusalueella on erilliset elementit tai vahvistinkanavat.
Stereo ja mono

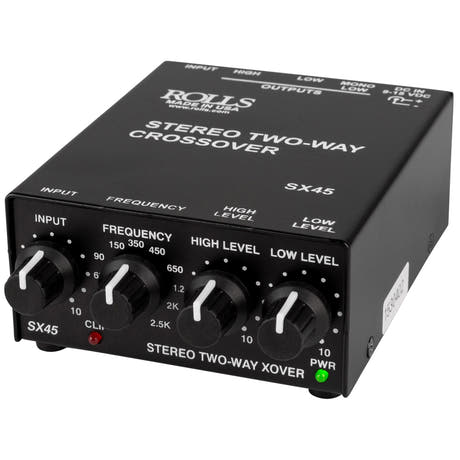

Joitakin kohdinaineita voidaan käyttää 2-tie-stereona tai 3-tie-monona. Stereoasetus käsittelee vasemman ja oikean kanavan samalla tavalla, kun taas monoasetus mahdollistaa useammat taajuuskaistat yhdellä kootulla signaalilla.
Tarkista aina kyseisen mallin kanavarakenne ennen sen valitsemista järjestelmään.
Jakotaajuus
Jakotaajuus määrittää, missä kohdassa signaali jaetaan kaiuttimien välillä. Oikea asetus riippuu kaiuttimien määritellystä taajuusalueesta, vahvistimien kokoonpanosta sekä halutusta yhteensopivuudesta subwooferin ja yläkaiuttimien välillä.
Väärä jakotaajuus voi aiheuttaa taajuusalueelle aukon tai päällekkäisyyden ja pahimmillaan kuormittaa kaiutinelementtiä taajuuksilla, joille sitä ei ole tarkoitettu.
Suodatintyypit ja jyrkkyys
Kohdinaineissa voidaan käyttää erilaisia suodatintyyppejä ja jyrkkyyksiä. Jyrkkyys ilmoitetaan usein muodossa dB oktaavia kohden, ja se kuvaa, kuinka nopeasti signaali vaimenee jakotaajuuden väärällä puolella.
Valinta vaikuttaa kaiuttimien väliseen siirtymään, ja se tulisi sovittaa koko järjestelmään.

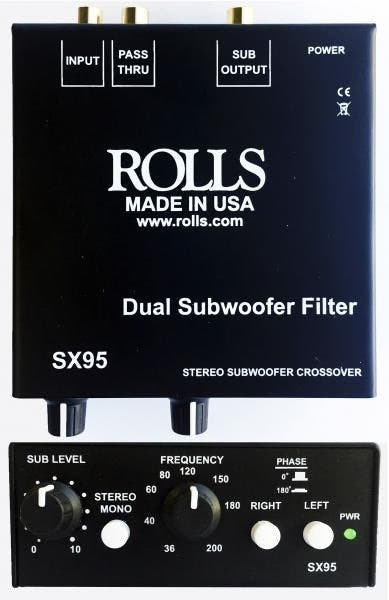

Kohdinaine subwooferille ja yläkaiuttimille
Tavallisessa PA-kokoonpanossa kohdinaineen low-output voidaan lähettää subwooferin vahvistimelle, kun taas high-output lähetetään vahvistimelle tai aktiivisille yläkaiuttimille.
Tarkista ensin, onko aktiivisissa kaiuttimissa jo sisäänrakennettu kohdinaine tai high-pass-lähtö. Tällöin erillinen laite ei aina ole tarpeellinen.
Katso PA kaiuttimet -valikoimamme.
Analogiset kohdinaineet
Analogisessa kohdinaineessa on yleensä suoraan käytettävät säätimet jakotaajuudelle, tasolle ja joillekin muille toiminnoille. Se voi olla yksinkertainen ratkaisu, kun järjestelmä tarvitsee vain perustason signaalinjakoa.
Etuna on selkeä käyttö ilman softwarea, mutta mahdollisuudet ovat usein rajallisemmat kuin digitaalisessa kaiutinprosessorissa.
Digitaaliset kaiutinprosessorit
Digitaalinen kaiutinprosessori voi yhdistää kohdinaineen, taajuuskorjaimen, limiterin, viiveen ja reitityksen yhteen laitteeseen. Siksi se voi olla hyödyllinen kehittyneemmissä PA- ja asennusjärjestelmissä.
Prosessoreissa voi olla esiasetuksia, mittaustoimintoja ja mahdollisuus ohjaukseen tietokoneella, tabletilla tai verkon kautta. Katso myös ääniprosessorit-valikoimamme.
