Tyypilliset moving head -valojen virheet DMX:ssä – ja miksi ne syntyvät

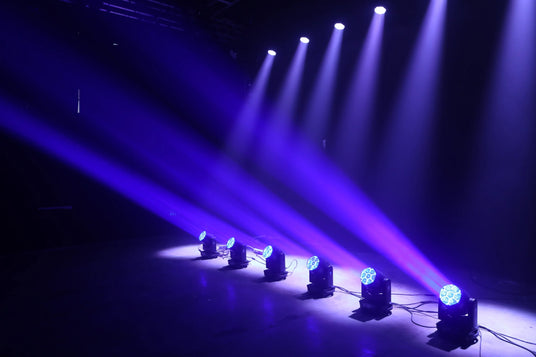

Moving heads ovat DMX-setupissa yksi monimutkaisimmista valaisintyypeistä.

Ne käyttävät paljon kanavia, 16-bit liikkeen, useita modeja ja edistyneitä efektejä

Siksi movingheadit ovat usein myös ensimmäisiä, jotka “käyttäytyvät oudosti”, kun jokin ei ole konfiguroitu oikein.

Tässä ovat yleisimmät virheet – ja niiden taustalla olevat tekniset syyt.

Liikkuvat valot

Näytä kaikki

SoundStoreXL

Virhe 1 - Väärä DMX-tila

Moving head -valaisimissa on usein useita eri DMX-tiloja, tyypillisesti Basic mode 12–14 kanavalla ja Extended mode 16–24 tai useammalla kanavalla. Moden valinta määrittää, kuinka monta toimintoa voidaan ohjata yksitellen.

Jos ohjelmisto tai DMX-controller on patchattu väärin, toimintojen kohdistus siirtyy helposti. Tämä voi esimerkiksi johtaa siihen, että goboja ohjataan värikanavalla tai että dimmer ei reagoi lainkaan. Tämä on yleisin virhe.

Virhe 2 - 8-bit vs 16-bit -mismatch

Pan ja tilt voidaan ohjata joko 8-bit- tai 16-bit-tarkkuudella. 8-bit-tilassa järjestelmä käyttää 256 askelta, kun taas 16-bit tarjoaa jopa 65.536 askelta ja siten huomattavasti tarkemman liikeresoluution.

Jos patch odottaa 16-bit-ohjausta, mutta valaisin on asetettu 8-bit-tilaan, liikkeistä tulee epätarkkoja. Hienosäätö ei toimi oikein, ja positiot voivat osua ohi halutusta pisteestä. Tämä näkyy erityisen selvästi hitaissa liikkeissä, jolloin resoluutioero korostuu.

Virhe 3 - Osoitteiden päällekkäisyys

Moving head -valaisimet käyttävät paljon DMX-kanavia per valaisin. Yksi valaisin voi esimerkiksi varata 16 kanavaa, jolloin neljä valaisinta käyttää yhteensä 64 kanavaa.

Jos valaisimelle annetaan väärä aloitusosoite, kanavissa voi syntyä päällekkäisyyksiä. Tämän seurauksena valaisimet reagoivat toistensa signaaleihin, ja voi ilmetä näennäisesti selittämättömiä liikkeitä. Valtaosassa tapauksista syynä on osoitevirhe.

Virhe 4 - Ei kalibrointia/resetointia

Moving head -valaisimien tulee käynnistyksen yhteydessä nollata itsensä ja kalibroida asentonsa. Tämä prosessi varmistaa, että pan ja tilt tietävät viitepisteensä sekä liikerajansa.

Jos valaisimia liikutetaan käsin tai jos ne sammutetaan ilman asianmukaista resetointia, kalibrointi voi mennä väärin. Tämä voi aiheuttaa sen, että asennot eivät täsmää, keskipiste siirtyy ja pan/tilt osuu rajoihinsa väärin. Monissa tapauksissa valaisimen resetointi ratkaisee ongelman ja palauttaa oikean kalibroinnin

DMX-kaapelit

Näytä kaikki

SoundStoreXL

Virhe 5 – virtaongelmat

Moving head -valaisimet sisältävät useita paljon virtaa kuluttavia komponentteja, kuten moottoreita, LED- tai discharge-valonlähteen sekä jäähdytystuulettimia. Nämä osat vaativat vakaan ja riittävän virtalähteen toimiakseen oikein.

Jos virransyöttö on riittämätön tai jos käytetään erittäin pitkiä kaapelointeja, seurauksena voi olla ongelmia, kuten odottamattomia uudelleenkäynnistyksiä, liikkeiden pysähtelyä tai valon vilkkumista. Tällaisissa tilanteissa syynä ei useinkaan ole DMX-signaali – ongelman aiheuttaa virransyöttö.

Virhe 6 - Huono DMX-signaalirakenne

Moving head -valaisimet ovat herkkiä DMX-signaalin laadulle. Epävakaa tai heikko signaali voi aiheuttaa nykiviä liikkeitä, “hyppyjä” asennossa tai selittämättömiä värinvaihtoja. Koska valaisimet vastaanottavat jatkuvasti dataa ja muuntavat sen tarkaksi liikkeeksi, myös pienet signaalivirheet tulevat nopeasti näkyviin.

DMX-splitterien käyttö sekä oikea DMX-terminointi DMX-terminaattorilla voivat vähentää näitä ongelmia merkittävästi. Vakaa ja oikein rakennettu DMX-linja on ratkaisevan tärkeä, jotta moving head -valaisimet toimivat rauhallisesti ja tarkasti.

Virhe 7 - Liian monta toimintoa aktivoitu samanaikaisesti

Moving head -valaisimissa on useita toimintoja, kuten dimmer, strobe, väripyörä, gobo, prismat, fokus ja zoom. Nämä parametrit toimivat yhdessä, ja ne on ohjelmoitava oikein, jotta haluttu valoilme saavutetaan.

Virheellinen ohjelmointi voi kuitenkin saada tilanteen näyttämään tekniseltä vialta. Esimerkiksi voidaan nähdä valkoista valoa, vaikka shutter on suljettu, gobo ilman oikeaa fokusointia tai zoom ilman näkyvää valotehoa. Monissa tapauksissa se muistuttaa viallista valaisinta, mutta vika on usein ohjelmoinnissa ja toimintojen yhteispelissä.

DMX-ohjain

Näytä kaikki

SoundStoreXL

Yhteenveto

Moving head -valaisimet paljastavat virheet paljon nopeammin kuin yksinkertaiset LED PAR -valot, koska niissä on huomattavasti enemmän toimintoja ja liikkuvia osia.

Ne edellyttävät oikeaa modetilan valintaa, oikeaa patchausta ohjelmistossa, tarkkaa osoitteistusta, vakaata virtalähdettä sekä vakaata ja oikein rakennettua DMX-rakennetta. Jo pienet virheet yhdessäkin näistä tekijöistä voivat nopeasti aiheuttaa näkyviä ongelmia liikkeessä tai toiminnassa.

Kun asennus taas on tehty oikein, moving head -valaisimet toimivat erittäin tarkasti ja vakaasti ja tuottavat luotettavat ja toistettavat liikkeet joka kerta.
