Daisy chain vai DMX-splitteri – kumman valitset setupiisi?

DMX on suunniteltu linjapohjaiseksi järjestelmäksi, mutta kun setupit kasvavat, myös vaatimukset signaalirakenteelle kasvavat. Pienemmissä tuotannoissa yksinkertaisuus on usein etu. Suuremmissa tuotannoissa toimintavarmuus ja vikojen eristäminen ovat ratkaisevia.

Ketjutopologian ja splitter-topologian eron ymmärtäminen on keskeistä vakaan valonohjauksen kannalta.

Molempia menetelmiä käytetään ammattikäytössä

Daisy chain on alkuperäinen DMX-topologia ja toimii edelleen hyvin pienissä ja keskikokoisissa seteissä. Splitterit ovat puolestaan standardi teatteriasennuksissa, kiertueproduktioissa ja suurissa tapahtumissa, joissa käyttövarmuus on korkealla prioriteetilla.

Valinta riippuu järjestelmän monimutkaisuudesta ja riskinsietokyvystä.

Edut – Mitä oikea rakenne tarjoaa

Oikein valittu signaalirakenne vähentää signaalikatkosten riskiä, helpottaa vianetsintää ja tekee kaapeloinnista selkeämmän.

Pienissä seteissä vähäisempi komponenttimäärä voi nopeuttaa käyttöönottoa. Suuremmissa seteissä splitterin kautta tehtävä segmentointi voi estää sen, että yksi vika vaikuttaa koko järjestelmään.

Toiminta – Mikä on daisy chain

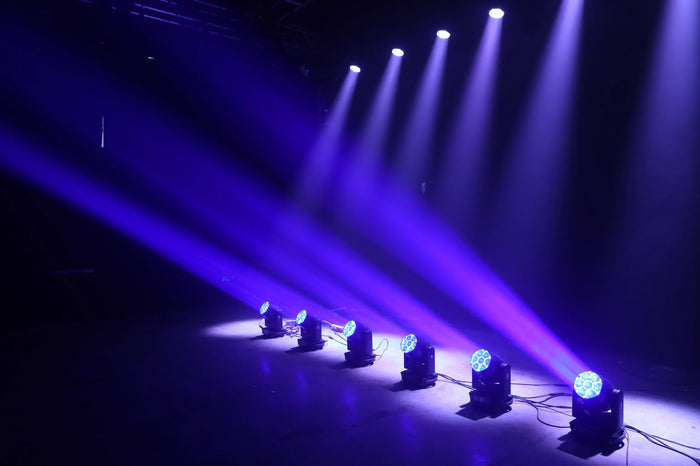

Daisy chain on vakiotapa, jolla DMX on alun perin suunniteltu toimimaan. Signaali lähetetään controllerilta ensimmäiselle valaisimelle, siitä seuraavalle ja jatkuu koko ketjun läpi viimeiseen armatuuriin asti.

Jokaisessa valaisimessa on DMX input ja DMX output. Output lähettää signaalin eteenpäin seuraavalle laitteelle.

Etu on yksinkertaisuus. Erillisiä bokseja ei tarvita, komponentteja on vähemmän ja asennus on nopea ja kustannustehokas. Pienissä seteissä, joissa on vain muutama valaisin, tämä toimii usein ilman ongelmia.

Haitat ilmenevät, kun ketjusta tulee pitkä tai monimutkainen. Jos yksi valaisin menettää virran tai kaapeli irtoaa, kaikki sen jälkeiset valaisimet menettävät signaalin. Pitkät ketjut voivat myös heikentää signaalia, erityisesti ilman asianmukaista terminointia. Vianetsinnästä voi tulla aikaa vievää, koska koko ketju on käytävä läpi.

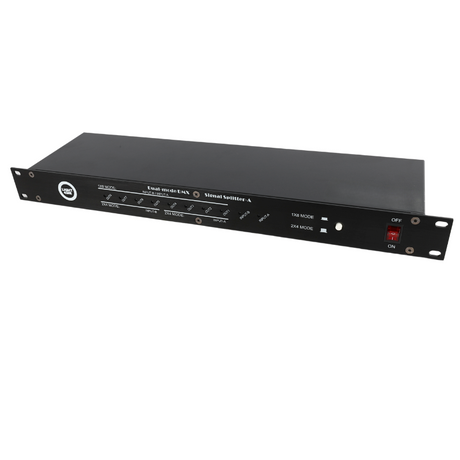

Mikä on DMX-splitter

DMX-splitter ottaa vastaan yhden saapuvan DMX-signaalin ja luo useita toisistaan riippumattomia lähtöjä. Yhden pitkän ketjun sijaan signaali voidaan jakaa erillisiin haaroihin.

Signaali regeneroidaan ja eristetään sähköisesti jokaisessa lähdössä. Tämä tarkoittaa, että signaalia ei vain kopioida, vaan se muodostetaan uudelleen oikealla tasolla ja impedanssilla.

Jos yhdessä haarassa ilmenee vika, se ei vaikuta muihin. Tämä parantaa merkittävästi järjestelmän vakautta suuremmissa kokonaisuuksissa.

Haitat ovat pääasiassa käytännönläheisiä. Splitterit ovat lisälaitteita, vaativat virtaa ja nostavat kustannuksia sekä pidentävät käyttöönottoa hieman. Pienissä seteissä se voi siksi olla tarpeeton.

Näin se toimii käytännössä – milloin valita mitä

Daisy chain riittää usein, kun valoja on vähän, kaapelivedot ovat lyhyitä ja kokonaisuus on yksinkertainen. Liikkuvissa DJ-seteissä, pienemmillä lavoilla ja testiasetelmissa se on tyypillisesti tehokkain ratkaisu.

Splitter on sen sijaan järkevä, kun ketju pitenee, kun valaisimet on sijoitettu eri suuntiin tai kun käytetään moving heads -valoja ja muita monimutkaisia laitteita. Tuotannoissa, joissa käyttökatkokset eivät ole hyväksyttäviä, splitterit vähentävät koko järjestelmän vikaantumisen riskiä.

Käytännössä monet teknikot ottavat splitterin käyttöön heti, kun setuppi ylittää pienen määrän valaisimia tai kattaa laajemman fyysisen alueen.

Ammattimainen tapa – yhdistelmä

Keskikokoisissa ja suurissa tuotannoissa käytetään usein yhdistelmää. Controlleren liitetään splitteriin, ja jokainen splitterin lähtö syöttää lyhyen daisy chainin tietyllä alueella.

Tämä rakenne yhdistää molempien menetelmien edut. Pääsignaali on vakaa ja jaettu eristettyihin haaroihin, samalla kun kukin alue pysyy yksinkertaisena ja selkeänä. Se vähentää kaapelointisotkua ja tekee vianhausta järjestelmällisempää.

Case – käytännön ero vakaudessa

Keskikokoisessa tapahtumasetupissa kaikki valaisimet kytkettiin aluksi yhteen pitkään ketjuun. Satunnaisia signaaliongelmia ilmeni ketjun viimeisissä laitteissa. Kun ketju jaettiin splitterillä kolmeen lyhyempään haaraan, epävakaus katosi ja järjestelmästä tuli helpompi vianjäljittää.

Muutos ei ollut controllerissa tai valaisimissa, vaan signaalirakenteessa.

Toimintakehotus

Arvioi aina koko, fyysinen sijoittelu ja käyttövarmuusvaatimukset ennen signaalirakenteen valintaa. Jos show on kriittinen tai asennus laaja, splitterin tulisi olla mukana suunnittelussa alusta lähtien.

Rakenne kannattaa suunnitella tietoisesti – ei antaa sen syntyä sattumalta.
