Tascam ML-16D Analog Dante muunnin 16 kanavaa

Tascam ML-16D Analog Dante converter

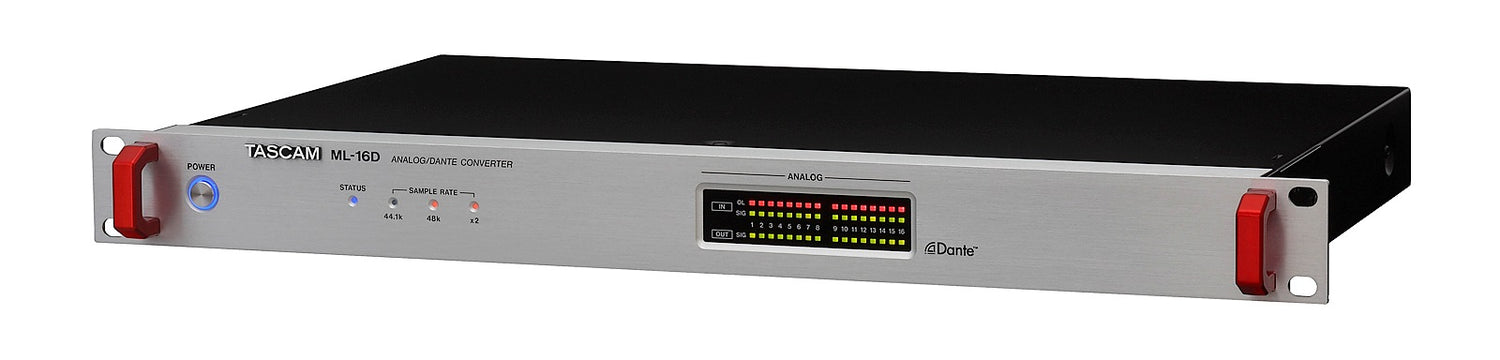

Tascam ML-16D on kompakti, korkealaatuinen Analog-Dante-Analog -muunnin, suunniteltu kuljettamaan 16 tai 32 analogista audiokanavaa Dante-verkossa molempiin suuntiin.

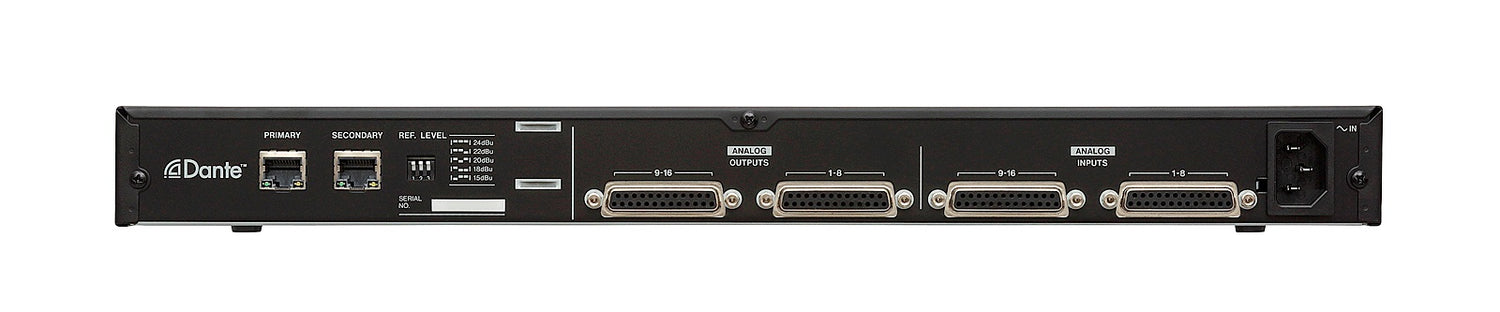

25-napainen D-sub-liitin tilansäästöä varten, voidaan käyttää yhdessä Tascam breakout-paneelien kanssa; sisääntulot ja balansoidut ulostulot, linjatason analoginen audiosignaali.
2 Ethernet-liitintä (Dante Primary/Secondary) redundanttia verkkotilaa varten kahdessa erillisessä verkossa.

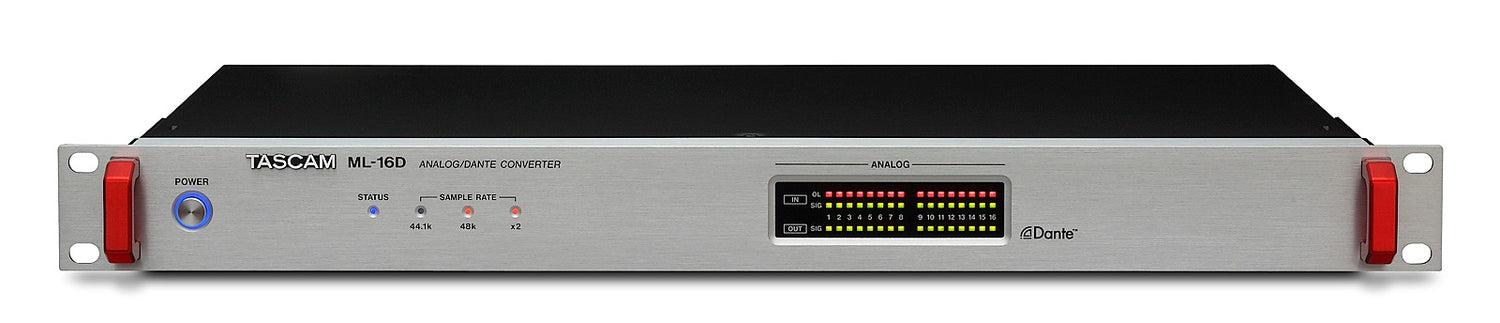

Käyntitilan ja nykyisen näytteenottotaajuuden ilmaisin sekä yliohjaus-LEDit jokaiselle tulolle ja signaalin LEDit jokaiselle sisään- ja ulostulolle.
Kytkin takana mahdollistaa vaaditun maksimi sisään-/ulosmenotason asettamisen.
Muut asetukset, kuten näytetaajuus, kanavien reititys tai viive, voidaan tehdä vapaasti saatavalla "Dante Controller" tietokoneohjelmalla.

Dante on Audinaten verkko­teknologia, joka tarjoaa suorituskykyisen äänenjakelun tavallisissa IP-verkoissa.
Se tukee satoja samanaikaisia puristamattomia äänikanavia erittäin alhaisella latenssilla ja tarkalla synkronoinnilla.

Analogue-Dante-Analogue -muunnin 16 (ML-16D) tai 32 (ML-32D) linjatason audiokanavalle
Dante-liitäntä sallii enintään 16/32 audiokanavan siirron Ethernet-verkon yli. Kaksi LAN-liitintä primääriä ja sekundääriä verkkoa varten tarjoaa redundanssin.
Joustava reititys "Dante Controller" -ohjelmistolla.
AES67 tuettu mahdollistamaan yhteyden Ravennaan ja muihin yhteensopiviin audioverkkoteknologioihin.

Jopa 96 kHz näytetaajuus ja 24 bitin resoluutio.
Käyntitilan ja nykyisen näytetaajuuden merkkivalot.
Yliohjausilmaisimet analogisille tulosignaaleille.

Signaalin ilmaisimet analogisille tulo- ja ulostulosignaaleille.
Viisi eri referenssitasoa saatavilla sopeutumaan lähes mihin tahansa kuluttaja-, ammatti- tai lähetys­ympäristöön (valitaan takana olevilla kytkimillä).
25-napaiset D-sub-liittimet balansoituja linjasisään-/ulostuloja varten (AES59-2012:TASCAM nastajärjestys). Euro Block -breakout box voidaan käyttää kiinteään asennukseen (BO-32DE).
XLR-breakout boxeja voidaan käyttää live-musiikki- tai studiokäytössä (BO-16DX/IN, BO-16DX/OUT).

19-tuumainen rack-asennettava runko (1U).

Tekniset tiedot
Äänen resoluutio: 44.1/48/88.2/96 kHz, 16/24 bit.

Analogiset audio­inputit
Liittimet: D-sub 25-pin.
Kiinnitysruuvit: No. 4-40 UNC (tuumakierre).
Nominal input level: +4 dBu, +6 dBu (kun maksimisisääntulotaso on +15 dBu).
Maksimaalinen sisääntulotaso: +24 dBu, +22 dBu, +20 dBu, +18 dBu, +15 dBu (asetettu REF. LEVEL -kytkimillä).
Input impedance >=10 kOhm.

Analogiset audio­outputit
Liittimet: D-sub 25-pin.
Kiinnitysruuvit: No. 4-40 UNC (tuumakierre).
Nominal output level: +4 dBu, +6 dBu (kun maksimiulostulon taso on +15 dBu).
Maksimaalinen ulostulotaso: +24 dBu, +22 dBu, +20 dBu, +18 dBu, +15 dBu (asetettu REF. LEVEL -kytkimillä).
Output impedance <=200 Ohm.
Soveltuva kuormitusimpedanssi >=2 kOhm.

Verkko inputit/outputit
Dante PRIMARY/SECONDARY RJ-45 -liittimet.
Siirto­protokolla: Dante.
Verkkostandardi: Gigabit Ethernet, 1000BASE-T (IEEE 802.3ab).
Kaapelivaatimukset: Cat 5e tai parempi STP-kaapeli.

Äänen suorituskyky
ANALOG IN to DANTE OUT
Taajuusvaste: 20 Hz - 20 kHz, +0.1 dB / -0.5 dB
(-16 dBFS input, 44.1/48 kHz näytetaajuus, JEITA)
20 Hz - 40 kHz, +0.1 dB / -0.5 dB
(-16 dBFS input, 88.2/96 kHz näytetaajuus, JEITA)
Distortion (THD+N) <=0.001 %
(-1 dBFS input, 1 kHz, 44.1/48/88.2/96 kHz näytetaajuus, JEITA)
S/N ratio >=113 dB
(44.1/48/88.2/96 kHz näytetaajuus, JEITA)
Crosstalk >=115 dB
(1 kHz, 44.1/48/88.2/96 kHz näytetaajuus, JEITA)

DANTE IN to ANALOG OUT
Taajuusvaste: 20 Hz - 20 kHz, +0.1 dB / -0.5 dB
(-16 dBFS input, 44.1/48 kHz näytetaajuus, JEITA)
20 Hz - 40 kHz, +0.1 dB / -1.0 dB
(-16 dBFS input, 88.2/96 kHz näytetaajuus, JEITA)
Distortion (THD+N) <=0.001 %
(-1 dBFS input, 1 kHz, 44.1/48/88.2/96 kHz näytetaajuus, JEITA)
S/N ratio >=110 dB
(44.1/48/88.2/96 kHz näytetaajuus, JEITA)
Crosstalk >=115 dB
(1 kHz, 44.1/48/88.2/96 kHz näytetaajuus, JEITA)

Virtalähde ja muut tekniset tiedot
Virtalähde: AC 100-240 V, 50/60 Hz.
Virrankulutus: ML-32D: 22 W, ML-16D: 14 W.
Mitat (L × K × S): 483 mm × 45 mm × 304 mm.
Paino: ML-32D: 3.5 kg, ML-16D: 3.3 kg.
Käyttölämpötila: 0-40 °C.
