Tascam MM-4D IN Analog Dante muunnin 4 kanavaa, XLR

Tascam ML-4D/IN Analog Dante -muunnin DSP-mikserillä

MM-4D / IN on erinomainen analoginen tulolaite, joka muuntaa neljä mikrofoni- / linjatulosignaalia neljäksi Dante-lähtösignaaliksi. Lisäksi se tukee neljää Dante-tulokanavaa, mikä mahdollistaa käytännössä kaikkien äänilähteiden käytön vakiintuneessa Dante-verkossa. Analogisille tuloille on saatavana Euroblock-liittimet (MM-4D / IN-E) tai XLR-liittimet (MM-4D / IN-X), joten tätä mallia voidaan käyttää monenlaisissa sovelluksissa.

MM-4D / IN kuuluu Tascam Dante Compact -prosessorisarjaan, joka koostuu kompakteista, puolikokoisista äänimuuntimista Dante- / AES67-verkoille. Mallit voivat helposti lisätä Dante-ääniverkkoihin ylimääräisiä mikrofoni- / linja- tai AES / EBU-tuloja / -lähtöjä julkisissa tiloissa, televisioasemilla, äänitysstudioissa tai ylellisissä kotiympäristöissä, ja niitä voidaan yhdistellä vapaasti.

Tuotesarjan ratkaiseva etu on jokaiseen laitteeseen sisäänrakennettu DSP-prosessori. Se tarjoaa miksaustoimintojen ja taajuuskorjauksen lisäksi dynaamisen käsittelyn, automaattisen tasojen säädön, automaattisen vaimennuksen, reitityksen ja kohinan kompensoinnin, joten pienetkin järjestelmät voivat toimia ilman ylimääräisiä signaalinkäsittely- tai miksauslaitteita. Mikrofonisignaalien tulosta vahvistettujen kaiuttimien tai tallennuslaitteiden lähtöön Dante Compact Processor Series voi rakentaa kokonaisen pienen järjestelmän yksinään.

Kaukosäätö on mahdollista kahdella eri ohjelmistolla Mac-, Windows-, IOS- ja Android-laitteille: Tascam DCP Connect kokoonpanoa varten ja Tascam EZ Connect loppukäyttäjille. Molemmat ovat helppokäyttöisiä ja sisältyvät laitteisiin. MM-4D / IN mahdollistaa myös tulojen mykistämisen GPI:n kautta.

Kaikki mallit voidaan käyttää PoE:llä tai erillisellä AC-adapterilla. Power-daisy-chaining-toimintoa käytettäessä kaksi vierekkäin rackiin asennettua laitetta voidaan syöttää virralla.

Laitteisto-ominaisuudet
Neljä balansoituja mikrofoni-/linjatuloa 48 V:n phantom-virralla
Kaksi tuoteversiota: MM-4D/IN-E: Varustettu Euroblock-liittimillä kiinteää asennusta varten
MM-4D/IN-X: Varustettu XLR-liittimillä kiertuekäyttöön ja muihin joustavampiin sovelluksiin

Dante-liitäntä mahdollistaa äänisignaalien siirtämisen Ethernet-verkon kautta
Kaksi LAN-liitintä Dante-daisy-chainingia varten
Joustava reititys Dante Controller -softwarella
AES67-tuki mahdollistaa yhteyden Ravennaan ja muihin yhteensopiviin ääniverkkoteknologioihin

Jopa 96 kHz:n näytteenottotaajuus ja 24 bitin resoluutio

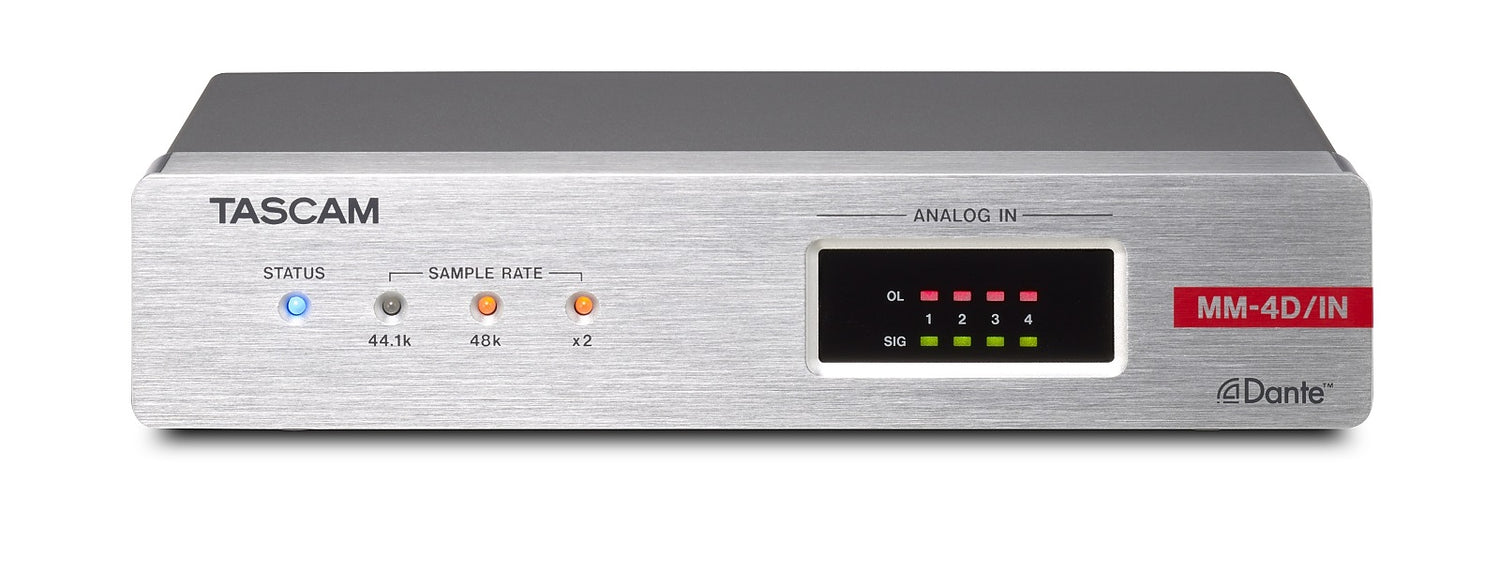

Etupaneelin merkkivalot toimintatilalle ja nykyiselle näytteenottotaajuudelle
Signaali- ja ylikuormitusmerkkivalot analogisille tulosignaaleille
Tulot voidaan mykistää GPI:llä (vain MM-4D/IN-E)
Virransyöttö PoE:llä (Power over Ethernet) tai valinnaisella PS-P1220E AC-adapterilla
Power-daisy-chaining mahdollistaa kahden laitteen virransyötön yhdellä AC-adapterilla
Puoliräkkikokoinen runko (1U)
Kiinnityskannattimet sisältyvät esimerkiksi pöytälevyn alle asentamista varten

Software-ominaisuudet
Neljä Dante-äänitulo- ja -lähtökanavaa

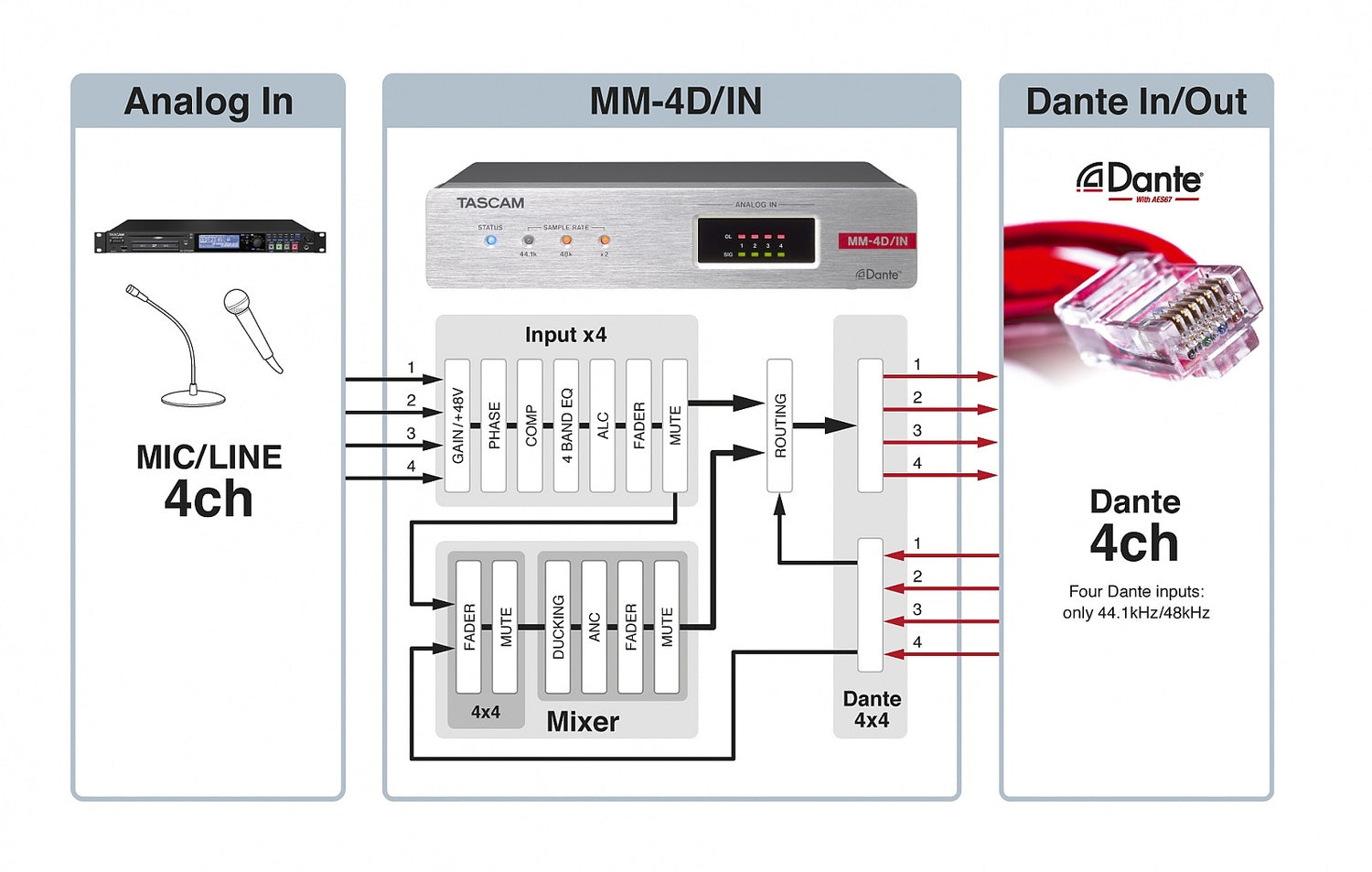

Tehokas DSP-mikseri
Tulo-ominaisuudet: phantom-virta päälle/pois, napaisuus, herkkyys (gain), trimmaus, automaattinen tasonsäätö, 4-kaistainen taajuuskorjain, mykistys, fader
Mikseriominaisuudet: matriisimikseri, vaimennus, ympäristön kohinan kompensaattori (ANC), reititys

Jopa 50 scene-esiasetusta voidaan tallentaa
Ajastintapahtumatoiminto mahdollistaa esiasetusten vaihtamisen tiettyinä aikoina (suunniteltu tulevaan päivitykseen)
Saatavana viisi erilaista vertailutasoa, jotka soveltuvat lähes kaikkiin kuluttaja-, ammatti- tai lähetysympäristöjen sovelluksiin
Saatavana kaksi ohjaussoftware-tyyppiä (yhteensopivia Windows-/Mac-/iOS-/Android-laitteiden kanssa): Tascam MX Connect järjestelmäintegraattoreille tarjoaa täydet käyttöoikeudet lähes kaikkiin asetuksiin
Tascam EZ Connect loppukäyttäjille on yksinkertainen sovellus vain tärkeimpiä asetuksia varten

Valinnaiset lisävarusteet
PS-P1220E AC-adapteri (voidaan käyttää myös redundanttina virtalähteenä PoE-käytössä)
AK-RS1 rack-asennushylly kahdelle vierekkäin asennettavalle laitteelle

Tekniset tiedot

Yleistä
Kanavien ja formaattien määrä: 4 kanavaa, 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 16/24 bit

Äänitulot
Analogiset tulot (ANALOG IN):
MM-4D/IN-E: Balansoidut Euroblock-liittimet, jako 3.81 mm
MM-4D/IN-X: XLR-liittimet (XLR-3-31, 1: GND, 2: HOT, 3: COLD)
Minimitulotaso: -70 dBu
Maksimitulotaso: +26 dBu
Tuloimpedanssi: ≥2 ohm
Huomautus: 0 dBu vastaa arvoa 0.775 Vrms

Muut tulot ja lähdöt
Dante/Ethernet-liittimet (DATA/DATA+PoE): RJ-45
Siirtoprotokolla: Dante
Gigabit Ethernet -standardi: 1000BASE-T (IEEE 802.3ab)
Kaapelivaatimukset: Cat 5e tai paremmat STP-kaapelit
Ulkoinen mykistyksen ohjaus (LED/SWITCH/GND, vain MM-4D/IN-E): balansoidut Euroblock-liittimet, jako 3.81 mm
LED-liittimet
Lähtöformaatti: Open collector (10 ohmin lähtöimpedanssi, 48 V:n kestojännite, 35 mA:n enimmäisvirta)
Low-tason enimmäislähtöjännite: 0.5 V
SWITCH-liittimet
Enimmäistulojännite: 5.5 V
High-tason vähimmäistulojännite: 2.31 V
Low-tason enimmäistulojännite: 0.99 V

Äänen suorituskyky
Mikrofonitulo Dante-lähtöön
Mikrofonivahvistimen EIN (ekvivalenttinen tulokohina): ≤-125 dB
(150 ohm, 22 kHz LPF, A-painotettu, JEITA)
Taajuusvaste: 20 Hz - 20 kHz, ±0.5 % (näytteenottotaajuus 44.1/48 kHz, JEITA)
20 Hz - 40 kHz, ±0.5 % (näytteenottotaajuus 88.2/96 kHz, JEITA)
Särö (THD+N): ≤0.003 %
(-1 dBFS:n tulo, näytteenottotaajuus 44.1/48/88.2/96 kHz, JEITA)
S/N-suhde: ≥108 dB
(näytteenottotaajuus 44.1/48/88.2/96 kHz, JEITA)
Ylikuuluminen: ≥100 dB
(näytteenottotaajuus 44.1/48/88.2/96 kHz, JEITA)
Dynaaminen alue: ≥108 dB (näytteenottotaajuus 44.1/48/88.2/96 kHz, JEITA)
Huomautus: JEITA ilmaisee JEITA CP-2150 -standardin mukaisuuden

Virtalähde ja muut tekniset tiedot
Virtalähde: PoE-luokka 0
Tascam PS-P1220E AC-adapteri (myydään erikseen)
Virrankulutus: 7.5 W
Mitat (L × K × S): 214 mm × 45 mm × 136 mm (ulokkeet mukaan lukien)
Paino: 885 g
Sallittu käyttölämpötila-alue: 0-40 ºC
