Tascam ML-4D OUT-X Analog Dante muunnin 4 kanavaa, XLR

Tascam ML-4D/OUT- X
Analoginen Dante-muunnin, jossa DSP-mikseri, on kehittynyt laite, joka muuntaa neljä Dante-tulonsignaalia neljäksi linjalähtösignaaliksi. Se tukee myös nelikanavaista Dante-lähtöä, mikä mahdollistaa laajan valikoiman äänilähteiden integroinnin olemassa olevaan Dante-verkkoon. Malli on saatavana Euroblock-liittimellä (ML-4D/OUT-E) tai XLR-liittimellä (ML-4D/OUT-X) analogisiin lähtöihin, mikä tekee siitä ihanteellisen sekä kiinteisiin asennuksiin että joustavampiin sovelluksiin kuten kiertueille.

ML-4D/OUT on osa Tascam Dante Compact -prosessorisarjaa, joka koostuu kompakteista audio-muuntimista, jotka on suunniteltu käytettäväksi Dante- ja AES67-verkostoissa. Nämä mallit mahdollistavat mic/line- tai AES/EBU-tulojen/ lähtöjen lisäämisen Dante-ääniverkkoihin erilaisissa tiloissa, mukaan lukien tv-asemat, äänitysstudiot ja yksityiset kodit.

Yksi ML-4D/OUT:n suurista eduista on sisäänrakennettu DSP-prosessori, joka tarjoaa toimintoja kuten miksaus, EQ, dynaaminen käsittely, automaattinen tasosäätö, ducking, reititys ja kohinan kompensointi. Tämä tarkoittaa, että jopa pienet järjestelmät voivat toimia ilman erillistä signaalinkäsittelyä tai mikserilaitteita. Laite voi rakentaa täydellisen järjestelmän, joka ulottuu mikrofonisignaaleista lähtösignaaleihin kaiuttimille tai tallennuslaitteille.

Etähallinta on mahdollista kahden ohjelmiston kautta: Tascam DCP Connect järjestelmäkonfiguraatioon ja Tascam EZ Connect käyttäjäystävälliseen käyttöön, jotka ovat saatavilla Mac-, Windows-, iOS- ja Android-laitteille. Lisäksi ML-4D/OUT mahdollistaa lähtötasojen ohjauksen GPI:n kautta (vain ML-4D/OUT-E).

Laite voidaan käyttää PoE:n (Power over Ethernet) kautta tai erillisellä AC-sovittimella (PS-P1220E). Power-daisy-chainingin avulla kaksi vierekkäin rackkiin asennettua laitetta voidaan syöttää yhdellä AC-sovittimella.

Laitteiston ominaisuudet

Neljät tasapainotetut linjalähdöt

Kaksi tuotantovaihtoehtoa: ML-4D/OUT-E (Euroblock-liitin) kiinteisiin asennuksiin, ML-4D/OUT (XLR-liitin) kiertueille ja joustaville sovelluksille

Dante-liitäntä mahdollistaa äänisignaalien siirron Ethernet-verkossa

Kaksi LAN-porttia Dante-daisy-chainingiä varten

AES67-tuki yhteensopivuuden varmistamiseksi Ravenna:n ja muiden audio-over-IP -teknologioiden kanssa

Jopa 96 kHz näytteenottotaajuus ja 24-bittinen resoluutio

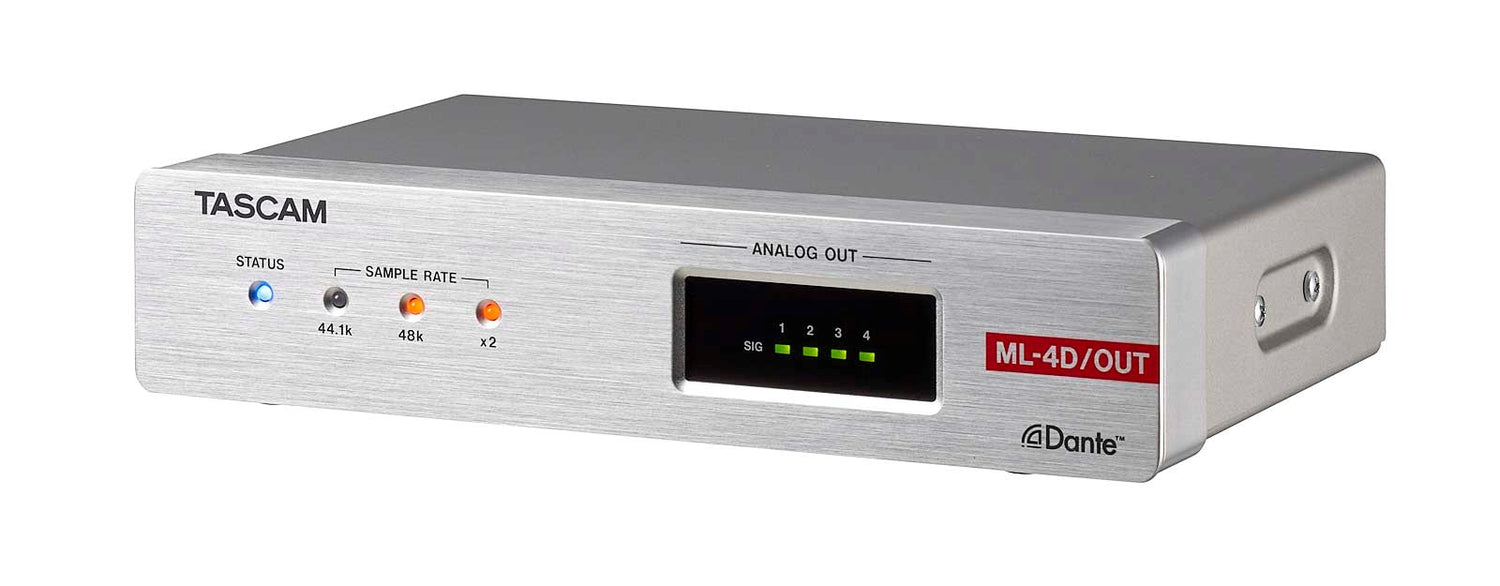

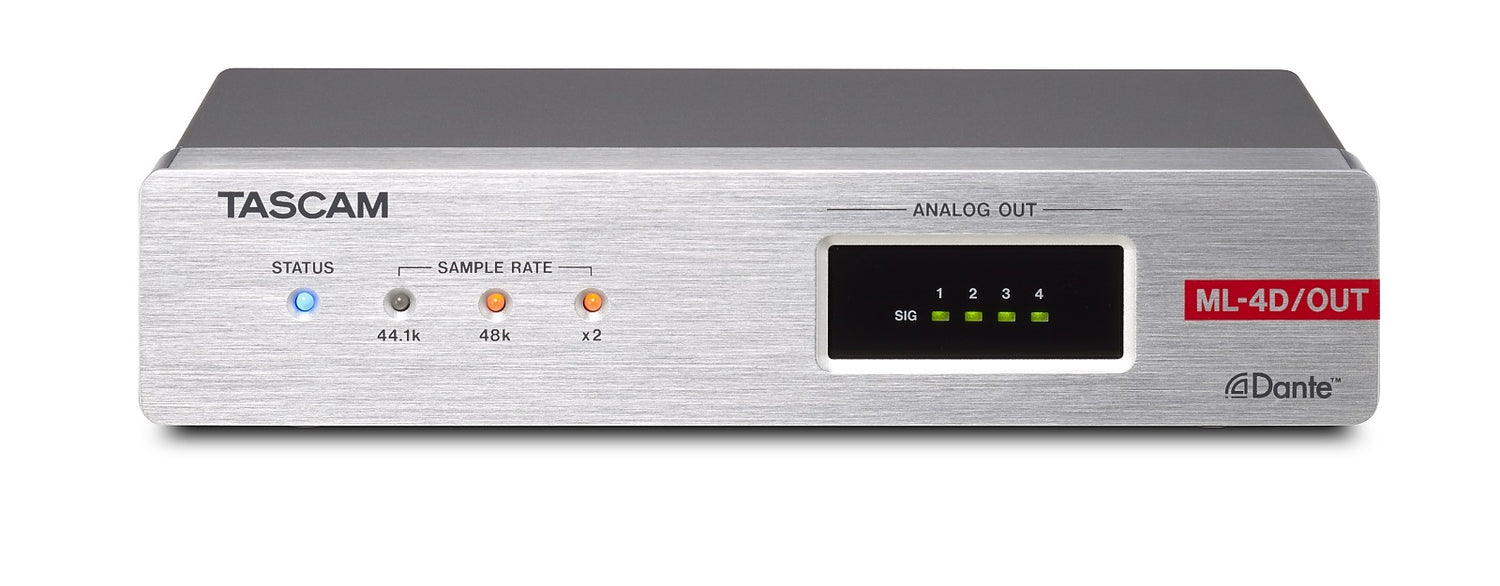

Etupaneelin merkkivalot käyttötilalle ja näytteenottotaajuudelle

Signaalimerkkivalot analogisille lähtösignaalille

Lähtötasoja voidaan ohjata GPI:n kautta (vain ML-4D/OUT-E)

Virtalähde PoE:n tai PS-P1220E AC-sovittimen kautta

Mahdollisuus virtadaisy-chainingiin, jotta kaksi laitetta voidaan syöttää yhdellä AC-sovittimella

Puoli-rack-koko (1U) kiinnitysraudalla pöytätason alle asennusta varten

Ohjelmisto-ominaisuudet

Neljä Dante-audio sisääntulo- ja lähtökanavaa

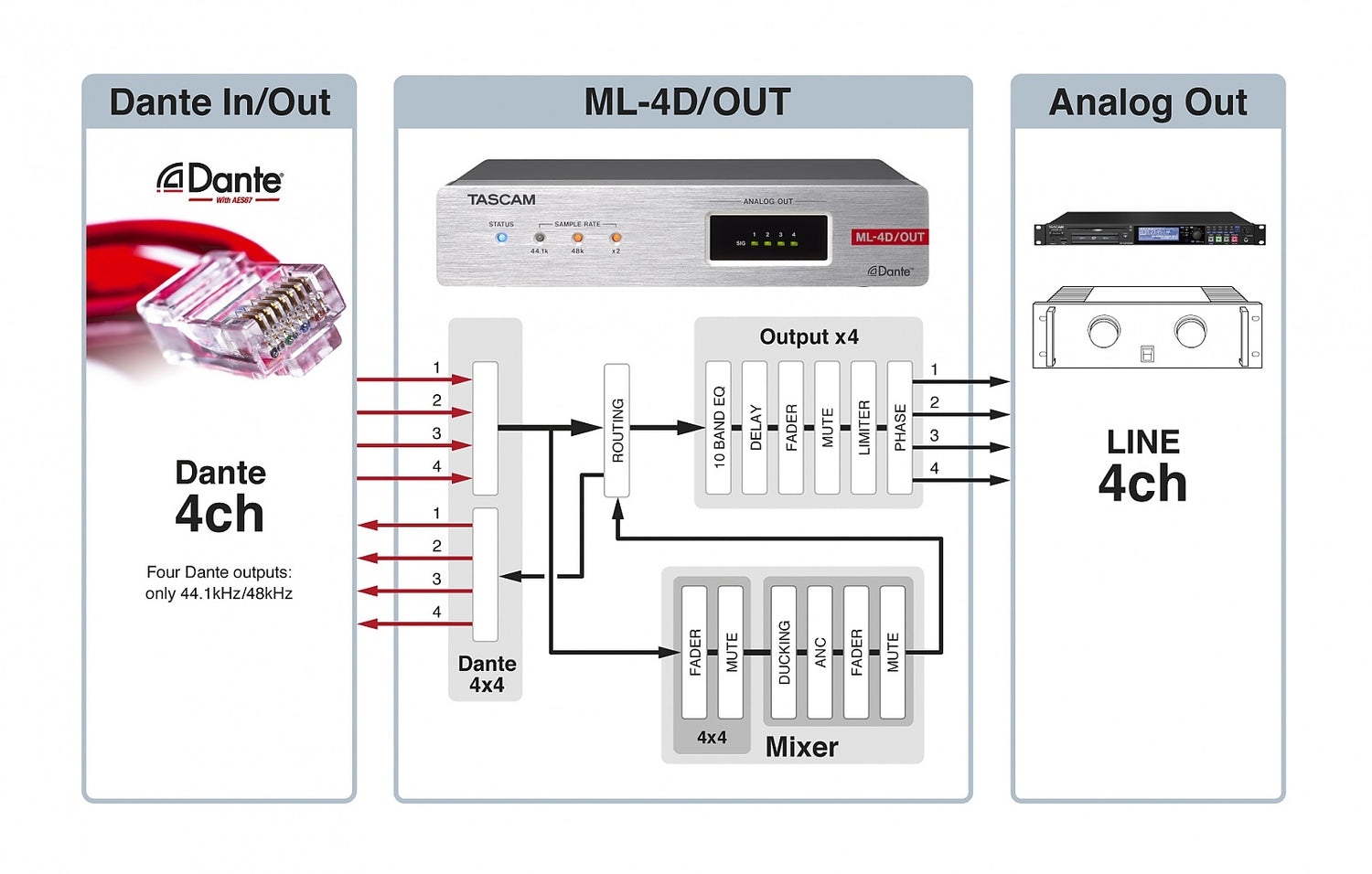

Tehokas DSP-mikseri matrix-miksauksella, duckingilla, ANC:lla (ambient noise compensator) ja reitityksellä

Lähtötoiminnot: 10-kaistainen ekvalisaattori, viive, mykistys, liuku, limiter, polarisointi

Jopa 50 kohtaus-presettiä voidaan tallentaa

Aikataulutoiminto presetien vaihtamiseksi tiettyinä aikoina (suunniteltu tulevaan päivitykseen)

Viisi erilaista referenssitasoa sovituksena eri sovelluksiin kuluttaja-, ammattilais- tai lähetysympäristöissä

Kaksi tyyppiä ohjausohjelmistoa: Tascam MX Connect (järjestelmäintegraattoreille) ja Tascam EZ Connect (loppukäyttäjille)

Valinnainen lisävarustus

PS-P1220E AC-sovitin (voidaan käyttää redundanttina virtalähteenä PoE-käytössä)

AK-RS1 rackkihylly kahden laitteen rinnakkaiseen asennukseen

Tekniset tiedot

Yleistä

4 kanavaa, 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 16/24 bittiä

Audio-lähdöt

ML-4D/OUT-E: Tasapainotetut Euroblock-liittimet (3.81 mm pitch)

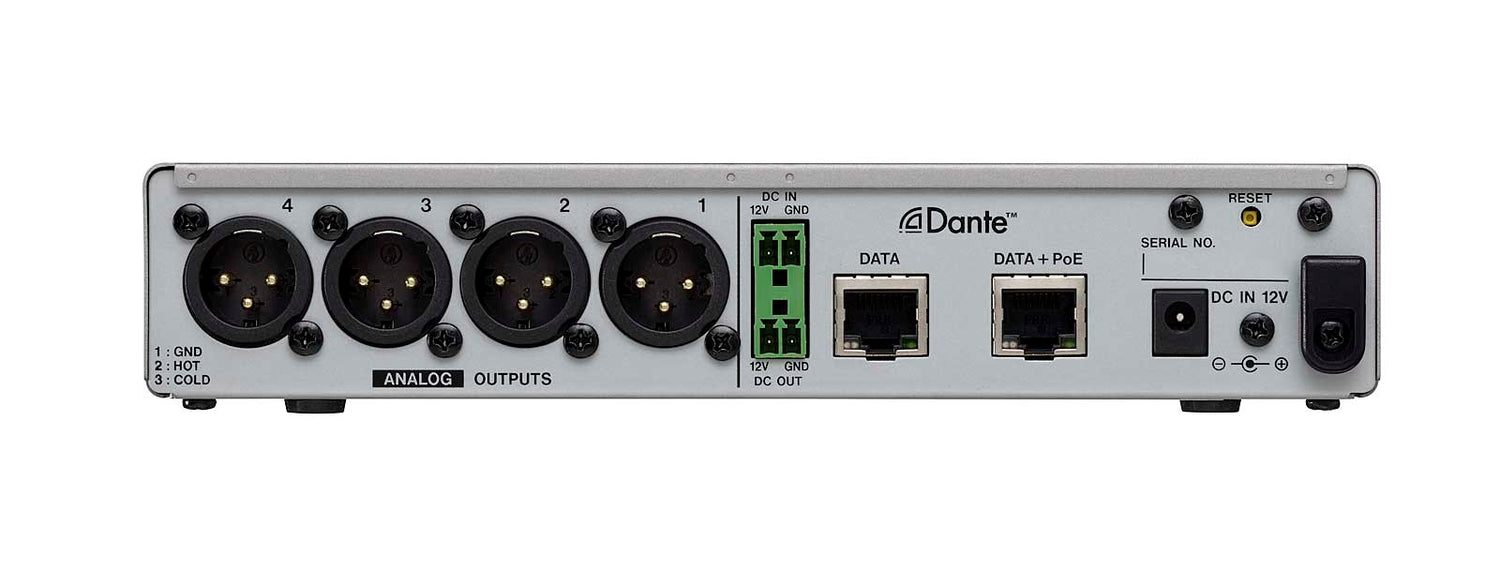

ML-4D/OUT-X: XLR-liittimet (XLR-3-32, 1: GND, 2: HOT, 3: COLD)

Nimellinen lähtötaso: +4 dBu (Ref(D) ≠ -9 dBFS)

Maksimi lähtötaso (valittavissa): +15 dBu hingga +24 dBu

Lähtöimpedanssi: ≤ 200 Ohm

Muut tulot ja lähdöt

Dante/Ethernet RJ-45

Siirto: Dante-protokolla

Gigabit Ethernet -standardi: 1000BASE-T (IEEE 802.3ab)

Kabelivaatimukset: Cat 5e tai paremmat STP-kaapelit

Audio-suorituskyky

Taajuusvaste: 20 Hz - 20 kHz (±0.5 % 44.1/48 kHz:n kohdalla)

Häiriö (THD+N): ≤ 0.005 %

S/N-suhde: ≥ 105 dB

Kanavien välinen kytkentä (Crosstalk): ≥ 100 dB

Dynaaminen alue: ≥ 105 dB

Virtalähde ja muut tekniset tiedot

Virtalähde: PoE luokka 0 tai Tascam PS-P1220E AC-sovitin

Virrankulutus: 7.5 W

Mitat (L × K × S): 214 mm × 45 mm × 136 mm (mukana uloke)

Paino: 885 g

Lämpötila-alue: 0-40 ºC
