Tascam MM-2D Analog Dante -muunnin 2 tuloa / 2 lähtöä, XLR

Tascam MM-2D-X Analog Dante -muunnin DSP-mikserillä

MM-2D on erinomainen analoginen tulo-/lähtölaite, joka voi joko muuntaa kaksi mikrofoni-/linjatulosignaalia kahdeksi Dante-lähtösignaaliksi tai kaksi Dante-tulosignaalia kahdeksi linjalähtösignaaliksi. Lisäksi se tukee 4-kanavaista Dante-tuloa/lähtöä, mikä mahdollistaa käytännössä kaikkien äänilähteiden käytön vakiintuneessa Dante-verkossa. Analogisille tuloille ja lähdöille saatavana joko Euroblock- (MM-2D-E) tai XLR-liittimillä (MM-2D-X), tätä mallia voidaan käyttää monenlaisissa sovelluksissa.

MM-2D kuuluu Tascam Dante Compact -prosessorisarjaan, joka koostuu pienikokoisista, puolikokoisista Dante-/AES67-verkkojen audio-muuntimista. Mallit voivat helposti lisätä Dante-ääniverkkoihin muita mikrofoni-/linja- tai AES/EBU-tuloja/lähtöjä julkisissa tiloissa, televisioasemilla, äänitysstudioissa tai ylellisissä kotiympäristöissä, ja niitä voidaan yhdistellä vapaasti.

Tuotevalikoiman ratkaiseva etu on jokaiseen laitteeseen sisäänrakennettu DSP-prosessori. Se tarjoaa miksaustoimintojen ja taajuuskorjauksen lisäksi dynamiikkakäsittelyn, automaattisen tasonhallinnan, automaattisen vaimennuksen, reitityksen ja kohinan kompensoinnin, joten pienetkin järjestelmät voivat toimia ilman erillisiä signaalinkäsittely- tai miksauslaitteita. Mikrofonisignaalien tulosta aktiivikaiuttimien tai tallennuslaitteiden lähtöön Dante Compact Processor -sarja voi muodostaa kokonaisen pienen järjestelmän yksinään.

Kaukosäätö on mahdollista kahdella eri Mac-, Windows-, IOS- ja Android-laitteille tarkoitetulla software-ohjelmalla: Tascam DCP Connect konfigurointiin ja Tascam EZ Connect loppukäyttäjille. Molemmat ovat helppokäyttöisiä ja sisältyvät laitteisiin. MM-2D mahdollistaa myös tulojensa mykistämisen ja lähtötasojensa ohjaamisen GPI:n kautta.

Kaikki mallit voidaan syöttää PoE:n tai erikseen hankittavan verkkovirtasovittimen kautta. Power-daisy-chaining-toiminnolla kaksi vierekkäin asennettua laitetta voidaan syöttää.

Laitteisto-ominaisuudet

Kaksi balansoituja mikrofoni-/linjatuloa 48 V:n phantom-virralla
Kaksi balansoituja linjalähtöä
Kaksi tuoteversiota: MM-2D-E: varustettu Euroblock-liittimillä kiinteää asennusta varten
MM-2D-X: varustettu XLR-liittimillä kiertuekäyttöön ja muihin joustavampiin sovelluksiin

Dante-liitäntä mahdollistaa äänisignaalien siirtämisen Ethernet-verkon kautta
Kaksi LAN-liitintä Dante-daisy-chaining-toimintoa varten
Joustava reititys "Dante Controller" software-ohjelmistolla
AES67-tuki mahdollistaa yhteyden Ravennaan ja muihin yhteensopiviin audio-verkkoteknologioihin

Enintään 96 kHz:n näytteenottotaajuus ja 24 bitin resoluutio

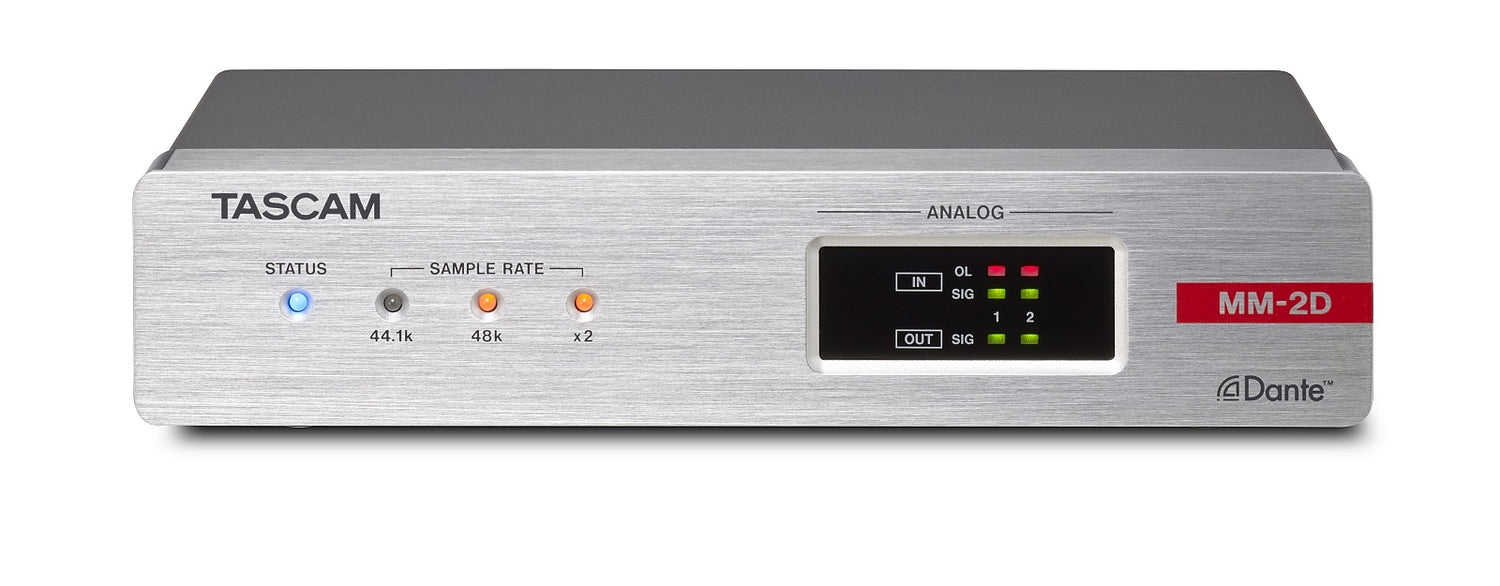

Etupaneelin merkkivalot käyttötilalle ja nykyiselle näytteenottotaajuudelle
Ylikuormituksen merkkivalot analogisille tulosignaaleille
Signaalimerkkivalot analogisille tulo- ja lähtösignaaleille
Tulot voidaan mykistää GPI:llä (vain MM-2D-E)
Lähtötasoja voidaan ohjata GPI:llä (vain MM-2D-E)
Virtalähteenä PoE (Power over Ethernet) tai valinnainen PS-P1220E-verkkovirtasovitin
Power-daisy-chaining mahdollistaa kahden laitteen syöttämisen yhdellä verkkovirtasovittimella
Puolileveä rack-kotelo (1U)
Kiinnityskannattimet sisältyvät esimerkiksi pöytälevyn alle asentamista varten

software-ominaisuudet

Neljä Dante audio-tulo- ja lähtökanavaa
Tehokas DSP-mikseri. Tulo-ominaisuudet: phantom-virta päälle/pois, herkkyys (gain), trimmaus, vaihe, 4-kaistainen taajuuskorjain, automaattinen tasonsäätö, fader, mykistys
Mikseriominaisuudet: matriisimikseri, vaimennus, ympäristökohinan kompensaattori (ANC), reititys
Lähtöominaisuudet: 10-kaistainen taajuuskorjain, viive, fader, mykistys, limiter, vaihe

Enintään kuusi tulolähdettä (kaksi mikrofoni-/linjatulosignaalia ja neljä Dante-tuloa) voidaan miksata

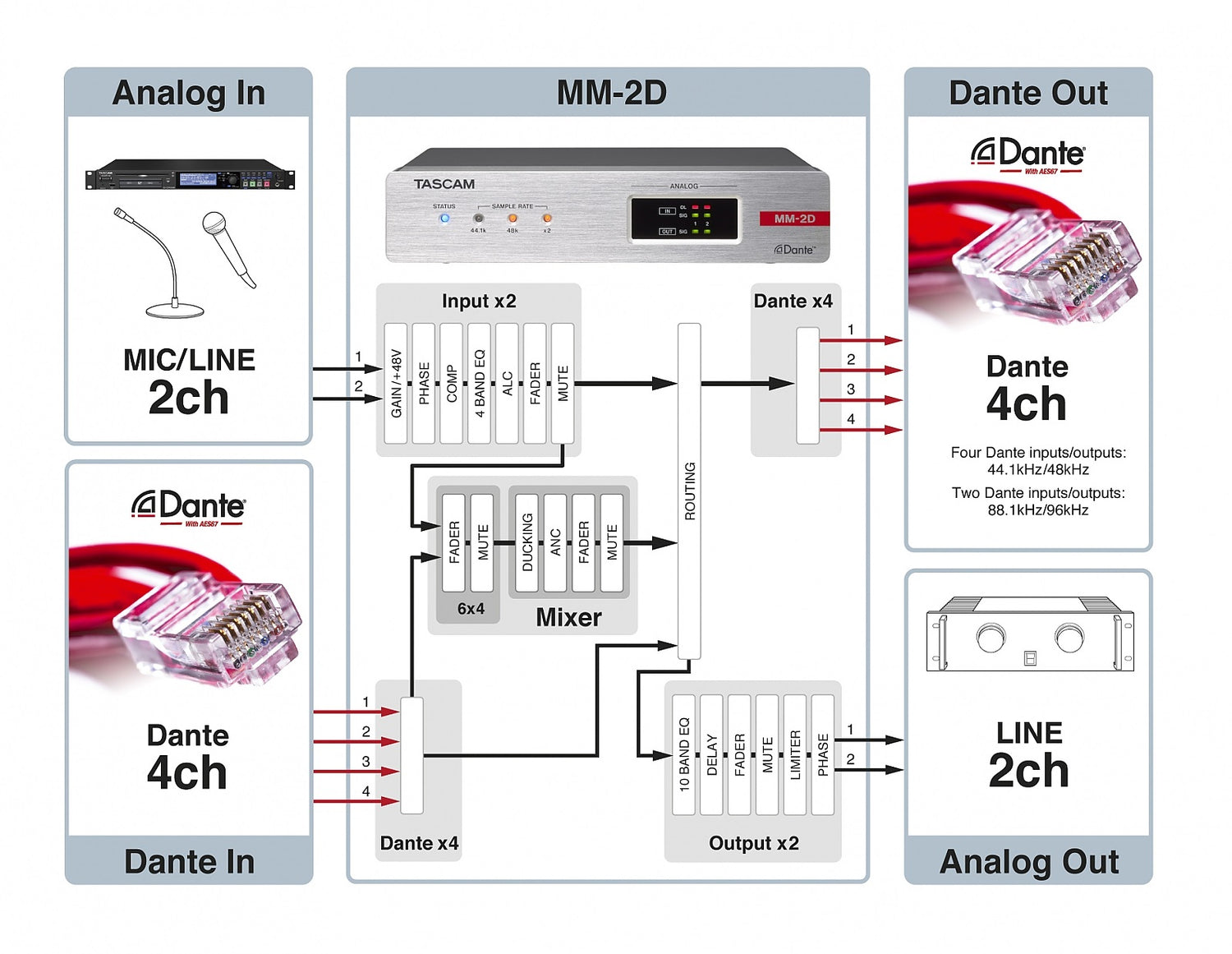

Matriisin avulla kaksi mikrofoni-/linjatuloa, neljä Dante-tuloa ja mikserin lähtö voidaan reitittää kahteen linjalähtöön ja/tai neljään Dante-lähtöön
Enintään 50 scene-esiasetusta voidaan tallentaa
Ajastintoiminnon avulla esiasetukset voidaan vaihtaa tiettyinä aikoina (suunniteltu tulevaan päivitykseen)
Viisi erilaista vertailutasoa mahdollistaa mukautumisen käytännössä mihin tahansa kuluttaja-, ammatti- tai broadcast-ympäristön sovellukseen
Saatavana on kaksi ohjausohjelmistoa (yhteensopivia Windows-/Mac-/iOS-/Android-laitteiden kanssa): Tascam MX Connect järjestelmäintegraattoreille tarjoaa täydet käyttömahdollisuudet lähes kaikkiin asetuksiin
Tascam EZ Connect loppukäyttäjille on yksinkertainen sovellus vain tärkeimpiä asetuksia varten

Valinnaiset lisävarusteet

PS-P1220E-verkkovirtasovitin (voidaan käyttää myös varavirtalähteenä PoE-käytössä)
AK-RS1 rack-hylly kahden laitteen asentamiseen vierekkäin

Tekniset tiedot

Yleistä

Kanavien ja formaattien määrä 2 kanavaa, 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 16/24 bit

Audio-tulot ja -lähdöt

Analogiset tulot (ANALOG IN) MM-2D-E: Balansoidut Euroblock-liittimet, 3.81 mm:n jako

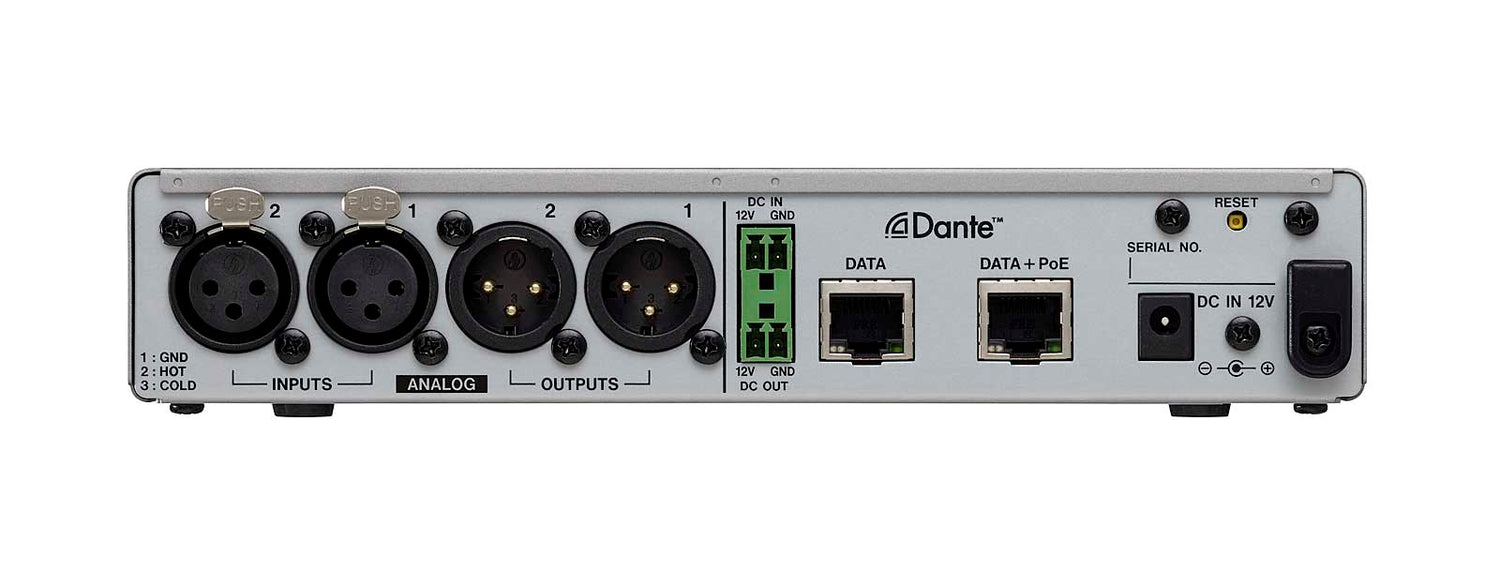

MM-2D-X: XLR-liittimet
(XLR-3-31, 1: GND, 2: HOT, 3: COLD)
Minimitulotaso -74 dBu
Maksimitulotaso +26 dBu
Tuloimpedanssi ≥2 kOhm
Analogiset lähdöt (ANALOG OUT) MM-2D-E: Balansoidut Euroblock-liittimet, 3.81 mm:n jako
MM-2D-X: XLR-liittimet
(XLR-3-32, 1: GND, 2: HOT, 3: COLD)
Nimellinen lähtötaso +4 dBu (Ref(D) ≠ -9 dBFS)
+6 dBu (Ref(D) = -9 dBFS)
Maksimilähtötaso (valittavissa) +15 dBu (Ref(D): -9 dBFS)
+18 dBu (Ref(D): -14 dBFS)
+20 dBu (Ref(D): -16 dBFS)
+22 dBu (Ref(D): -18 dBFS)
+24 dBu (Ref(D): -20 dBFS)
Lähtöimpedanssi ≤200 Ohm
Huomautus: 0 dBu vastaa 0.775 Vrms

Muut tulot ja lähdöt

Dante/Ethernet-liittimet (DATA/DATA+PoE) RJ-45
Siirtoprotokolla Dante
Gigabit Ethernet -standardi 1000BASE-T (IEEE 802.3ab)
Kaapelivaatimukset Cat 5e tai paremmat STP-kaapelit
Ulkoinen mykistyksen ohjaus (LED/SWITCH/GND, vain MM-2D-E) Balansoidut Euroblock-liittimet, 3.81 mm:n jako
LED-liittimet
Lähtöformaatti Avoin kollektori (10 Ohm:n lähtöimpedanssi, 48 V:n kestojännite, 35 mA:n enimmäisvirta)
Maksimilähtöjännite Low-tasolle 0.5 V
SWITCH-liittimet
Maksimitulojännite 5.5 V
Minimitulojännite High-tasolle 2.31 V
Maksimitulojännite Low-tasolle 0.99 V
Lähtötason ohjaus (10V/CONTROL/GND, vain MM-2D-E) Balansoidut Euroblock-liittimet, 3.81 mm:n jako
Liitä tähän muuttuva vastus (suositus 10 kOhm)

Audio-suorituskyky

Mikrofonitulosta Dante-lähtöön
Mikrofonivahvistimen EIN (ekvivalenttinen kohinataso) ≤-125 dB
(150 Ohm, 22 kHz LPF, A-painotettu, JEITA)
Taajuusvaste 20 Hz - 20 kHz, ±0.5 % (näytteenottotaajuus 44,1/48 kHz, JEITA)
20 Hz - 40 kHz, ±0.5 % (näytteenottotaajuus 88,2/96 kHz, JEITA)
Särö (THD+N) ≤0.005 %
(-1 dBFS:n tulo, 44.1/48/88.2/96 kHz:n näytteenottotaajuus, JEITA)
S/N-suhde ≥105 dB
(44.1/48/88.2/96 kHz:n näytteenottotaajuus, JEITA)
Ylikuuluminen ≥100 dB
(44.1/48/88.2/96 kHz:n näytteenottotaajuus, JEITA)
Dynaaminen alue ≥105 dB
(44.1/48/88.2/96 kHz:n näytteenottotaajuus, JEITA)
Dante-tulosta linjalähtöön
Taajuusvaste 20 Hz - 20 kHz, ±0.5 % (näytteenottotaajuus 44,1/48 kHz, JEITA)
20 Hz - 40 kHz, ±0.5 % (näytteenottotaajuus 88,2/96 kHz, JEITA)
Särö (THD+N) ≤0.005 %
(-1 dBFS:n tulo, 44.1/48/88.2/96 kHz:n näytteenottotaajuus, JEITA)
S/N-suhde ≥105 dB
(44.1/48/88.2/96 kHz:n näytteenottotaajuus, JEITA)
Ylikuuluminen ≥100 dB
(44.1/48/88.2/96 kHz:n näytteenottotaajuus, JEITA)
Dynaaminen alue ≥105 dB
(44.1/48/88.2/96 kHz:n näytteenottotaajuus, JEITA)
Huomautus: JEITA ilmaisee JEITA CP-2150 -standardin mukaisuuden

Virtalähde ja muut tekniset tiedot

Virtalähde PoE-luokka 0
Tascam PS-P1220E-verkkovirtasovitin (myydään erikseen)
Virrankulutus 6 W
Mitat (L × K × S) 214 mm × 45 mm × 136 mm (ulkonemat mukaan lukien)
Paino 885 g
Sallittu käyttölämpötila-alue 0-40 ºC
